1.2. Параметры ЛЭП

Расчетная схема ЛЭП представлена на рис.3.

Параметры схемы определяются выражениями

; ;

где сопротивление и проводимости Ом/км и См/км

l- длина линии, км

Рис.3. Расчетная схема участка ЛЭП

( 4)

t-температура воздуха

ro20- сопротивление 1км провода, приводится в справочниках.

Для провода А35 при температуре –20оС

( 5)

где Dср –среднее геометрическое расстояние между проводами фаз

Зависимость Dср от напряжения сети приведена в табл.6

Таблица 6. Среднегеометрические расстояния между фазами ЛЭП

Do- диаметр провода, находится в справочниках.

Для провода АС70 Do=11.4мм

Для ЛЭП 35кВ с проводом АС70 найдем Хо

. ( 6)

Реактивная мощность, генерируемая ЛЭП

. ( 7)

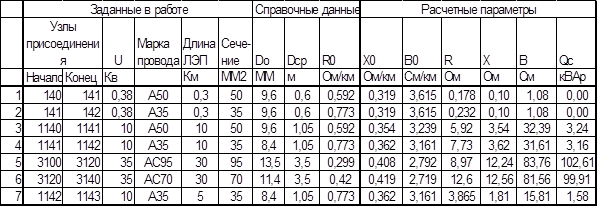

Таблица 4. Параметры ЛЭП схемы

Для ЛЭП 35 кВ генерация реактивной мощности становится значительной и ее необходимо учитывать в расчетах.

4. Расчет режима сети

Расчет режим сети проводится в два этапа:

На первом этапе рассчитываются мощности, протекающие в ЛЭП и трансформаторах, потери мощности и напряжения в ЛЭП и трансформаторах. Расчет проводится на основании величин нагрузок концов ЛЭП и вторичных обмоток трансформаторов. Расчет начинается от самых удаленных узлов и заканчивается трансформатором центра питания. На втором этапе рассчитываются отклонения напряжения в узлах при заданном отклонении питающего узла 11100. Расчет начинается с питающего трансформатора и заканчивается самыми удаленными узлами сети.

Мощность конца ЛЭП равна

( 8)

где - мощность начала следующей ЛЭП

- мощность потребляемая подключенным к узлу n трансформатором

- эквивалентна мощность подключенных к узлу нагрузок и и ЛЭП, не указанных в схеме

Аналогично рассчитывается реактивная мощность конца ЛЭП.

( 9)

Для конца ЛЭП 7 (узлы присоединения1142-1143), к которому присоединены трансформатор и местная нагрузка).

P7 =0+40.4+300=340.43кВт

Q5 =0+100+43.7=143.7кВАр

находятся потери мощности в ЛЭП

( 10)

( 11)

Мощность начала ЛЭП 5

=340.6+10.6=351.2 кВт ( 12)

=143.7+4.9-3.169=145.6кВАр ( 13)

Потери напряжения в ЛЭП в % от номинального напряжения

( 14)

Мощности обмотки низкого напряжения трансформатора находятся по тем же уравнениям, что и для ЛЭП. По таким же уравнениям рассчитываются потери мощности и напряжения. Мощность обмотки высокого напряжения рассчитывается по уравнениям

( 15)

( 16)

В табл.5 отражен расчет режима ЛЭП для максимальной зимней нагрузки

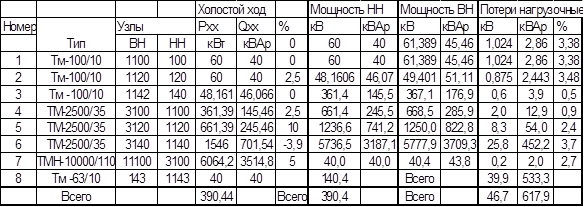

В табл. 6 отражен расчет режима трансформаторов для максимальной зимней нагрузке

На втором этапе рассчитываются отклонения напряжения узлов при заданном напряжении сети 110кВ ( узел 11100)

Отклонение напряжения следующего узла сети определяется путем вычитания из отклонения напряжения предыдущего узла потери напряжения соединяющего узлы элемента –ЛЭП или трансформатора. Для трансформатора к отклонению напряжения добавляется величина добавки напряжения E за счет изменения позиции РБВ или РПН.

Пример расчета отклонений напряжений узлов отражен в табл. 7.

Анализ режима сети по величинам мощностей используется для оценки величины потребляемой мощности, величин потерь мощностей в ЛЭП и трансформаторах.

В таблице 8 отражен режим схемы для мощностей.

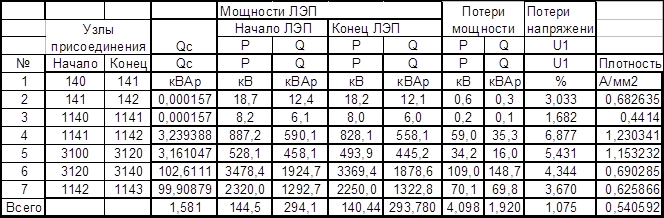

Таблица 5. Режим ЛЭП для максимальной зимней нагрузки

Таблица 6: Режим трансформаторов для максимальной зимней нагрузки

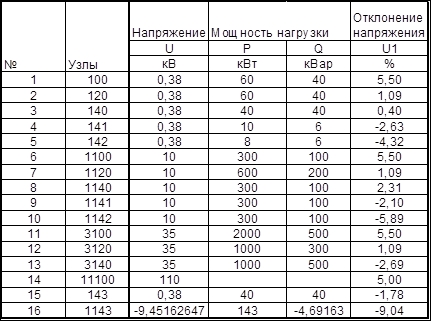

Таблица 7. Режим узлов сети для зимнего максимума

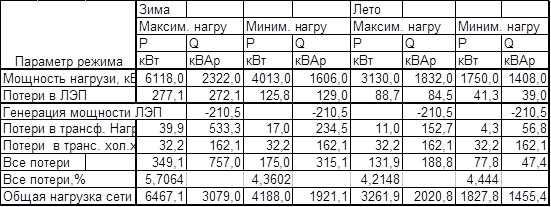

Таблица 8. Мощности сети для режимов зимы и лета

Из таблицы 8 видно, что потери в сети активной мощности максимальны зимой и составляют 6.39% и обусловлены в основном потерями в ЛЭП. Потери реактивной мощности обусловлены в основном трансформаторами. Потери реактивной мощности в ЛЭП и генерация реактивной мощностью ЛЭП близки по величине

.

6. Обеспечение режима сети по отклонению напряжений в течение года

Для оценки изменения режима отклонений в течении года проводятся расчеты максимальных и минимальных режимов для лета и зимы. Для этой цели проводятся суточные измерения режимов в течении одной недели и по этим измерениям определяются режимы. Для лета и зимы выбираются добавки напряжения на трансформаторах. Величины добавок для рассматриваемой схемы приведены в табл.9
