2.3. Трансформаторы

Типы используемых трансформаторов и узлы их подключения приведены в табл.2

Таблица 2. Подключение трансформаторов

2.4. Линии передачи

Узлы присоединения, марки проводов и длины ЛЭП приведены в табл.3

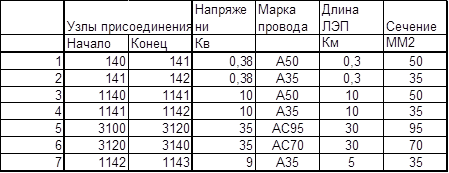

Таблица 3. ЛЭП расчетной схемы

3.Справочные и расчетные параметры элементов схемы

3.1. Трансформаторы

При расчете режима сети используется схема замещения трансформатора, приведенная на рис.2.

Рис.2. Схема замещения трансформатора.

По справочным данным, находим величины номинальных напряжений на обмотке низкого напряжения Uнн, на обмотке высокого напряжения Uвн, номинальную мощность трансформатора Sн, напряжение короткого замыкания Uк, тока холостого хода Iо, величины потерь холостого хода Рх, потерь короткого замыкания Рк.

На основании справочных параметров рассчитываются активное и реактивное сопротивление трансформатора, реактивные потери холостого хода Qх по следующим выражениям ( параметры рассчитаны для трансформатора ТМ-63/10)

( 1)

гдев кВт и кВА,

- в кВ

( 2)

где Uк в %

( 3)

Параметры рассчитаны для трансформатора мощностью 63кВА с порядковым номером 8.

Параметры трансформаторов расчетной схемы приведены в табл.4.

Для поддержания уровней напряжения в распределительной сети широко используется переключение отпаек трансформаторов на обмотке высокого напряжения, что приводит к изменению коэффициента трансформации и эквивалентно введению добавки напряжения на обмотке низкого напряжения на величину Е. Переключение может проводиться при отключенном от сети трансформаторе ( трансформаторы с ПБВ- переключение без возбуждения) и при подключенной нагрузке ( трансформаторы с РПН- регулирование под нагрузкой). Следует отметить, что трансформаторы с РПН значительно дороже (более, чем в 2 раза) трансформаторов с ПБВ и поэтому их использование ограничено. Использование РПН оправдано в трансформаторах мощностью более 1000МВт. Это, прежде всего трансформаторы питающих центров с первичным напряжением 110кВ. В тех случаях, когда не удается обеспечить отклонение напряжения на зажимах приемников в пределах ±5% с использованием ПБВ , используются трансформаторы с РПН. Номинальные отпайки трансформаторов соответствуют добавке напряжения равной 5%. Величины добавок напряжения для ПБВ и РПН приведены в табл.5.

Следует отметить, что при увеличении напряжения в сети уменьшаются потери активной мощности в ЛЭП, поэтому желательно поддерживать отклонения напряжения в узлах питания близкими к величине +5%.

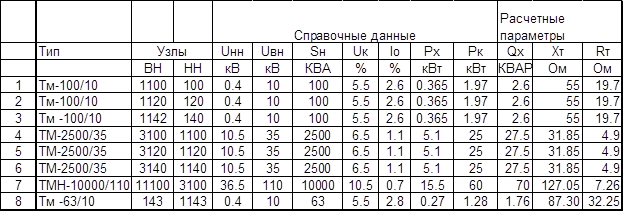

Таблица 4. Параметры трансформаторов

Таблица 5. Добавки напряжения при изменении отпаек трансформаторов

Добавки для ПБВ с 5-ю позициями

Добавки для РПН с 13 позициями переключений.

Добавки для РПН с 19 позициями
