Содержание

1.Нарисовать расчетную схему сети с отражением на ней режима зимнего максимума нагрузки в соответствии с рассчитываемым вариантом.

2.Найти каталожные данные ЛЭП и трансформаторов используемых в схеме.

3. Рассчитать электрических параметры ЛЭП и трансформаторов по каталожным данным

4. Освоить образец программы расчета режима сети (задание схемы сети, режимов узлов сети, отпаек трансформаторов, организация расчетов, отражение режима сети через таблицы и графики).

5.Внести изменения в программу связанные с изменением состава сети и мощностей нагрузок, в том числе связанные с изменением мощностей ЛЭП и отклонений напряжений узлов.

6. Выбрать номера отпаек на трансформаторах для обеспечения допустимого уровня напряжений в узлах сети. Обосновать необходимость использования РПН в узлах сети 35 и 10кВ или изменения сечений ЛЭП.

8. Составить сводные таблицы, отражающие

• добавки напряжений за счет трансформаторов,
• величины напряжений в узлах сети для 4 расчетных режимов.

9. Построить график для уровней напряжений всех узлов сети для лета и зимы с учетом изменений в составе сети (2 графика)

10. Построить графики изменения уровней напряжения от узла питания ( узел 11100) до наиболее удаленных узлов ( узлы 142 и 143)для зимы и лета( 4 графика)

9. Составить сводные таблицы, отражающие режим сети по мощности для 4 режимов.На основании таблицы оценить величину потерь в сети (% от мощности нагрузки)

10. Провести анализ степени загруженности ЛЭП по плотности тока.

11. Провести расчет и анализ режима зимнего максимума при подключении к наиболее удаленному узлу 10кВ (узел 1143) конденсаторной батареи мощностью 900кВАр

2. Исходные данные

В качестве исходных данных используются:

1. Схема исходной сети в виде файла WORD.
2. Мощности нагрузок узлов сети,
3. Провода, длины и напряжения ЛЭП,
4. Типы трансформаторов,
5. Образец расчета режим сети в табличном редакторе EXCEL,
6. Варианты расширения состава сети и нагрузки дополнительных узлов.

• Исходные данные сети, программа расчета и варианты изменения сети приведены в файла «Расчет 3-97. xls

При выполнении курсовой работы схема дополняется:

• узлом 1143 с напряжением 10кВ
• узлом143 напряжением 0.4 кВ,
• ЛЭП 10кВ межу узлами 1142 и 1143с проводами АС35,
• трансформатором ТМ-63/10 между узлами 1143 и 143.
• нагрузками узлов 1143 и 143

Варианты отличаются длинами ЛЭП 10кВ между узлами 1142-1143 и нагрузками узла 1143.

.

2.1. Схема сети

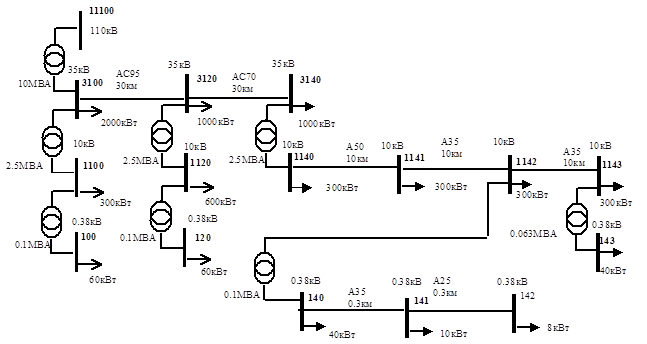

Рассматривается схема сети приведенная на рис. 1. На схеме отражаются параметры элементов сети и величины нагрузок для режима зимнего максимума.

Рис.1. Расчетная схема сети

2.2. Расчетные режимы нагрузок узлов.

При оценке обеспечения качества напряжения в узлах сети проводится расчеты режимов напряжений двух периодов года: зимы и лета. При этом в каждом периоде рассчитывается режим максимальной и минимальной нагрузок. Во всех режимах напряжение на зажимах нагрузок не должно отклоняться от номинального более чем на ±5%. В сельских сетях широко используются трансформаторы с ПБВ (переключение отпаек в невозбужденном состоянии). С целью обеспечения качества напряжения обыкновенно используется переключение отпаек на трансформаторах 2 раза в году, в соответствии с изменением нагрузок узлов летом и зимой. Величины нагрузок узлов сети приведены в табл.1

Таблица 1. Нагрузки узлов сети
