1-костер; 2-тимофеевка; 3-люцерна; 4-клевер.

Густота травостоя 1000 шт на 1м2

При затуплении лезвия до 100-120 мкм удельная сила резания увеличивается в среднем на 12-18%.

1.9. Оценка качества среза

За оценку качества среза можно принять отношение высоты стерни к высоте среза:

где: Нст- высота стерни, мм.

hср- высота среза, мм.

Эта величина всегда больше единицы и является коэффициентом увеличения высоты среза. Результаты экспериментов для некоторых трав представлены в виде зависимости от скорости Vp

Рис. 1.2. Зависимость от скорости резания

1-клевер; 2-костер; 3-овсяница луговая;

С увеличением скорости резания коэффициент уменьшается и при некоторой скорости, различной для разных культур, становится равным единице. При этой скорости, которую принято называть верхней минимальной скоростью резания Vpmin, срез прямостоящего стебля происходит практически без отгиба.

Для кошения с наименьшими потерями скорость резания должна быть равна или больше верхней минимальной, значения которой для различных культур приведены в таблице.

Таблица 1.4.

Значение Vpmin для некоторых культур.

Результаты исследований показали, что сопротивление и работа резания уменьшаются по мере увеличения скорости резания. Это может быть объяснено тем, что усилие на режущей фаске лезвия складывается из двух составляющих: силы смятия, которая вызвана раздвиганием материала фасками лезвия, и усилия защемления вследствие изгиба стебля. Последнее усилие пропорционально прогибу и, таким образом, зависит от скорости резания, поэтому суммарная сила резания тоже уменьшается с увеличением скорости.

1.10. Время перерезания стебля

Рис.1.3. Схема для определения.

(1.4)

где: f – прогиб срезанных стеблей, мм;

d – диаметр стебля, d=4 мм;

Vp – скорость резания; Vp =45 м/с.

По коэффициенту можно получить значение прогиба срезаемых стеблей.

(1.5)

Высоту среза hср возьмём 5-6 см, это средняя высота среза для трав.

Коэффициент возьмём средним для всех =1,2.

Тогда:

Отгиб стебля при высоте среза 60мм составил 30мм.

Подставим полученное значение в формулу (1.4)

Получим время среза одного стебля:

Из полученного результата видно, что время среза одного стебля составило 0,008с.

С увеличением скорости резания коэффициент будет приближаться к единице, следовательно отгиб стержня f будет приближаться к нулю, вследствие этого время среза одного стебля будет уменьшаться.

С увеличением высоты среза от 10 до 150мм верхняя минимальная скорость увеличивается на 10-25%.

1.11.Расположение фасок на режущей части сегмента

Расположение фасок также влияет на сопротивление резанию.

Существует два вида лезвия сегмента с верхней и нижней заточкой.

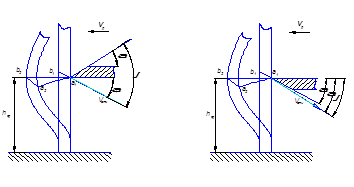

Рис.1.4. Верхняя заточка Рис.1.5.Нижняя заточка

При верхнем расположении фасок угол между направлением относительной скорости Vотн и верхней фаской равен сумме углов +1, а при нижнем уменьшается и становится равным и становится равным одному углу 1, что создает более благоприятные условия среза. Зависимость удельной силы резания от скорости для различной заточки и разных культур показано на рисунке.

Рис.1.6. Зависимость удельной силы резания от скорости.

I – клевер; II – костер;

1 – нижняя заточка; 2 - верхняя заточка;

Из рисунка видно, что минимальная скорость резания при нижней заточке на 8-12% меньше, чем при верхней заточке лезвия.

1.12Анализ процесса резания

Рис.1.7 Циклоида движения ротора с двумя режущими элементами.

Рис.1.8 Циклоида движения ротора с тремя режущими элементами.

Для того чтобы проанализировать процесс резания, построим циклоиды движения режущего аппарата с двумя режущими сегментами(рис.1.9) и режущего аппарата с тремя режущими сегментами.

Как видно из рисунка 1.9. увеличение скорости движения агрегата появляются участки не скошенной массы (заштрихованные участки), что приводит к большим потерям и ухудшению качества технологического процесса.

Не скошенные участки приводят к замедлению отрастания травы, нарушается целостность травостоя, ухудшению качества сена.

На рисунке 1.10 показан процесс среза растений тремя режущими сегментами. Как мы видим участки не скошенной массы пропали, срез происходит более качественно. Сено получается более высокого качества.

Из построенных циклограмм (рис.1.9 и рис.1.10) мы видим, что с увеличением скорости движения агрегата срез происходит не полностью (рис. 1.9), для этого следует добавить по одному режущему сегменту на каждый режущий аппарат.

Для трёх сегментов желательно, чтобы рабочая длина лезвия была больше, чем подача на одно лезвие т.е.

,мм.

Однако нам надобно делать эту длину значительно больше подачи, так как в этом случае часть лезвия у основания сегмента не будет участвовать в резании.
