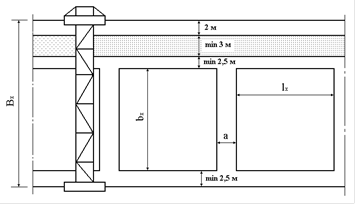

Рис.5 Кран ЛТ-62

F = 30*78=2340 м3, Вх=30м

ЛТ-62-пролёт=32м

3.7.2 Площадь нижнего лесосклада под запас круглых лесоматериалов

Удельная вместимость нижнего лесосклада

е =hc * D * k1* k2 = 7.5 * 0.65* 0.6 * 0.71 = 2,07 м/м2

hc - высота штабеля, м, 7,5 hc9 м Принимаем hc=7,5м., D - коэффициент полнодревесности штабеля, D= 0,65

k1 - коэффициент использования ширины нижнего лесосклада

k1==

k2 - коэффициент использования длины нижнего лесосклада

k2== 0.71

Рис.6 Сортировочный транспортёр

Площадь нижнего лесосклада под запас круглых лесоматериалов, м2

Sc=Ec/e= 12500/2,5=1972 м2

Ec-вместительность нижнего лесосклада

Ec= 4082,2

Длина фронта штабелей круглых лесоматериалов, м

Ls=S/Bc= 6038.6/60 = 100.64, м

3.8 Технологический процесс нижнего лесосклада

Нижний лесосклад представляет собой производственное подразделение лесозаготовительного предприятия, расположенного в пункте примыкания лесовозной дороги к пунктам общего пользования и производящее приёмку леревьев, хлыстов и сортиментов, первичную обработку круглого леса (очистку деревьев от сучьев, раскряжевку хлыстов, разделку долготья, окорку сортиментов, раскалывание коротья), а также сортировку, временное хранение и отгрузку лесоматериалов потребителям или подготовку их к сплаву.

Выгрузка деревьев

Выгрузка древесины - комплекс операций по захвату и перемещению деревьев, хлыстов, лесоматериалов после завершения транспортирования. При выгрузке обычно создают запасы сырья (резервные, сезонные). Выгрузка древесины осуществляется козловым краном ЛТ-62. Автолесовоз, прибывший по лесовозной дороге, устанавливают под выгрузку. Кран перемещающийся по крановому пути, грейфером ЛТ-185-1 захватывает пачку хлыстов или деревьев, поднимает ее на соответствующую высоту и укладывает на эстакаду или в штабель запаса. По мере потребности хлысты или деревья подаются из запаса на эстакаду.

Раскряжевка хлыстов

Раскряжевка хлыстов - поперечное деление хлыстов на долготье и (или) сортименты. При раскряжевке хлыстов ставятся задачи: наиболее ценно использовать деловую часть хлыста, получить наиболее ценные сортименты. Для раскряжевки хлыстов используется раскряжевочная установка ЛО - 15А. Хлысты выгружают разгрузочно-растаскивающим устройством ЛТ-10 в зону действия манипуляторов поштучной подачи. Хлыст подается на конвейер, который перемещает его для окомлевки под пилу АЦ-3. После откомлевки оператор задает на пульте управления длину выпиливаемого сортимента. Автоматически включается подающий конвейер, а на приемном столе поднимается силовой упор отмера длин. При воздействии торца хлыста на упор, подающий конвейер останавливается. Пила опускается, отрезает сортимент и возвращается в верхнее положение. Отпиленный сортимент автоматически сбрасывается на сортировочный продольный конвейер. Тонкомерное долготье и вершинная часть хлыста подаются на пильный блок, где разделываются пилами. Полученные сортименты сбрасываются на сортировочный конвейер, а опилки, откомлевки попадают на конвейер, а затем в бункер.

Сортировка круглых лесоматериалов

Сортировка круглых лесоматериалов - распределение круглых лесоматериалов по породам, качеству, размерам и назначению. Сортировка необходима для распределения лесоматериалов по размерным и качественным группам в соответствии с требованиями Государственных стандартов, правилами хранения, погрузки и поставки их потребителям. На прирельсовых складах сортименты сортируют в зависимости от последующей их обработке, а также по сортам породам, размерам. Сортировка производится цепным конвейером ЛТ-86Б с гравитационными сбрасывающими устройствами.

Штабелевка круглых лесоматериалов.

Штабелевка круглых лесоматериалов проводится для создания запасов с неравномерностью отгрузки, потребностью в рассортировке, просушке, равномерной загрузке оборудования в разделочных цехах. Под штабелевкой понимается формирование штабелей из заготовленных лесоматериалов. Штабеля могут быть плотными, рядовыми, плотнорядовыми, пачковыми и пакетными. Штабелевка осуществляется при помощи консольно-козлового крана ККЛ-12,5. Передвигая кран вперед с опущенным и раскрытым грейфером ЛТ-153А-1, оператор производит набор пачки поднимает грейфер в верхнее положение. Кран перемещается к месту, где планируется создать штабель. Затем оператор укладывает пачку и направляет грейфер к месту набора пачки.

Погрузка круглых лесоматериалов.

Погрузка круглых лесоматериалов. Процесс погрузки заключается в захвате, перемещении и укладке древесины в подвижной состав лесовозных дорог. Для погрузки круглых лесоматериалов используется также кран ККЛ-12,5 с грейфером ЛТ-153А-1. Таким же образом, как при штабелевке, кран перемещает пачку на платформы и в полувагоны.

3.9 Расчет технико-экономических показателей

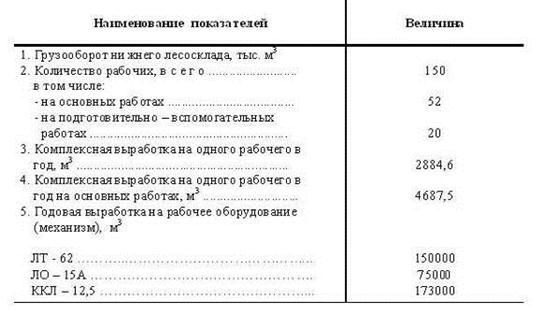

Таблица 13. Расчет технико-экономических показателей

Список литературы

1. Залегаллер Б.Г., Ласточкин П.В., Бойков С.П. Технология и оборудование нижних складов. - М: Лесн. пром - сть, 1984. - 345 с.

2. Кочегаров В.Г., Бит Ю.А., Меньшиков В.Н. "Технология и машины лесосечных работ" Учебник для вузов-. М.: Лесная пром - сть, 1990. г. - 392с

3. Щелгунов Ю.В. и др. Машины и оборудование лесозаготовок, лесосплава и лесного хозяства. - М: Лесн. пром - сть, 1982. - 519 с.

4. Ласточкин П.В., Захаренков Ф.Е. и др. Оборудование для лесоскладских работ и материалы к технологическим расчетам. Учебное пособие для курсового и дипломного проектирования для студентов специальностей 2601, 1704, 0704, 3112. - Л: ЛТА, 1990. - 116 с.

5. Ширнин Ю.А. и др. Технология и оборудование лесопромышленных производств. Справочные материалы: Учебное пособие. - Йошкар-Ола: МарГТУ, 1999. - 252 с.

6. Единые нормы выработки и расценки на лесозаготовительные работы.

7. М: Экономика, 1989. - 88 с.

8. Нормы выработки (времени) и расценки на подготовительные, вспомогательные и хозяйственные работы на лесозаготовках. (сост.В.И. Рюмин и др. /ЦНИИМЭ) - М: Лесн. пром - сть, 1986. - 224 с.

9. Технология и машины лесосечных работ. Нормативно-справочные материалы к курсовому проектированию. - АЛТИ., 1989.

10. Технологические схемы разработки лесосек. Методические указания к курсовому проектированию. - АЛТИ., 1988.
