Для иллюстрации доклада при защите проекта допускается изготовление (на отдельных листах формата А1 и А2) плакатов с отображением необходимых дополнительных материалов: графиков, эскизов, схем, таблиц и т.п.

Плакат должен иметь пропорционально увеличенные по толщине типы линий, цифровые, буквенные обозначения и надписи. Указания о принадлежности плакатов к определенному дипломному проекту должны помещаться в правом нижнем углу их обратной стороны. Рамка на плакатах не делается. Допускается выполнять цифровые и буквенные обозначения и надписи с использованием трафаретов.

На каждом формате в нижнем правом углу делается основная надпись по ГОСТ 2.104-68.

Форма основной надписи называется стандартной и применяется для:

1) чертежей специальной части курса черчения (рисунок 7.1);

2) первого листа текстового документа (рисунок 7.2);

3) последующих листов (рисунок 7.3).

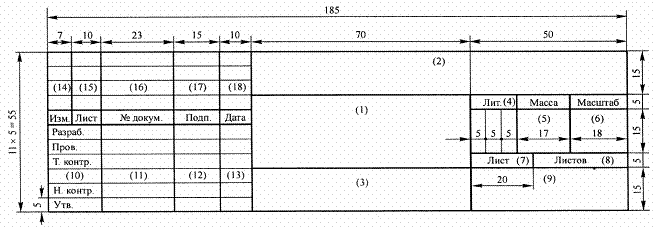

Рисунок 7.1

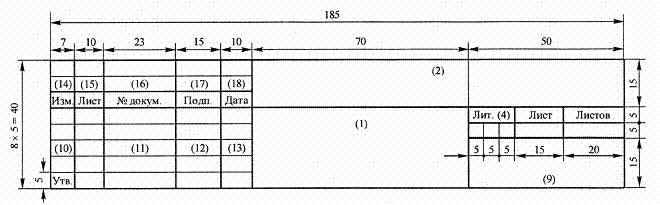

Рисунок 7.2

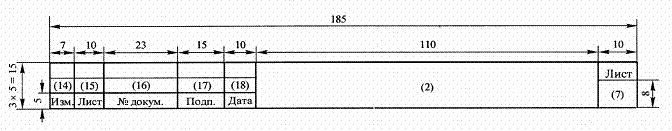

Рисунок 7.3

Пример обозначения шифра графической части (сборочных чертежей, сборочных единиц, рабочих чертежей деталей, планировок производственных помещений):

ХХХХ ХХХХХХ ХХ XX XX XX

СБ, ВО, ПЛ или шифр схемы

позиция детали

позиция сборочной единицы

код работы

код специальности – 190604

шифр организации — ННГК(О;З)

7.2 Оформление чертежей деталей и сборочных чертежей

7.2.1 Оформление чертежей деталей и сборочных чертежей должно соответствовать требованиям стандартов ЕСКД. Общие требования к чертежам — по ГОСТ 2.109.

7.2.2 На чертеже детали должны быть указаны:

— все размеры, необходимые для изготовления данной детали с указанием предельных размеров. Предельные отклонения размеров должны соответствовать требованиям стандартов. Единой системы допусков и посадок (ЕСДП, ГОСТ 25446);

— шероховатость поверхностей деталей, выполняемых по данному чертежу, независимо от метода их образования;

— технические требования, которые должны располагаться над основной надписью;

— условные обозначения марки материалов в соответствии со стандартами или техническими условиями на данный материал.

7.2.3 На сборочных чертежах должны быть указаны:

— габаритные и присоединительные размеры сборочной единицы;

— технические требования, предъявляемые к сборке изделия.

— номера позиций, указанные в спецификации сборочной единицы.

Номера позиций наносят на полках линии выносок, проводимых от изображений составных частей. Номера позиций располагают параллельно основной надписи чертежа вне контура изображения и группируются в колонку или строчку по возможности на одной линии.

Размер шрифта номеров позиции должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.

7.3 Оформление спецификации изделия

7.3.1 Спецификацию составляют на отдельных листах на сборочную единицу по формам 1 и 1а ГОСТ 2.108-68.

7.3.2 Спецификация в общем случае состоит из разделов, которые располагают в следующей последовательности:

— документация;

— комплексы;

— сборочные единицы;

— детали;

— стандартные изделия;

— прочие изделия;

— материалы;

— комплекты.

Наличие тех или иных разделов определяется составом специфицируемого изделия.

Разделы “Стандартные изделия” и “Прочие изделия” допускается объединять под общим наименованием “Прочие изделия”.

7.3.3 Наименование каждого изделия указывают в виде заголовка в графе “Наименование” и подчеркивают.

7.3.4 Заполнение разделов спецификации по ГОСТ 2.108-68.

7.3.5 пример выполнения спецификаций представлен в ПРИЛОЖЕНИИ К.

7.4 Оформление чертежей общего вида и планировок производственных помещений

7.4.1 Чертеж общего вида — это документ, определяющий конструкцию изделия, взаимодействие его основных частей и поясняющий принцип работы изделия.

7.4.2 Чертеж общего вида должен содержать (ГОСТ 2.119-73):

- изображение изделия (виды, разрезы, сечения),текстовую часть и надписи, необходимые для понимания конструктивного устройства изделия, взаимодействия его основных частей и принципа работы изделия;

- наименования, а также обозначения (если они имеются) тех составных частей изделия, для которых необходимо указать данные (технические характеристики, количество, указание о принципе работы и др.)

- размеры и другие наносимые на изображении данные (при необходимости);

- схему, если она потребуется, но оформлять ее отдельным документом нецелесообразно;

3) технические характеристики изделия, его состав и назначение.

7.4.3 Отдельные изображения составных частей изделия размещаются на одном общем листе с изображениями всего изделия или на отдельных (последующих) листах чертежа общего вида.
