1. В комплекс оборудования должны входить только машины, паспортные характеристики которых соответствуют горно-технологическим характеристикам пород при выполнении каждого процесса;

2. Комплекс оборудования должен соответствовать принятым системам разработки и вскрытия, размерам и форме карьера, его мощности, сроку строительства и эксплуатации, организационным условиям ведения горных работ;

3. Чем меньшее число действующих машин и механизмов входит в комплекс, тем надежнее, производительнее и экономичнее его работа;

4. Отдельные машины и механизмы комплекса по своим параметрам должны соответствовать друг другу, быть типовыми и серийными, чтобы была возможна замена;

5. Коэффициент резерва мощности и технической производительности отдельных машин по сравнению со среднечасовыми показателями их работы в соответствии с характером горного производства должен быть не более 1.5…1.7 при разработке скальных и разнородных пород и не менее 1.2…1.3 при разработке мягких пород.

6. Следует по возможности отдавать предпочтение одной мощной машине взамен нескольких машин меньшей мощности.

Учитывая характеристики месторождения и слагающих его пород наиболее эффективным будет использование на выемке карьерных экскаваторов типа ЭКГ. Годовая производственная мощность карьера по полезному ископаемому составляет 1,3 млн.т, по пустым породам – 2,010 млн.м3, годовая мощность вскрышного и добычного комплексов должна быть равна соответствующей мощности карьера. Данной производительности в полной мере соответствует (принимая во внимание условия 2, 5, 6) экскаватор типа ЭКГ-6,3УС. В качестве транспортного оборудования, учитывая те же факторы рациональным будет использование автомобильного транспорта, а именно использование автосамосвалов типа БелАЗ - 548. Выбранному комплексу выемочно-транспортного оборудования по своим эксплуатационным параметрам соответствует буровой станок СБШ-250МН.

Выбор типа оборудования производим по относительному показателю трудности экскавации:

- при выемки горных пород из массива:

Пэ’ = 3·Кс(0,2·σсж + σсдв + σраст.) + 0,03·γ·g; (4.1)[II]

Кс – коэффициент структурного ослабления: Кс = 0,6;

Пэ’ = 3·0,6(0,2·125 + 19,2 + 10,8) + 0,03·2,8·9,8 = 99,8;

- при выемки разрушенных горных пород:

Пэ’’ = 0,22·(А + 10·А/Кр9); (4.2)[II]

где: Кр – коэффициент разрыхлениям породы в развале, Кр = 1,3;

А = 10-2·γ·g·dср + σсдв;

где: dср – средний размер кусков породы в развале, dср = 0,3 м;

А = 10-2·2,8·9,8·0,3 + 19,2 = 19,3:

Пэ’’ = 0,22·(19,3 + 10·19,3/1,39) = 8,2;

Исходя из этого тип применяемого выемочно-погрузочного оборудования – прямая механическая лопата верхнего черпания.

Выбор модели экскаватора производим в соответствии с суммарной емкостью ковша экскаватора:

, м3; (4.3)[VII]

где: Аг – годовая производительность карьера по горной массе, м3/год;

tц – время рабочего экскаватора, с;

Тсм – продолжительность смены, ч;

nсм – количество смен;

Nр – количество рабочих дне экскаватора, сут.;

Кн – коэффициент наполнения;

Ки – коэффициент использования экскаватора во времени;

м3;

В качестве выемочно-погрузочного оборудования принят экскаватор ЭКГ-6,3УС.

Таблица 4.1.[IV] Техническая характеристика экскаватора ЭКГ-6,3УС .

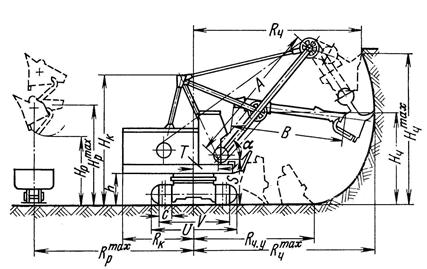

Конструктивная схема экскаватора ЭКГ-6,3УС

4.2 Технологические расчеты параметров выемочно-погрузочных работ.

Определяем техническую производительность экскаватора по формуле:

Qтехн = 60·Е/t, м3/ч; (4.4)[IV]

где: t – время рабочего цикла экскаватора, мин.;

Qтехн = 60·6,3/0,5 = 756 м3/ч;

Определяем сменную производительность экскаватора по формуле:

Qсм = Qтехн·Тсм·Кэ·ηu, м3/смену; (4.5)[IV]

где: Тсм – продолжительность рабочей смены, Тсм = 8 ч;

Кэ – коэффициент экскавации, Кэ = Кн/Кр = 0,6;

ηu – коэффициент использования экскаватора во времени в течении смены , ηu = 0,7;

Qсм = 756·8·0,6·0,7 = 2540 м3/смену;

Определяем годовую производительность экскаватора по формуле:

м3/год; (4.6)[IV]

где: n – число смен в сутки;

N – число рабочих дней в году.

Qгод = 2540·3·300 = 2286000 м3/год;

Поэтому в рабочей зоне карьера на каждом уступе устанавливаем по одному экскаватору. Выемку пород в забое принимаем торцовым забоем, верхним черпанием и нижней погрузкой.

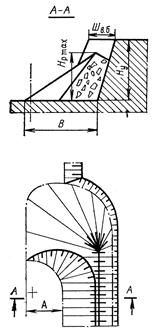

Схема торцового забоя механической лопаты при выемке взорванной породы

Швб – ширина взорванного блока;

В – ширина развала пород;

А – ширина заходки: А = Rчу+Rрmax = В=13,5+19,8=33,3;

5. ПЕРЕМЕЩЕНИЕ КАРЬЕРНЫХ ГРУЗОВ

5.1 Обоснование типа карьерного транспорта

Исходя из удельного веса полезного ископаемого, расстояния транспортирования, производственной мощности карьера, емкости ковша экскаватора выбираем автомобильный вид транспорта, как для полезного ископаемого, так и для пустых пород, а именно автосамосвал БелАЗ-548.
