Расчет технологических показателей разработки однородного пласта с использованием модели непоршневого вытеснения нефти водой
Как видно из выполненных расчетов через 15 лет после начала разработки месторождения нефтеотдача достигнет значения 0,64 при обводненности 94%.

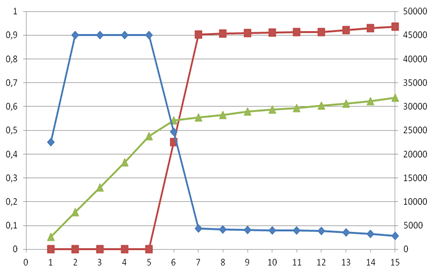

Построим графики зависимостей обводненности, текущей нефтеотдачи и дебита нефти элемента от времени.
Рисунок 6 - Зависимость νэ, ηэ, qн. э от t

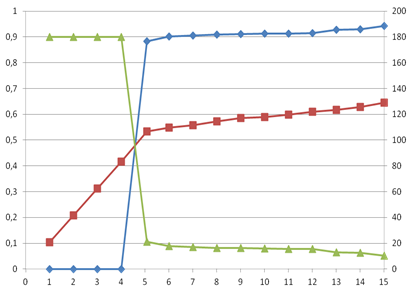

Построим графики зависимостей обводненности, нефтеотдачи и дебита нефти месторождения от времени.
Рисунок 7 - Зависимость ν, η, Qн от
3.2 Расчет общей депресси, забойного давления pc при изменяющемся фронте вытеснения
Определяем изменения забойного давления и перепада давления в зависимости от положения изменяющегося фронта вытеснения. Схема внутренних и внешних фильтрационных сопротивлений при вытеснении нефти водой изображена на рисунке 2.
1) при
; (29)
где
- перепад давления между нагнетательной и добывающей скважиной при положении фронта вытеснения на участке внутренних сопротивлений в пределах контура вытеснения нагнетательной скважины,
;
- расстояние от оси нагнетательной скважины до фронта вытеснения, м;
σ/π - радиус контура вытеснения скважины.
- радиус кругового контура вытеснения, м.
2) при
; (30)
3) при
; (31)
Давление на добывающей скважине определяется по формуле:
; (32)
где
- давление на нагнетательной скважине, ;
.
Значения давления в зависимости от времени представлены в таблице 6. Зависимость давления и перепада давления от фронта вытеснения представлены на рисунках 9 и 8 соответственно.
Таблица 6 - Результаты расчета изменения забойного давления и перепада давления от нагнетательной скважины до добывающей в зависимости от изменяющегося фронта воды
|
xв, м |
0,10 |
10,00 |
20,00 |
40,00 |
60,00 |
79,58 |
110,00 |
120,00 |
|
∆р, МПа |
7,74 |
7,05 |
6,95 |
6,84 |
6,78 |

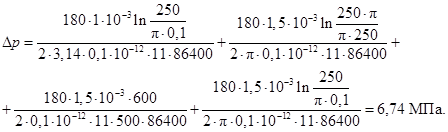

6,74 |

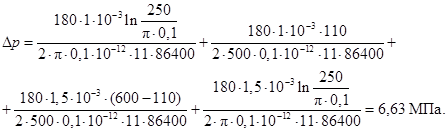

6,63 |
6,62 |
|
рс, МПа |
24,26 |
24,95 |
25,05 |
25,16 |
25,22 |
25,26 |
25,37 |
25,38 |
|
xв, м |
350,00 |
520,42 |
540,00 |
560,00 |
580,00 |
590,00 |
599,90 | |
|
∆р, МПа |

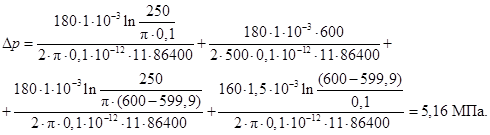

6,41 |
6,25 |
6,13 |
6,07 |
5,96 |
5,86 |
5,16 | |
|
рс, МПа |
25,59 |
25,75 |
25,87 |
25,93 |
26,04 |
26,14 |
26,84 |

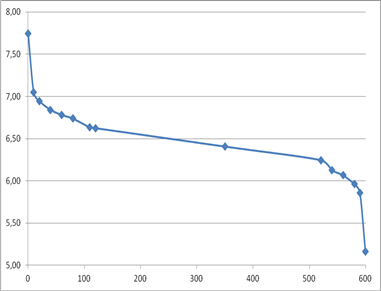

Рисунок 8 - Зависимость перепада давления от фронта вытеснения

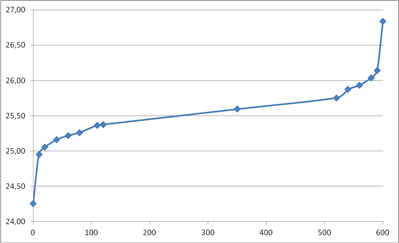

Рисунок 9 - Зависимость давления от фронта вытеснения
Заключение
В результате выполненных расчетов было найдено, что нефть начнет добываться вместе с водой через 5,1 года, каждый год на месторождении будет вводиться по 125 элементов в течении 2 лет, через 15 лет после начала разработки месторождения нефтеотдача достигнет значения 0,64 при обводненности 94%.
Найдено изменение во времени добычи нефти, воды, обводненности продукции и текущей нефтеотдачи для элемента системы разработки и для месторождения в целом. В зависимости от положения фронта вытеснения, по мере его приближения к добывающей скважине, забойное давление растет, а перепад давления - падает.
