Поскольку движение жидкостей неустановившееся, то это вызывает изменение давления в разных точках пласта. В случае сжимаемых жидкостей такое перераспределение давления приводит к изменению скоростей движения.

Время перераспределения давления за счет сжимаемости жидкостей существенно меньше, чем время вытеснения, поэтому влиянием сжимаемости на процесс вытеснения можно пренебречь.

Непоршневое вытеснение нефти - это вытеснение, при котором за его фронтом движутся вытесняющий и вытесняемый флюиды, т.е. за фронтом вытеснения происходит многофазная фильтрация.

Вопросы вытеснения нефти водой изучались многими исследователями. Механизм вытеснения нефти водой из микронеоднородных гидрофильных пористых сред можно представить так (по М.Л. Сургучеву). В чисто нефтяной зоне пористой среды перед фронтом внедрения воды движение нефти происходит непрерывной фазой под действием гидродинамических сил. По крупным поровым каналам нефть движется быстрее, чем по мелким. На фронте внедрения воды в нефтяную зону, в масштабе отдельных пор, движение воды и нефти полностью определяется капиллярными силами, так как они превосходят гидродинамические силы на малых отрезках пути. Вода под действием капиллярных сил устремляется с опережением преимущественно в мелкие поры, вытесняя из них нефть в смежные крупные поры до тех пор, пока разобщенные крупные поры не окажутся со всех сторон блокированными водой. Если крупные поры образуют непрерывные каналы, то вода по ним будет двигаться с опережением. Тем не менее отставшая нефть из мелких пор под действием капиллярных сил также переместится в уже обводненные крупные поры и останется в них в виде отдельных глобул.

Таким образом, мелкие поры оказываются заводненными, а крупные остаются в разной степени нефтенасыщенными. В масштабе большой зоны пористой среды, между передним фронтом внедряющейся воды и задним фронтом подвижной нефти, водонасыщенность пласта вдоль потока уменьшается от предельной водонасыщенности при неподвижной нефти до некоторой фронтальной водонасыщенности. В этой зоне идет совместная фильтрация воды и нефти. Вода движется по непрерывным заводненным каналам, обтекая уже блокированную нефть в крупных порах, а нефть перемещается в незаводненной части среды. Соотношение скоростей движения воды и нефти определяется распределением пор по размерам, водонасыщенностью и объемом нефти, блокированной в крупных порах заводненной части среды, а также распределением пор, объемом нефти и связанной воды в нефтенасыщенной части среды. В интегральном виде эти условия фильтрации воды и нефти выражаются кривыми фазовых (или относительных) проницаемостей.

За задним фронтом подвижной нефти нефтенасыщенность обусловлена наличием нефти в разрозненных, крупных, блокированных водой порах. Непрерывных, нефтенасыщенных каналов, вплоть до добывающих скважин, в этой зоне нет, нефть является остаточной, неподвижной. Но нефть в глобулах не теряет способности двигаться при устранении капиллярных сил.

поршневое вытеснение нефть вода

Если пористая среда обладает частичной гидрофобностью, что характерно практически для всех нефтеносных пластов, то остаточная нефть может оставаться в порах также в виде пленки.

В гидрофобных коллекторах, которые на практике встречаются редко, связанная вода распределена прерывисто и занимает наиболее крупные поры. Закачиваемая вода смешивается со связанной водой и остается в крупных порах. Остаточная же нефть остается в виде пленки в крупных порах и в порах меньшего размера. Она также не теряет способности двигаться при устранении капиллярных сил. На этом основаны теории методов увеличения нефтеотдачи пластов.

В заводненной зоне гидрофильного пласта остается рассеянной 20-40 % нефти от первоначального ее содержания в зависимости от проницаемости, распределения размеров пор и вязкости нефти, а в гидрофобном пласте - уже 60-75 %.

Многофазная фильтрация с учетом всех влияющих факторов представляет собой весьма сложную задачу. Приближенную математическую модель совместной трехфазной фильтрации нефти, газа и воды предложили М. Маскет и М. Мерее (1936г.), которые считают, что углеводороды представлены жидкой и газовой фазами, переход между ними подчиняется линейному закону Генри, движение изотермическое, а капиллярными силами можно пренебречь. Модель двухфазной фильтрации без учета капиллярных сил рассматривали С. Баклей и М. Леверетт (1942 г.). В 1953 г.Л. Рапопорт и В. Лис предложили модель двухфазной фильтрации с учетом капиллярных сил.

Согласно наиболее простой модели Баклея - Леверетта непоршневое вытеснение, как известно из подземной гидрогазодинамики, описывается уравнением доли вытесняющей жидкости (воды) в потоке и уравнением скорости перемещения плоскости с постоянной насыщенностью.

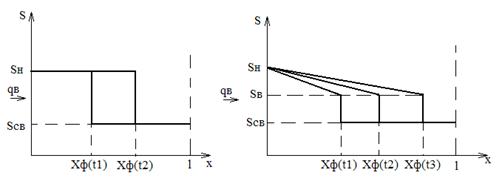

Рисунок 1 - Зависимость нефтенасыщеноости от границы фронта

ВНК при поршневом и непоршневом вытеснении ().

2. Метод эквивалентных фильтрационных сопротивлений

Метод эквивалентных фильтрационных сопротивлений - основной аналитический метод определения количественной связи между дебитами скважин и давлениями на их забоях и на контуре питания пласта (нагнетания воды) в условиях жесткого водонапорного режима.

Сущность метода состоит в замене полного фильтрационного сопротивления реального потока жидкостей сложной конфигурации несколькими эквивалентными (равнозначными) последовательными или параллельными фильтрационными сопротивлениями простейших (прямолинейно-параллельных, плоскорадиальных) потоков. Понятно, что такая замена вносит определенную погрешность в результаты расчета, которая однако допустима при недостаточной точности исходной геолого-промысловой информации.

При решении задачи таким методом фильтрационные сопротивления в пласте с системой скважин делятся на внутренние (существующие вблизи скважин при условии ) и внешние, возникающие при движении нефти и воды между рядами нагнетательных и добывающих скважин (рисунок 2).

Расход воды , закачиваемой в одну нагнетательную скважину будет равен:

(1)

Общий расход воды в нагнетательной скважине , однако будем считать, что влево в сторону добывающих скважин поступает расход воды . Так как режим жестководонапорный, значит общий расход воды: .

Фильтрация воды от ряда нагнетательных скважин до фронта вытеснения нефти водой, отстоящего на расстоянии , описывается законом Дарси:

. (2)
