В процессе работы над прибором проводилось изучение характеристик газового датчика RS 286-620. Датчик имеет следующие характеристики:

Максимальное напряжение на нагревателе 5 В

Максимальное напряжение на сенсоре 5 В

Максимальная рассеиваемая нагревателем мощность 0,8 Вт

Максимальная температура нагревателя 300 оС

Сопротивление нагревателя при Т=20 оС 29,5 Ом

Сопротивление нагревателя при Т=300 оС 31,0 Ом

Время прогрева датчика от Т=20 оС до Т=300 оС 60 сек

Подробные характеристики, схема датчика, и зависимости характеристик нагревателя от температуры приведены в Приложении 7.

Физические основы работы прибора.

В изолированном атоме энергетический спектр электронов дискретный. Заполнение энергетических уровней осуществляется по определенным правилам. При этом в s-состоянии может находиться 2 электрона в p-6, в d-10, f-14 и g-18 электронов. При образовании кристалла в результате химического взаимодействия валентные электроны соседних атомов обобществляются, и дискретные уровни расщепляются в энергетические зоны, которые могут быть заполненными или свободными, в зависимости от заполнения соответствующих атомных уровней.

В кристаллах полупроводников можно выделить 3 энергетических зоны: Валентную зону, полностью заполненную электронами. Запрещенную зону – зону, в которой нет энергетических уровней (в чистом полупроводнике ). Электроны находиться в этой зоне не могут. Зону проводимости, свободную от носителей заряда.

Если электрон из валентной зоны возбуждается в зону проводимости, то в валентной зоне остается его вакансия (дырка), при перемещении которой по кристаллу переносится положительный заряд. Таким образом заряд в кристалле может переноситься электронами, находящимися в зоне проводимости и дырками, находящимися в валентной зоне. В идеальном кристалле, в котором отсутствуют дефекты и посторонние примеси (такой полупроводник называется собственным), количество свободных электронов, электронов в зоне проводимости, (n) равно количеству дырок(p), равно некоторой характеристической величине, которая называется собственной концентрацией (ni): n=p=ni.

Чем уже запрещенная зона, тем больше в полупроводнике термически возбужденных свободных носителей заряда. Концентрации свободных электронов и дырок в собственном полупроводнике зависят от температуры по экспоненциальному закону.

n=Nc exp(-(Ec-F)/kT)

p=Nv exp(-(F-Ev)/kT)

np= Nv Nc exp(-(Ec-F)/kT) exp(-(F-Ev)/kT)= Nv Nc exp(-(Eg)/kT)=ni2

Nc =2(2pmn kT/h2) 3/2 Эффективная плотность состояний в зоне проводимости .

Nv =2(2pmp kT/h2) 3/2 Эффективная плотность состояний в валентной зоне .

Где F-энергия уровня Ферми, mn mp эффективные массы электрона и дырки соответственно.

Положение уровня Ферми находят из условия электронейтральности для собственного полупроводника т.е.: n=p. Откуда: F=1/2(Ec+Ev)+kT/2ln(mp/mn), т.е. при низких температурах уровень Ферми лежит около середины запрещенной зоны и с повышением температуры постепенно смещается к зоне проводимости.

Наличие в кристалле примесей и дефектов приводит к появлению в запрещенной зоне энергетических уровней, положение которых зависит от типа примеси или дефекта. Так, например, примесные атомы B (3 группа периодической таблицы элементов) в кристалле Si принимают электроны из валентной зоны, что ведет к образованию дырок и возникновению дырочной проводимости (легированный акцепторной примесью материал приобретает проводимость "Р" типа). Атомы P (5 группа) в кристалле Si отдают электроны в зону проводимости, что приводит к возникновению электронной проводимости (легированный донорной примесью материал приобретает проводимость "N" типа).

При ионизации акцепторного атома, он захватывает электрон и заряжается отрицательно, при этом в валентной зоне кристалла появляется свободная дырка. При низких температурах большая часть акцепторной примеси не ионизована и уровень Ферми расположен между потолком валентной зоны и акцепторным уровнем. При повышении температуры число электронов, переходящих из валентной зоны на акцепторный уровень возрастает, соответственно возрастает и концентрация дырок(область 1 на правой верхней диаграмме). При этом уровень Ферми приближается к акцепторному уровню (левая диаграмма). При некоторой температуре вся примесь оказывается ионизованной и концентрация дырок (возникших за счет акцепторов), перестает изменяться (область 2 на диаграмме). Это область истощения акцепторной примеси (уровень Ферми в этой области выше акцепторного уровня). При дальнейшем увеличении температуры, наступает момент, когда концентрация носителей заряда, возникающих при возбуждении электронов из валентной зоны в зону проводимости становится больше концентрации акцепторной примеси и зависимость концентрации дырок от температуры принимает такой же вид, что и в собственном полупроводнике (участок 3), при этом уровень Ферми находится вблизи середины запрещенной зоны.

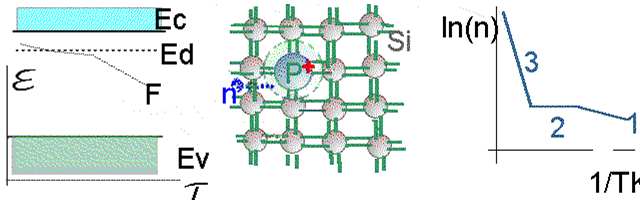

При ионизации донорного атома, он отдает электрон в зону проводимости и заряжается положительно. При низких температурах большая часть донорной примеси не ионизована и уровень Ферми расположен между дном зоны проводимости и донорным уровнем. При повышении температуры число электронов, переходящих с донорного уровня в зону проводимости возрастает, соответственно возрастает и концентрация свободных электронов (область 1 на правой верхней диаграмме). При этом уровень Ферми приближается к донорному уровню (левая диаграмма). При некоторой температуре вся примесь оказывается ионизованной и концентрация электронов (возникших за счет ионизации доноров), перестает изменяться (область 2 на диаграмме). Это область истощения донорной примеси (уровень Ферми в этой области ниже донорного уровня). При дальнейшем увеличении температуры, наступает момент, когда концентрация электронов, возникающих при их возбуждении из валентной зоны в зону проводимости становится больше концентрации донорной примеси и зависимость концентрации электронов от температуры принимает такой же вид, что и в собственном полупроводнике (участок 3), при этом уровень Ферми находится вблизи середины запрещенной зоны.

Газовые датчики представляют из себя тонкую ( около 80-100 микрон ) полупроводниковую пленку, размещенную на поверхности нагревательного элемента. В отсутствии внешнего загрязнителя проводимость сенсора мала и обусловлена движением только электронов, переброшенных из валентной зоны в зону проводимости (собственная проводимость кристалла ). При адсорбции на поверхности пленки молекул примеси в запрещенной зоне полупроводника образуются дополнительные примесные уровни. Очевидно, что плотность состояний на таком уровне будет прямо пропорциональна количеству примеси, осевшей на поверхности полупроводниковой пленки. Примесная проводимость полупроводника пропорциональна количеству носителей заряда, освободившихся при ионизации примеси. Поэтому примесная проводимость полупроводника пропорциональна количеству осевших на его поверхности атомов примеси. Принцип действия измерителей загрязненности воздуха на полупроводниковых детекторах основан на измерении примесной проводимости датчика.
