При определении газопроницаемости воздух (или газ), освобожденный от водяных паров в хлоркальциевой трубке 1 (рис. 12), пропускают через образец, помещенный в кернодержатель 4. Объем прошедшего воздуха учитывается газовыми часами или другим расходомером, а время фильтрации — секундомером.

На практике оказывается, что проницаемость для жидкости обычно почти всегда меньше, чем для газа. Лишь при высокой проницаемости пород значения ее примерно одинаковы для жидкости и газа. Уменьшение проницаемости одной и той же породы для жидкости по сравнению с проницаемостью для газа происходит вследствие разбухания глинистых частиц и адсорбции жидкости при фильтрации нефти и воды через породы. (В последующих разделах мы увидим, что толщина адсорбционных слоев нефти может достигать величин, сравнимых с размерами поровых каналов малопроницаемой породы.) Поэтому абсолютную проницаемость пород принято определять воздухом или газом. Состав газа на проницаемость пород влияет только при высоком вакууме (при так называемом кнудсеновском режиме течения газа, когда столкновения молекул друг с другом крайне редки по сравнению с ударами о стенки пор, т. е. когда газ настолько разрежен, что средняя длина пробега молекул сравнима с диаметром поровых каналов). В этих условиях проницаемость пород зависит от среднего давления, молекулярной массы газа и температуры и тем выше, чем меньше молекулярная масса и давление.

В практических условиях проницаемость горных пород не зависит от состава газа. Проницаемости пород для нефти и воды пресной или пластовой обычно определяют при специальных исследованиях. При этом всегда необходимо указывать, какой жидкостью определялась проницаемость породы и каковы ее физические свойства в условиях опыта.

Разница проницаемости одной и той же породы для воздуха, воды и нефти может достигать значительной величины. В табл. 4 приведены значения проницаемости некоторых илистых песков для воздуха, соленой и пресной воды.

Экспериментальные установки для изучения относительной проницаемости среды более сложны, так как при этом необходимо моделировать многофазный поток, регистрировать насыщенность порового пространства различными фазами и регистрировать расход нескольких фаз. Установки для исследования многофазного потока обычно состоят из следующих основных частей.

Таблица 4

Проницаемость илистых песков Клинского карьера для воздуха, пресной воды и туймазннской-пластовой

1. Приспособления для приготовления смесей и питания керна.

2. Кернодержатель специальной конструкции.

3. Приспособления и устройства для приема, разделения и измерения раздельного расхода жидкостей и газа.

4. Устройства для измерения насыщенности различными фазами пористой среды.

5. Приборы контроля и регулирования процесса фильтрации.

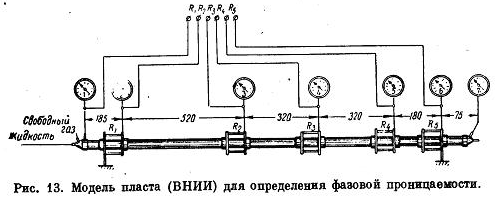

Насыщенность порового пространства различными фазами может быть установлена несколькими способами: измерением электропроводности пористой среды, взвешиванием образца и т. д. При использовании первого из них для определения насыщенности фазами различных участков пористой среды измеряется электропроводность этого участка и сравнением полученных данных с тарировочной кривой (заранее составленной и представляющей собой зависимость электропроводности среды от содержания в порах различных фаз) определяется насыщенность порового пространства соответствующими фазами. Этот метод пригоден, если одна из жидкостей, пользуемых при исследовании, является проводником электричества (соленая вода, водоглицериновые смеси и т. д.). Для этой цели используются специальные кернодержатели. На рис. 13 показана модель пласта ВНИИ, изготовленная из металлических труб, служащих одновременно и электродами, которые отделены друг от друга не проводящими электричество пластмассовыми муфтами.

При «весовом» методе среднюю насыщенность образца жидкостью и газом определяют по изменению его массы, происходящему вследствие изменения газосодержания в поровом пространстве среды.

По результатам измерений для расчета значения эффективной проницаемости для каждой фазы при движении многофазных систем пользуются следующими формулами, которые могут быть написаны по аналогии с формулами (1.9) и (1. 10):

,

, (1.14)

,

где Qц, Qн и — соответственно расходы в единицу времени воды, нефти и средний расход газа в условиях образца; kн, kГ и kB — эффективные проницаемости для нефти, газа и воды; μB, μв, μГ — соответственно абсолютные вязкости воды, нефти и газа; F — площадь фильтрации; — градиент давления.

10) Проницаемость горных пород в условиях залегания продуктивных пластов

Керны, отобранные из скважин, недостаточно характеризуют строение пород и изменение их физических свойств по залежи. Исследования условий залегания пород, проведенные на многочисленных естественных отложениях пластов и в песчаных карьерах, каменоломнях и нефтяных шахтах, показывают, что они имеют крайне сложный и причудливый характер строения и по вертикали и по горизонтали. В породе легко обнаруживаются многочисленные пропластки и жилы глинистого материала с самой различной ориентацией в пространстве.

Обычно во всех направлениях наблюдаются изменения структуры, состава, строения и физических свойств пород. Сложность строения песчаников и других твердых пород усугубляется наличием многочисленных микротрещин, ориентированных преимущественно поперек и вдоль напластования пород. В результате столь сложного строения даже рядом залегающие небольшие участки пласта могут обладать практически любым соотношением проницаемости.

Несмотря на сложный характер изменения физических свойств горных пород по залежи, для большинства пластов могут быть установлены некоторые общие черты их строения.

Неоднородность физических свойств пород начинается с микронеоднородного характера строения поровых каналов всех природных нефтяных и газовых коллекторов.

Иногда микронеоднородные породы слагают весь пласт на некоторых участках той или иной длины без заметных изменений общих физических свойств (проницаемости, пористости и т. д.). Такие пласты или участки пластов принято называть однородными. Большинство же пород-коллекторов имеет более сложное строение. Различные пропластки отлагались в разные геологические времена, и процесс осадконакопления проходил не в одинаковых палеогеографических условиях. Поэтому, как правило, большинство нефтегазосодержащих пород имеет слоистое строение. Причем мощности пропластков и физические свойства пород, слагающих их, могут отличаться в очень широких пределах.
