Сооружение штольни в горной местности
Техническая характеристика ВВ аммонал «Скальный №3»
|
Показатель |
Ед. изм |
Значение |
|
Работоспособность |
см3 |
450 |
|
Плотность |
г/см3 |
1 |
|
Материал оболочки патрона |
Бумага | |
|
Диаметр |
мм |
36 |
|
Масса |
грамм |
250 |
|
Длина |
мм |
250 |
Погрузочные машины предназначены для механизации погрузки горной массы в вагонетки при проведении горных выработок.
Для погрузки разрыхлённой взрывом породы, мы будем применять погрузочные машины ковшового типа, на колёсно-рельсовам ходу, и имеющие сравнительно небольшие размеры и специально приспособленные для работы в стеснённых условиях подземной выработки. Машины на колёсно-рельсовом ходу имеют хорошую маневренность, но требуют непрерывного наращивания рельсовых путей.

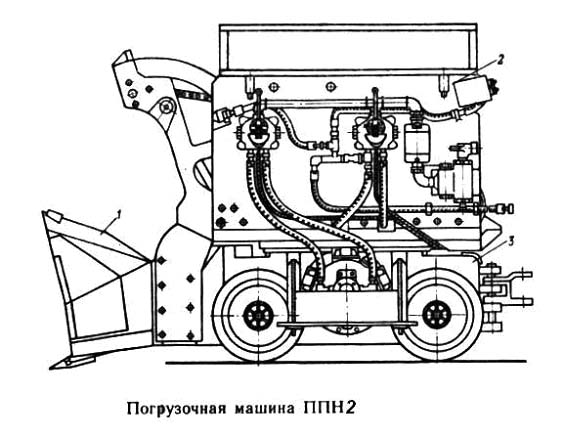

Погрузка породы будет производится породопогрузочной машиной ковшового типа ППН-2.
Техническая характеристика породопогрузочной машины ППН – 2
|
Техническая производительность |
м3/мин |
1,2 |
|
Вместимость ковша |
м3 |
0,32 |
|
Мощность двигателя |
кВт |
26,5 |
|
Фронт погрузки |
м |
2,5 |
|
Габариты: |
мм | |
|
ширина с подножкой |
1320 | |
|
высота рабочая |
2350 | |
|
высота в транспортном положении |
1600 | |
|
длина с опущенным ковшом |
2550 | |
|
длина с поднятым ковшом |
1730 | |
|
Скорость |
м/с |
1,8 |
|
Масса машины |
тонн |
4,7 |
Учитывая длину выработки, процесс обмена гружёных вагонеток на порожние будет осуществлятся вагоноперестановщиком. Вагоноперестановщик распологаем на расстоянии от погрузмашины не менее длины поезда. Для установки вагонопестановщика в выработке сооружаем нишу. В нише размещается порожняя вагонетка, которая подается к погрузмашине после загрузки и удаления предыдущей. Переносим эти обменные средства через 50м
Техническая характеристика рудничной вагонетки ВГ – 1,3
|
Вместимость кузова, м3 |
1,3 |
|
Допустимая нагрузка, кН |
23 |
|
Колея , мм |
600 |
|
Жёсткая база, мм |
550 |
|
Габариты: мм | |
|
· длина |
2000 |
|
· ширина |
880 |
|
· высота |
1300 |
|
Тип сцепки |
звеньевая |
|
Диаметр колеса, мм |
300 |
|
Масса порожней вагонетки, т |
0,62 |
Для откатки породы принимаем аккумуляторный электровоз 4,5АРП2М.
Техническая характеристика аккумуляторного электровоза 4,5АРП2М.
|
Масса |
т |
4,5 |
|
Сцепной вес |
кН |
45 |
|
Ширина колеи |
мм |
600 |
|
Двигатель: | ||
|
тип |
ЭДР-7 | |
|
число |
шт |
2 |
|
мощность |
кВт |
12 |
|
напряжение |
В |
80 |
|
Тяговое усилие в режиме |
кН |
7,5 |
|
Скорость движения |
км/час |
6,4 |
|
Жёсткая база |
м |
0,9 |
|
Размеры: |
мм | |
|
длина по буферам |
330 | |
|
ширина |
1000 | |
|
высота |
1300 | |
|
Тип аккумуляторной батареи |
66ТНЖШ-300 | |
|
Энергоемкость батареи |
кВт*ч |
24,5 |
