Сооружение штольни в горной местности
QН = КУ*QЗ = 1,016*2,0 = 2,03 м3/сек = 121,8 м3/мин
КУ- коэффициент воздухопроницаемости нагнетательного трубопровода;
QЗ - наибольшая подача воздуха в забой, с учётом различных факторов.
Выбор типа вентиляторов.
Производительность вентиляторов определяем с учётом количества воздуха, необходимого для проветривания выработок, и коэффициента воздухопроницаемости.
Выбор типа нагнетательного вентилятора.

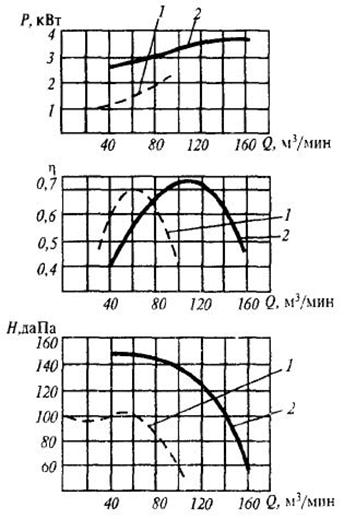

2 – характеристики вентилятора ВМ-4М
Нагнетательный вентилятор располагается не ближе 110 метров от забоя проектируемой штольни. Длина нагнета-тельного трубопровода 100 метров.
Депрессия нагнетательного трубопровода 926 Па.
Необходимая производительность вентилятора 121,8 м3/мин. Поэтому принимаем осевой вентилятор местного проветривания с электроприводом ВМ-4М.
Это означает, что вентилятор ВМ-4М способный создавать максимальную подачу равную 156 м3/мин при максимальной депрессии 1450 Па, обеспечивает требуемую подачу необходимого количества воздуха 121,8 м3/мин, при депрессии 926 Па и КПД (0,7) лежащим в оптимальной зоне.
|
Показатель |
Ед. изм |
Значение |
|
Номинальный диаметр трубопровода |
мм |
400 |
|
Диаметр рабочего колеса |
мм |
398 |
|
Подача: |
м3/мин | |
|
- оптимальная |
114 | |
|
- в рабочей зоне |
48 - 156 | |
|
Полное давление: |
Па | |
|
- оптимальное |
1300 | |
|
- в рабочей зоне |
700 - 1450 | |
|
Максимальный полный К.П.Д | ||
|
- вентилятора |
0,72 | |
|
- агрегата |
0,61 | |
|
Потребляемая мощность в рабочей области |
кВт |
2,8 – 3,8 |
|
Масса агрегата |
кг |
140 |
|
Размеры: |
мм | |
|
- длина |
740 | |
|
- ширина |
550 | |
|
- высота |
560 | |
|
Электродвигатель |
ВАОМ32-2 | |
|
Напряжение |
В |
380/660 |
Выбор типа всасывающего вентилятора.
Всасывающий вентилятор располагается не ближе 720 метров от забоя. Длина всасывающего трубопровода 700 метров. Депрессия всасывающего трубопровода 2057 Па. Необходимая производительность вентилятора 259,2 м3/мин. Поэтому принимаем осевой вентилятор с электроприводом ВМ-8М.
Это означает, что вентилятор ВМ-8М способный создавать максимальную подачу равную 600 м3/мин при максимальной депрессии 4200 Па, обеспечивает требуемую подачу необходимого количества воздуха 259,2 м3/мин, при депрессии 2057 Па и КПД (0,65) лежащим в оптимальной зоне.
Техническая характеристика вентилятора ВМ – 8М.
| Сечение проветриваемых выработок; м2 не более |
20 |
|
Длина проветриваемых выработок; м не более При работе одного вентилятора При последовательной работе вентиляторов |
1000 1600 |
|
Диаметр рабочего колеса; мм |
800 |
| Частота вращения колеса; об/мин |
2960 |
|
Производительность; м3/мин |
600 |
|
Давление; кгс/м3 |
320 |
| Полный КПД Вентилятора Вентиляторного агрегата |
0,80 0,72 |
|
Мощность электродвигателя; кВт |
55 |
|
Длина; мм |
1460 |
|
Ширина; мм |
880 |
|
Высота; мм |
1000 |
|
Масса; кг |
650 |
Определение необходимого числа вентиляторов.
Потребное количество вентиляторов для проветривания всей выработки рассчитывается по уравнению:
- всасывающий вентилятор:
n = hТ.ВС/0,85* hВЕН = 2057/0,85*4200 =0,6 » 1шт
где hТ.ВС - депрессия всасывающего трубопровода;
hВЕН - оптимальное давление вентилятора, Па.
- нагнетательный вентилятор:
n = hТ.Н/0,85* hВЕН = 926/0,85*1300 =0,84 » 1шт
где hТ.Н - депрессия нагнетающего трубопровода;
hВЕН - оптимальное давление вентилятора, Па.
Коэффициент 0,85 в формуле вводится для того, чтобы исключить возможность образования зон разрежения в трубопроводе.
Проверочный расчёт мощности потребляемой электродвигателем привода вентилятора ВМ-8М:
Р = (QВС * hТ.ВС)/1000h = (4,32*2057)/1000*0,65 = 14 кВт
