· Maximum – по максимальному значению. Mean – по среднему значению. RMS – по среднеквадратичному значению.

· Additional scalar. В этом поле вводится дополнительный коэффициент, на который будут умножены значения отсчетов трасс перед выводом на экран.

· Bias. В этом поле вводится смещение среднего уровня трассы от нуля, приводящее к изменению уровня черного цвета в случае изображения способом переменной ширины записи. Положительное значение произведет сдвиг влево от нулевой линии трассы с увеличением зачерненной площади кривой. Отрицательное значение соответствует уменьшению зачерненной площади кривой.

· Gather Display. Вкладка используется для настройки параметров просмотра сейсмограммы. Вкладка имеет такой же вид, как и вкладка Semblance Display.

· FLP Display (окно суммы сформированной с текущей скоростной функцией, отпикированной в окне Semblance display). Вкладка используется для установки параметров отображения суммотрасс, полученных с использованием текущей скоростной функции, отпикированной в Semblance display. Вкладка имеет такой же вид, как и вкладка Semblance Display.

· CVS Display (окно сумм с постоянными скоростями) Вкладка используется для установки параметров отображения суммотрасс с постоянными скоростями. Вкладка имеет такой же вид, как и вкладка Semblance Display.

При запуске потока, содержащего модуль Interactive Velocity Analysis, открывается окно, подобное показанному на рисунке 11.

Окно разделено на 5 частей:

· Вертикальная шкала времени двойного пробега (в мс);

· Velocity - окно спектра скоростей, полученного при помощи расчета коэффициентов подобия (настройка параметров этого окна происходит на вкладке Semblance display);

Рис. 11. Interactive Velocity Analysis.

· Offset - окно просмотра сейсмограммы (настройка параметров окна происходит на вкладке Gather display);

· Окно суммотрасс, полученных с использованием текущей скоростной функции, отпикированной на спектре скоростей (настройка параметров окна происходит на вкладке FLP display);

· CVS - окно сумм с постоянными скоростями (настройка параметров окна происходит на вкладке CVS display).

В окне Interactive Velocity Analysis производится пикирование значений скорости (чёрная линия на рисунке) для достижения различных результатов суммирования. При визуальном анализе полученной картины на рис. 11 различимы две кратные донные волны на 33 мс. и 47 мс.

2. Суммирование с ослаблением кратных волн

При проведении пикирования скоростей, показанном на рис. 12, имеется возможность уменьшить влияние кратных волн в суммированном временном разрезе путём выбора скоростей, при которых кратные волны не вносят существенного вклада в конечную сумму.

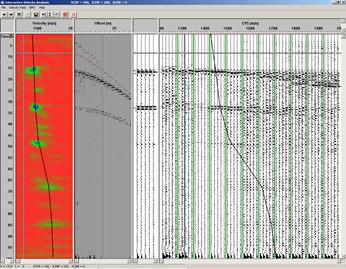

Рис. 11. Пикирование скоростей с целью подавления кратных волн.

Результат суммирования с выбранными скоростям представлен на рис. 12.

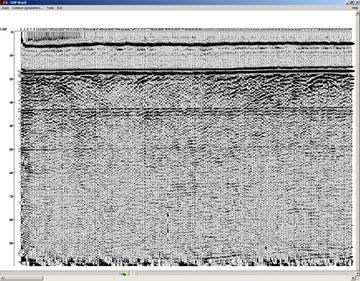

Рис. 12. Временной разрез с подавлением кратных волн.

3. Суммирование с усилением кратных волн

В качестве иллюстрации возможностей работы со спектром скоростей проведём суммирование с усилением кратных волн. Соответствующее пикирование показано на рис. 13.

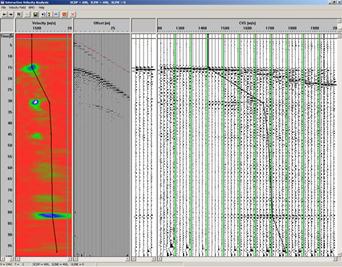

Рис. 13. Пикирование скоростей с целью усиления кратных волн.

Результат суммирования с выбранными скоростям представлен на рис. 14.

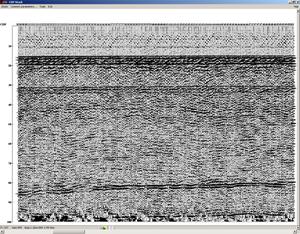

Рис. 14. Временной разрез с усилением кратных волн.

4. Суммирование с заданными интервалами скоростей

В возможности суммирования также входит проведение суммирования с заданными интервалами постоянных скоростей. Выбор соответствующих интервалов и скоростей может быть произведён после визуального анализа картины спектра скоростей. Зададим интервалы постоянных скоростей – 1,5 км/с для времён 0-30 мс.;1,7 км/с для времён 30-100 мс. (Рис. 15).

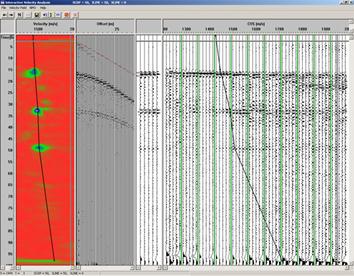

Рис. 15. Задание интервалов с постоянной скоростью суммирования.

Результат суммирования представлен на рис. 16.

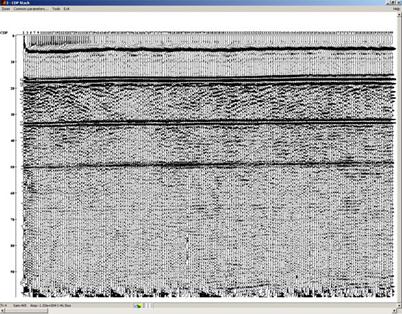

Рис. 16. Временной разрез с интервалами постоянства скорости суммирования.

При таком выборе скоростей заметно выделение нижней границы примерно на 80 мс.

IV. Заключение

Спектр скоростей является мощным современным инструментом для обработки сейсмической информации, требующий значительных вычислительных способностей. С его применением и варьированием значений скоростей возможно значительное улучшение временного разреза – выделение нужных границ, ослабление волн-помех.

Обрабатывающая система RadExPro предоставляет прекрасные возможности для реализации данного этапа обработки.
