(8)

Следующее выражение показывает отношение NE к ECC:

(9)

NE изменяется от 0 до 1.

В таблице 1 приведены значения признаков, определенных уравнением (4) – (8) для специального случая двукратной выборки ОСТ, где вторая трасса представляет собой масштабированную версию первой трассы:

(10)

Таблица 1 Различные меры когерентности, применённые к случаю кратности 2, который задан уравнением (10)

По результатам, приведенным в таблице 1, можно сделать несколько заключений. Суммарная амплитуда чувствительна к полярности трассы. Ненормированная взаимная корреляция обеспечивает лучшее выделение интенсивных отражений на спектре скоростей, тогда как нормированная или нормированная по энергии взаимная коррекция позволяет выделить на спектре скоростей слабые отражения. Как следует из уравнения (9), подобие – это не более чем смещенная версия суммы взаимной корреляции, нормированной по энергии.

Обычно спектр скоростей не отображается так, как показано на рис.5b. Два наиболее распространенных типа изображения используются для выбора скоростей в форме ряда окон или изолиний (рис.8), причем последней форме обычно отдается предпочтение. Другая величина, помогающая сделать выбор, - это наибольшая из величин когерентности из каждого временного окна, отображенных в функции времени справа от спектра скоростей на рис.8. Если не указано иначе, ненормированная корреляция использовалась для построения спектра скоростей синтетической выборки ОСТ, которая используется в последующих обсуждениях.

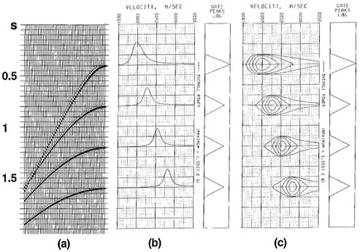

Рис.8 Два способа отображения спектра скоростей, выведенного по выборке ОСТ (a), (b) ряд окон, (с) в виде изолиний.

III. Практическая часть

Расчёт практической части проведён в обрабатывающей системе RadEx Pro. Пакет предназначен для обработки многоканальных сейсмоакустических данных на компьютерах, работающих под управлением операционной системы MS Windows. По структуре и интерфейсу пакет близок к наиболее распространенным пакетам обработки, таким как Promax, Geovectur, IXL, Omega.

1. Задаваемые для Interactive Velocity Analysis параметры

Модуль Interactive Velocity Analysis используется для интерактивного анализа скоростей и контроля качества вводимых скоростей. Во входных данных должны быть корректно заполнены следующие поля заголовков:

· SCDP - номер суперсейсмограммы ОГТ. Если ввод данных в поток происходит при помощи модуля Super Gather, то это поле присваивается автоматически. В противном случае его следует присвоить вручную.

· OFFSET и AOFFSET - должны содержать выносы и их абсолютные значения соответственно.

· ILINE_NO и XLINE_X - в случае 2D данных, в первое поле следует записать номера точек ОГТ (CDP), а во второе поле - любое одинаковое целое значение.

Интерфейс модуля состоит из двух частей: окно установки начальных параметров и основное рабочее окно модулем во время его выполнения. Диалоговое окно установки параметров может быть вызвано также и при работе модуля, но при этом все изменения параметров будут активны лишь во время текущего сеанса выполнения модуля.

При активации модуля появляется окно задания параметров модуля, содержащее 9 вкладок:

· Super Gather. На этой вкладке доступна только опция Bin offsets, аналогичная одноименной опции из окна параметров модуля Super Gather.

· Input velocity. Здесь необходимо ввести скоростной закон, который будет применен к данным на входе. Вкладка аналогична окну, появляющемуся при активации модуля NMO/NMI.

· Output velocity. Необходимо задать текстовый файл, который будет содержать отредактированное поле скоростей. Вкладка аналогична окну, появляющемуся при активации модуля NMO/NMI, за исключением опции Single velocity function, которая отсутствует на вкладке.

· Semblance. Вкладка задает параметры расчета коэффициентов подобия и имеет следующий вид:

Рис.9. Interactive Velocity Analysis закладка Semblance.

В полях Start velocity и End velocity задаются начальная и конечная скорости для перебора скоростей. Для расчета коэффициентов подобия, шаг дискретизации по скорости задается в поле Velocity step, шаг дискретизации по времени задается в поле Time Step. Количество выводимых на экран сумм с постоянными скоростями задается в поле Number of CVS.

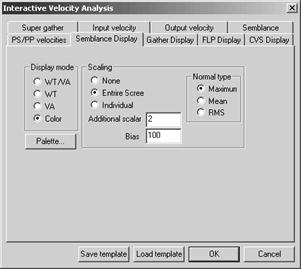

· Semblance Display Вкладка используется для задания параметров отображения спектра скоростей, рассчитанного по коэффициентам подобия (КП) и имеет следующий вид:

Рис. 10. Interactive Velocity Analysis закладка Semblance display.

· В поле Display Mode выбирается способ изображения трасс спектра скоростей:

WT/VA отображает трассы способом отклонений одновременно со способом переменной ширины записи. WT отображает трассы способом отклонений. VA отображает трассы способом переменной ширины записи. Gray отображает трассы способом переменной плотности в серой палитре. Нажав кнопку Palette… можно задать палитру вручную.

· В поле Scaling задается нормировка амплитуд трасс:

None – нет дополнительной нормировки трасс. Entire screen – нормирует все трассы в совокупности путем деления амплитуд трассы на среднее абсолютное значения амплитуды всех трасс. Individual – нормирует все трассы индивидуально путем деления амплитуд трассы на среднее абсолютное значения амплитуды самой трассы.

· Normal type. В этом поле устанавливается тип нормировка амплитуд:
