Содержание

I. Введение

II. Теоретическая часть

1. Скоростной анализ

2. Спектр скоростей

III. Практическая часть

1. Задаваемые для Interactive Velocity Analysis параметры

2. Суммирование с ослаблением кратных волн

3. Суммирование с усилением кратных волн

4. Суммирование с заданными интервалами скоростей

IV. Заключение

V. Список литературы

I. Введение

Сейсморазведка является одним из важнейших видов геофизической разведки земных недр. Она включает в себя комплекс методов исследований геологического строения земной коры, основанных на изучении особенностей распространения в ней искусственно возбуждённых упругих волн. Вызванные взрывом или другим способом упругие волны, распространяясь во всех направлениях от источника колебания, проникают в толщу земной коры на большие глубины. В процессе распространения в земной коре упругие волны претерпевают процессы отражения и преломления. Это приводит к тому, что часть сейсмической энергии возвращается к поверхности Земли, где вызывает дополнительные сравнительно слабые колебания. Эти колебания регистрируются специальной аппаратурой. Полученные записи подвергаются глубокой обработке.

Метод отражённых волн (МОВ) – наиболее эффективный и развитый метод сейсморазведки, применяемый в наибольших объёмах при поисках и детальной разведке месторождений нефти, газа и ряда других полезных ископаемых на суше и на море. В настоящее время МОВ используется: для определения глубины и формы залегания границ раздела геологических напластований; выявления структурных и неструктурных ловушек полезных ископаемых, особенно нефти и природного газа; при благоприятных обстоятельствах для получения данных о литологии, фациальном составе пород, условии их образования, характере флюидов, насыщающих поровое пространство горных пород и др. Полевые наблюдения выполняют по специальным системам наблюдений. В настоящее время основными являются системы многократных перекрытий, обеспечивающие получение значительной избыточной информации. В настоящее время в сейсморазведке МОВ применяют преимущественно 48-кратные перекрытия с расстоянием между каналами от 25 до 100 м. После регистрации упругих волн изучают их кинематические (времена прихода, скорости распространения и др.) и динамические (амплитуда, частоты и др.) характеристики. В процессе дальнейшей обработки используют такие преобразования полевых записей, которые существенно улучшают соотношение сигнал\помеха.

Основным современным вариантом реализации МОВ является метод общей глубинной точки (МОГТ). Его основ ой являются: сложные системы многократных перекрытий, сортировка исходных трасс в сейсмограммы ОГТ по принципу принадлежности их к общей средней точке (середина расстояния «источник-приёмник»), расчёт и ввод статических и кинематических поправок, последующее суммирование трасс сейсмограмм ОГТ в одну суммотрассу для каждой общей средней точки.

Принципиальные достоинства МОГТ заключаются в том, что в процессе получения временных разрезов существенно ослаблены как регулярные (кратные и обменные), так и нерегулярные волны-помехи.

Нахождение спектра скоростей является важным элементом скоростного анализа на этапе ввода и коррекции кинематических поправок. Именно спектр скоростей позволяет нужным образом выбирать скорости суммирования и получать временные разрезы в зависимости от целей – с ослаблением или усилением тех или иных волн. Кроме того, выбор скоростей является важным этапом и для перехода от временного разреза к глубинному.

В данной курсовой работе рассматривается реализация спектра скоростей для нахождения кинематических поправок и получения временного разреза.

II. Теоретическая часть

1. Скоростной анализ

Нормальное приращение – основа для определения скоростей по сейсмическим данным. Рассчитанные скорости могут быть использованы для поправки за нормальное приращение, чтобы выровнять отражения в трассах выборки ОСТ перед суммированием. Скорость суммирования – скорость, при использовании которой для коррекции кинематических поправок получают оптимальный суммарный разрез. Данное определение в значительной мере субъективно, не говоря уже о том, что на самом деле скорость суммирования выбирается по результатам анализа скоростей суммирования.

Скоростной анализ (t2 – x2)

По уравнению (1) мы можем разработать практический способ определения скорости суммирования, используя выборку ОСТ:

t2st(x) = t2st(0) + x2/v2st, (1)

где vst – скорость, обеспечивающая наилучшую аппроксимацию гиперболой кривой времени пробега tst(x) на выборке ОСТ в пределах длины расстановки.

Это уравнение описывает линию на поверхности (t2, x2). Наклон линии равен 1/v2st, а величина, при которой происходит пересечение х = 0, равна t(0). Синтетическая выборка на рис.2 была выведена из скоростной модели на рис.1. На правом изображении рис.2 показаны выбранные времена пробега четырех сигналов при различных выносах в плоскости (t2, x2). Чтобы найти скорость суммирования для данного сигнала, точки, соответствующие этому сигналу, соединены прямой линией. Обратная величина наклона (углового коэффициента) – квадрат скорости суммирования. На практике для определения угловых коэффициентов можно использовать аппроксимацию методом наименьших квадратов.

Рис.1 Гипотетическая скоростная функция, использованная при формировании синтетической выборки ОСТ.

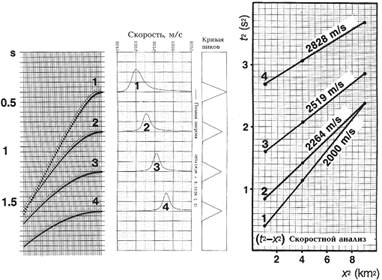

Рис.2 Скоростной анализ (t2 – x2), примененный к синтетической выборке, которая получена по скоростной функции, показанной на рис.1.

Центральное изображение – скоростной спектр, основанный на уравнении (5).

Скоростной анализ (t2 – x2) – это надежный способ оценки скоростей суммирования. Точность метода зависит от отношения сигнал помеха, которое влияет на количество пикинга. На рис.2 сопоставляются результаты применения спектра скоростей (центральное изображение). Пример реальных данных показан на рис.3. Скорости, оцененные по анализу (t2 – x2), обозначены на спектре треугольниками. Соответствие между подходом (t2 – x2) и выбором по спектру скоростей вполне удовлетворительное.

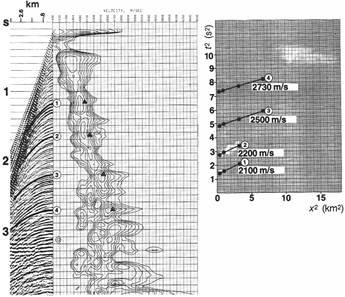

Рис.3 Скоростной анализ (t2 –x2), примененный к выборке ОСТ.

Треугольники на скоростном спектре (среднее изображение) получены на основании уравнения (5) и представляют скорости, полученные по угловым коэффициентам линий, показанных на графике справа.

Суммирование по нескольким постоянным скоростям

Получить достоверную скоростную функцию необходимо для того, чтобы добиться суммы сигнала лучшего качества. Следовательно, скорости суммирования часто оцениваются по данным, суммированным по нескольким постоянным скоростям на основе амплитуды и выдержанности суммированного сигнала. Этот подход показан на рис.4.

Здесь часть профиля, содержащая 24 выборки ОСТ (обычно количество выборок может изменяться от 24 до 48, но сюда может входить и весь профиль) исправлена за нормальное приращение и суммирована с несколькими постоянными скоростями. Полученные в результате 24-трассные суммы ОСТ были отображены в виде панели, где скорости суммирования возрастают справа налево.
