Для уменьшения искажения электромагнитного поля все детали имитатора, за исключением провода кольца и измерительного разъёма, выполнены из электроизоляционных материалов. Для расчёта ЭДС в измерительных катушках зонда в присутствии имитатора необходимо достаточно точно знать его параметры и местоположение. Конструкция имитатора обеспечивает его относительное перемещение с погрешностью не более 0,05 мм. Начальное положение z0, в котором Δφ=0, также определяется с погрешностью не более 0,05 мм. Погрешность определения радиуса кольца обусловлена технологией изготовления имитатора и не превышает 0,1 мм. Значения сопротивлений R и X определяют на эталонной установке MCR-1372 (СНИИМ, Новосибирск).

IV. Технология проведения исследования скважины

Аппаратура ВИКИЗ состоит из скважинного прибора и наземной панели. Скважинный прибор содержит зондовый комплекс и электронно-измерительную систему.

В состав комплекса входят пять электромагнитных зондов различной глубинности исследования и электрод ПС. Каждый зонд содержит одну генераторную и две измерительные катушки. Измеряемым параметром является разность фаз между ЭДС, наведенными в измерительных катушках. Эта разность фаз однозначно связана с УЭС горных пород, окружающих скважину. Электрод ПС предназначен для записи потенциалов самопроизвольной поляризации скважины.

Электронно-измерительная система обеспечивает: возбуждение электромагнитных полей в околоскважинном пространстве; преобразование сигналов от измерительных катушек; изменение разности фаз и потенциала ПС; передачу информации по каротажному кабелю в наземную панель.

Обработка и интерпретация результатов ВИКИЗ осуществляется с помощью программного комплекса, например, “Викиз-плюс”. Программы комплекса обеспечивают по данным пяти зондов восстановление радиального распределения УЭС в рамках многослойной модели среды с цилиндрическими границами раздела (скважина - зона проникновения - окаймляющая зона - пласт).

В "Викиз-плюс" предусмотрены следующие функции: просмотр и редактирование кривых каротажа; фильтрация импульсных помех; отбивка границ пластов; количественная интерпретация на автоматически выбранных и заданных интервалах.

V. Структура системы контроля качества результатов ГИС

Информационно-измерительная система ГИС выполняет своё назначение только при наличии методов и технических средств контроля параметров геофизической аппаратуры и оценки качества результатов измерений. Система контроля и оценки качества должна учитывать технологический процесс подготовки и проведения геофизических измерений. На основе получаемой при этом информации должны вырабатываться решения, позволяющие управлять всем процессом ГИС с целью обеспечения получения требуемых результатов с гарантированной точностью и достоверностью при минимальных затратах времени и средств. Представляется, что система контроля и оценки качества результатов ГИС должна содержать этапы, соответствующие системе организации и проведения геофизических исследований.

Условно выделено десять этапов системы контроля и оценки качества результатов ГИС (рис. 5.1). Для каждого этапа определены его целевая функция, программа исследований, техническое обеспечение и содержание управляющего решении по завершении этапа.

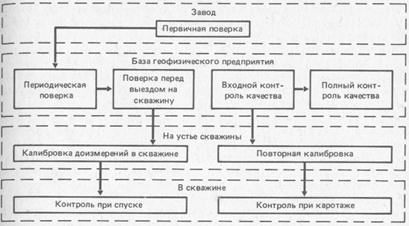

Рис. 5.1. Поэтапная схема контроля результатов ГИС.

Этап 1 – первичная поверка аппаратуры.

Осуществляется при спуске аппаратуры на заводе-изготовителе и входном контроле её в условиях геофизического предприятия. В метрологическом отношении целью этапа является стандартизация рабочих средств измерения, в том числе и после их ремонта, затронувшего метрологические параметры аппаратуры.

Содержание работ.

1. Установление работоспособности аппаратуры по полной программе, в соответствии с техническими условиями на аппаратуру.

2. Проверка эксплуатационных характеристик: баростойкости, теплостойкости, вибростойкости.

3. Проверка стандартности по всей совокупности метрологических параметров, как основных, так и дополнительных (устанавливается соответствие поверяемой аппаратуры её эталонному образцу).

4. Установление уровня статистических и динамических составляющих погрешностей измерений.

Техническое оснащение.

Универсальный стенд для определения работоспособности и эксплуатационных характеристик аппаратуры. Многозначные образцовые меры измерений (стандартные образцы состава и свойств горных пород, поверочные установки, имитаторы), воспроизводящие несколько значений измеряемых физических величин в рабочем диапазоне их измерения. Контрольно-поверочная скважина, максимально удовлетворяющая требованиям оценки сходимости и воспроизводимости результатов измерений для всей измерительной системы (скважинный прибор, кабель, наземная измерительная панель, устройство для регистрации результатов измерений).

Управленческие решения.

1. Аппаратура удовлетворяет по всей совокупности эксплуатационных и метрологических параметров нормативно-технической документации (НТД) и условиям её применения и передаётся для производственного использования.

2. Аппаратура не удовлетворяет требованиям НТД по отдельным частным параметрам. Она передаётся в ремонт в условиях геофизического предприятия, эксплуатирующего аппаратуру.

3. По большинству параметров, как эксплуатационных, так и метрологических, аппаратура не удовлетворяет требованиям НТД и возвращается на завод-изготовитель.

Этап 2 – периодическая поверка.

Осуществляется в стационарных условиях геофизического предприятия, эксплуатирующего аппаратуру с периодичностью, регламентированной НТД на методы и средства поверки. Цель этапа – установление соответствия метрологических параметров аппаратуры их номинальным значениям.

Содержание работ.

1. Проверка эксплуатационных характеристик аппаратуры по ограниченной программе.

2. Проверка стабильности и соответствия номиналу основных нормируемых метрологических параметров.

3. Установление уровня статистических и динамических составляющих погрешности измерений.

Техническое оснащение.

Испытательный стенд с менее широким, чем на этапе 1, набором воспроизводимых условий для оценки работоспособности аппаратуры. Целесообразно предусмотреть испытания на термостабильность и вибростойкость. Образцовые средства измерений (поверочные установки, имитаторы), воспроизводящие как минимум крайние значения измеряемых параметров. Контрольно-поверочная скважина, удовлетворяющая требованиям, приведённым в этапе 1.

Управленческие решения.

1. Аппаратура имеет номинальные метрологические параметры и пригодна к эксплуатации.

2. Поверяемые параметры аппаратуры отличаются от номинальных значений. Рекомендуется ремонт в условиях геофизического предприятия.

3. Степень нестандартности аппаратуры значительная. Необходима поверка аппаратуры по полной программе в соответствии с содержанием работ этапа 1.
