Результаты расчетов по формулам (1.1-1.3) сведены в таблицу 1.1.
Таблица 1.1 – Данные для построения сезонных графиков расхода тепла в зависимости от температуры наружного воздуха
|
tн |
+18 |
+8 |
-24 |
-31 |
|
Qо, Гкал/час |
0 |
5,510 |
23,143 |
27,000 |
|
Qv, Гкал/час |
0 |
0,035 |
0,147 |
0,172 |
|
Qhmd, Гкал/час |
2,23 |
3,48 |
3,48 |
3,48 |
|
Qå, Гкал/час |
2,23 |
9,025 |
26,77 |
30,652 |
Построенный график приведен на Рис. 1.1.
Для построения графика теплового потребления в зависимости от продолжительности стояния наружных температур составлена таблица 1.2 [3].
Таблица 1.2 – Данные для построения сезонных графиков расхода тепла в зависимости от продолжительности стояния температур
|
Интервал температур, ° С |
- 50 и ниже |
- 50 ¸ - 45 |
- 45 ¸ - 40 |
- 40 ¸ - 35 |
- 35 ¸ - 30 |
- 30 ¸ - 25 |
- 25 ¸ - 20 |
|
Часы стояния |
- |
- |
- |
2 |
47 |
275 |
630 |
|
Интервал температур, ° С |
- 20 ¸ - 15 |
- 15 ¸ - 10 |
- 10 ¸ - 5 |
- 5 ¸ 0 |
0 ¸ 5 |
5 ¸ 8 |
Всего часов |
|
Часы стояния |
800 |
666 |
596 |
561 |
583 |
760 |
4920 |
Построенный график представлен на рис. 1.2.
1.2.2 Построение годового графика по месяцам
Для построения годового графика потребления тела по месяцам необходимы среднемесячные температуры наружного воздуха [2]. Температуры приведены в таблице 1.3.
Таблица 1.3 – Среднемесячные температуры наружного воздуха
|
Месяц |
tн,ср, °С |
Месяц |
tн,ср, °С |
Месяц |
tн,ср, °С |
|
Январь |
-22,3 |
Май |
11,1 |
Сентябрь |
13,9 |
|
Февраль |
-17,2 |
Июнь |
17,4 |
Октябрь |
4,7 |
|
Март |
-8,5 |
Июль |
21,1 |
Ноябрь |
-8,1 |
|
Апрель |
3,1 |
Август |
20,0 |
Декабрь |
-18,5 |
Расчет среднемесячного теплопотребления произведен по формулам (1.1-1.3) и сведен в таблицу 1.4.
Таблица 1.4 – Данные для построения графика теплового потребления по месяцам
|
Месяц |
Qо |
Qv |
Qо+ Qv |
Qhmd |
Qå |
|
Январь |
22,206 |
0,141 |
22,348 |
3,48 |
25,828 |
|
Февраль |
19,396 |
0,124 |
19,519 |
3,48 |
22,999 |
|
Март |
14,602 |
0,093 |
14,695 |
3,48 |
18,175 |
|
Апрель |
8,210 |
0,052 |
8,263 |
3,48 |
11,743 |
|
Май |
0 |
0 |
0 |
2,23 |
2,23 |
|
Июнь |
0 |
0 |
0 |
2,23 |
2,23 |
|
Июль |
0 |
0 |
0 |
2,23 |
2,23 |
|
Август |
0 |
0 |
0 |
2,23 |
2,23 |
|
Сентябрь |
0 |
0 |
0 |
2,23 |
2,23 |
|
Октябрь |
7,329 |
0,047 |
7,375 |
3,48 |
10,855 |
|
Ноябрь |
14,382 |
0,092 |
14,473 |
3,48 |
17,953 |
|
Декабрь |
20,112 |
0,128 |
20,240 |
3,48 |
23,720 |

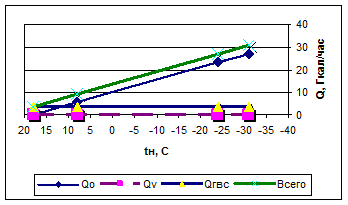

Рис 1.1 - График теплопотребления в зависимости от температуры наружного воздуха

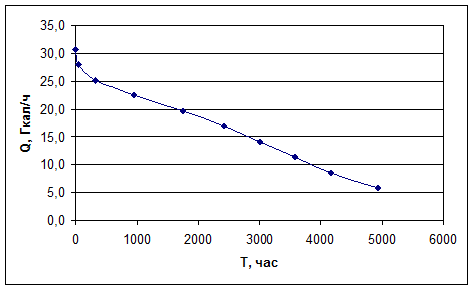

Рис 1.2 - График теплопотребления в зависимости от продолжительности стояния температур наружного воздуха

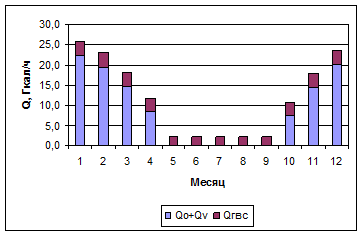

Рис. 1.3 – График теплового потребления по месяцам
1.3 Графики регулирования температуры сетевой воды
Центральным называется регулирование отпуска теплоты от теплоисточника в его тепловые сети. Центральным регулированием определяется график изменения температур, а иногда и расходов воды в подающих трубопроводах тепловых сетей [6].
