Приложение Б – Графики регулирования температуры сетевой воды

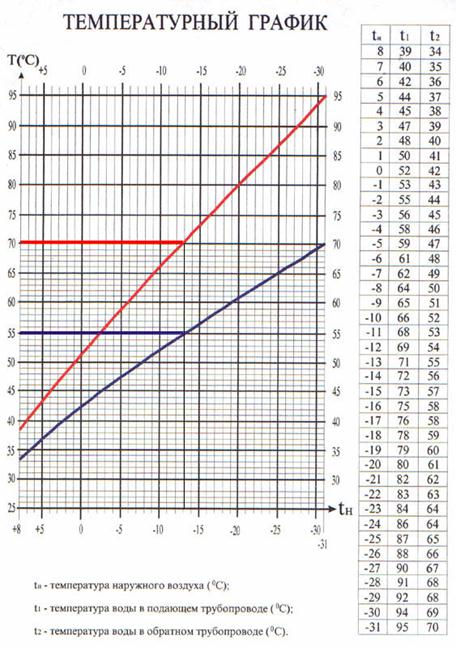

Рис. Б.1 – График 95-70С

Приложение В – Гидравлический расчет теплосети

Таблица В.1 – Гидравлический расчет теплосети квартальной котельной, расположенной по улице Ясной, котельных №22, №28, №3 Краснофлотского района, подключаемых к врезке тепловой сети идущей от ЦТК 337/03

Номер расчетного участка

Р А С Ч Е Т Н Ы Е Д А Н Н Ы Е У Ч А С Т К А

Потери напора от источника тепла

Располагаемый напор в конце участка Hр

Примечание

диаметр трубопровода

длина участка, L

Эквивалентная длина местных сопротивлений Lэ, м

Расход сетевой воды, G

скорость воды, W

удельные потери гнапора при К=0,5мм R

эквивалентная шероховат.,К

поправочный коэффициент к удельным потерям в

расчетное значение удельных потерь Rp

п о т е р и н а п о р а н а у ч а с т к е

по одному трубопроводу

всего по двум трубопроводам

линейные Hл

местные Hм

всего H



мм

м

м

т/ч

м/с

мм/м

мм



мм/м

мм

мм

мм

м

м

м



1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

От врезки УТК 337/03 до квартальной котельной

1

500

111

127,2

649,81

0,88

1,45

3,5

1,71

2,48

275

184

460

0,92

0,92

46,08



2

500

161

100,7

606,22

0,82

1,25

3,5

1,71

2,14

345

126

470

0,94

1,86

45,14



3

500

324

174,9

569,9

0,78

1,1

3,5

1,71

1,88

609

192

802

1,60

3,46

43,54



4

400

109

96,96

403

0,86

1,7

3,5

1,74

2,96

323

165

487

0,97

4,44

42,56



5

300

121

120,4

385,06

1,48

7,5

3,5

1,79

13,43

1625

903

2528

5,06

9,49

37,51



6

300

99

81,2

373,08

1,4

7

3,5

1,79

12,53

1240

568

1809

3,62

13,11

33,89



7

300

110

53,2

366,47

1,4

6,8

3,5

1,79

12,17

1339

362

1700

3,40

16,51

30,49



8

300

107

60,2

365,42

1,4

6,7

3,5

1,79

11,99

1283

403

1686

3,37

19,89

27,11



9

300

55

67,2

306,18

1,18

4,7

3,5

1,79

8,41

463

316

778

1,56

21,44

25,56



10

300

179

99,4

266,37

1

3,5

3,5

1,79

6,27

1122

348

1470

2,94

24,38

22,62



11

300

513

191,8

253,93

0,96

3,4

3,5

1,79

6,09

3124

652

3776

7,55

31,94

15,06



12

300

85

67,2

242,01

0,9

2,8

3,5

1,79

5,01

426

188

614

1,23

33,16

13,84



13

300

203

113,4

186,08

0,69

1,7

3,5

1,79

3,04

617

193

810

1,62

34,78

12,22



14

250

134

106,4

164,09

1

4,5

3,5

1,82

8,19

1097

479

1576

3,15

37,94

9,06



15

250

92,5

92,4

157,58

0,84

3,3

3,5

1,82

6,01

556

305

861

1,72

39,66

7,34



16

250

320

96,32

150,12

0,84

3,3

3,5

1,82

6,01

1923

318

2241

4,48

44,14

2,86



Ответвление 14-18

17

70

50

10,5

3,53

0,28

1,9

3,50

2,11

4,01

200,50

19,95

220,45

0,44

38,38

8,62



18

50

63

6,3

0,78

0,14

0,48

3,50

2,22

1,07

67,41

3,02

70,43

0,14

38,52

8,48



Ответвление 14-19

19

50

20

3,7

2,98

0,45

7,4

3,5

2,22

16,43

329

27

356

0,71

38,65

8,35



Ответвление 9-27

24

200

39

28

39,81

0,35

0,7

3,5

1,86

1,30

51

20

70

0,14

21,58

25,42



25

125

52

19,4

31,06

0,74

6

3,5

1,95

11,70

608

116

725

1,45

23,03

23,97



26

125

46

11,3

21,51

0,5

2,9

3,5

1,95

5,66

260

33

293

0,59

23,62

23,38



27

100

138

27,7

14,44

0,53

4,4

3,5

2,01

8,84

1220

122

1342

2,68

26,30

20,70



Ответвление 24-28

28

70

20

15,3

7,64

0,6

8,8

3,5

2,11

18,57

371

135

506

1,01

22,59

24,41



Ответвление 25-30

29

80

20

7,1

9,55

0,52

5,2

3,5

2,06

10,71

214

37

251

0,50

23,53

23,47



30

50

30



2,47

0,38

5,4

3,5

2,22

11,99

360

0

360

0,72

24,25

22,75



Ответвление 26-31

31

80

10



7,07

0,39

2,9

3,5

2,06

5,97

60

0

60

0,12

23,74

23,26
