Принимаем расположение вертикальных заземлителей по контуру с расстоянием между смежными заземлителями равным 2 l. По таблице 3,2 и 3,3 [11] найдем действительные значения коэффициента использования hВ и hГ, исходя из принятой схемы размещения вертикальных заземлителей, hВ = 0,66, hГ = 0,39. Определяем необходимое количество вертикальных заземлителей по формуле:

Вычисляем общее расчетное сопротивление заземляющего устройства R с учетом соединительной полосы:

Заземляющее устройство рассчитано правильно, так как R £ [r3].

6.5 Расчет прочности грузозахватных устройств

Основным несущим гибким элементом инвентарного канатного стропа является стальной проволочный канат. Наиболее характерными дефектами стропов являются: обрыв проволок, некачественная заплетка концов каната, расплющивание и расплетка прядей, износ проволок и коррозионное повреждение прядей каната,

трещины, расслоения, надрывы и коррозионные раковины на поверхностях подвески, крюка, втулки, ковша, сращивание концов каната с помощью узлов.

Канатные стропы следует изготовлять из цельного каната. Сращивание канатов не допускается. При изготовлении ветвей стропов концы канатов должны заделываться способом заплетки, гильзоклиновым соединением или с помощью алюминиевой втулки.

Грузоподъемность стропа с нормируемым запасом должна соответствовать усилию, которое на него передается от веса поднимаемого груза.

Разрывное усилие каната R, кН, определяют по формуле:

R = S x К

Где: S - нагрузка, действующая на канат, кH.

К - коэффициент запаса прочности.

Стропы рассчитываются с учетом количества ветвей канатов и угла их наклона к вертикали.

Усилие в каждой ветви строп определим по формуле:

Где: n - коэффициент, зависящий от угла наклона, a.

Qгр - масса поднимаемого груза, кг.

m - число ветвей каната.

К1 - коэффициент неравномерности нагрузки на ветвь стропа, зависящий от числа ветвей.

Задание: необходимо установить диаметр каната 6х37 при типе касания ТЛК – 0 для строповки груза Qгр = 2000 кг (что соответствует весу груза Qгр = 20кН), число ветвей m = 4, ветви расположены под углом a = 45о к вертикали.

Определим усилие в ветви стропа:

S = 1,41 х 20 / (4 х 0,75) = 9,4 кН

Принимаем К = 6 и определим необходимое разрывное усилие:

R = 9,4 х 6 = 56,4 кН

Необходимое ближайшее разрывное усилие S = 66.5 кН, что соответствует канату диаметром 11,5 мм.

В случае уменьшения угла a уменьшается усилие S, тогда потребуется канат меньшего диаметра.

Анализ условий труда

Основными особенностями которые отличают производство строительно-монтажных работ от других современных промышленных предприятий, являются:

недостаточный уровень механизации и автоматизации труда, который вызывает необходимость применять значительные физические усилия для выполнения работ;

постоянное перемещение рабочих мест и орудий труда в результате чего, требуется заново решать вопросы безопасности труда;

необходимость совмещения профессий близких по характеру труда.

В процессе производства монтажа тепловых сетей на рабочего воздействуют различные вредные факторы. Основными из них являются длительные мышечные напряжения и поднимание тяжестей. Кроме того, при сварке трубопроводов на человека воздействует интенсивное излучение и вредные газовые выделения. При работе с различными пневмоинструментами на рабочей площадке возникает шум. Шум, также возникает в следствии работы вентиляторных установок, компрессоров и сварочных агрегатов. Помимо этого, работа данных устройств вызывает вибрацию.

Для устранения последствий от вредных воздействий связанных с переносом тяжестей и длительных физических напряжений требуется максимально механизировать производство строительно-монтажных работ. Подъем и монтаж арматуры и трубопроводов осуществлять с помощью подъемных механизмов. При работе на высоте более 1 м от уровня земли или пола требуется устройство подмостей, лесов или стремянок, в зависимости от ситуации.

Для обеспечения оптимальных условий работы при сварочных работах необходимо применять светофильтры. Кроме того место проведения сварочных и других огневых работ должно быть обеспечено средствами пожаротушения.

Существенное влияние на рабочих оказывает климат на рабочих площадках. В данном проекте принято, что строительные работы производятся в теплый период. Так как в теплый период года возможны высокие температуры воздуха, при огневых и сварочных работах необходимо предусматривать вентиляторные установки.

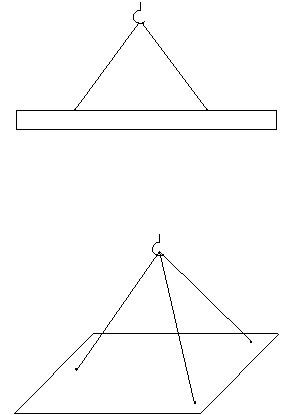

Рис 6.2 – Схемы строповки
