В стенке подкрановой ветви делаем прорезь, в которую заводим стенку траверсы.

Для расчета шва крепления траверсы к подкрановой ветви (ш3) составляем комбинацию усилий, дающую наибольшую опорную реакцию траверсы.

Такая комбинация: N = 543,65 кН; М = 6,64 кНм.

543,65·45/(2·150) – 664/150 + 1161,39·0,9 = 1122,37 кН

Коэффициент 0,9 учитывает, что усилия N и М приняты для второго основного сечения нагрузок.

Требуемая длина шва

1122,3/(4·0,6·16,2) = 28,9 см

Высота траверсы из условия прочности стенки подкрановой ветви в месте крепления траверсы:

1122,37/ (2·0,844·14) = 47,5 см

Принимаем 60 см.

Проверим прочность траверсы как балки, нагруженной усилиями N, М, ДMAX. Нижний пояс траверсы принимаем конструктивно из листа 460х12 мм, верхние горизонтальные ребра – из двух листов 180х12.

Геометрические характеристики траверсы:

Положение центра тяжести траверсы:

ун = (2·18·1,2·44,4 + 1,2·58,8·30,6 + 1,2·46·0,6)/(2·18·1,2 + 1,2·58,8 + 1,2·46) = 24,3 см

Iх = 1,2·58,83/12 +1,2·58,8·6,32 + 1,2·46·23,72 + 2·18·1,2·20,12 = 71588,792 см4

71588,792/35,7 = 2005,29 см3

Максимальный изгибающий момент при второй комбинации усилий:

(33924,2/150+543,65·45/(2·150))(150 – 45) = 46309 кНсм

46309/2005,29 = 23,09 < R = 24 кН/см2

Максимальная поперечная сила в траверсе:

543,65·45/(2·150) – 6,64/150 +1,2·1161,39·0,9/2 = 708,65 кН

708,65/(1,2·58,8) = 12,05 < Rср = 14 кН/см2.

3.7 Конструкция и расчет базы колонны

Ширина нижней части колонны 150 см >100 см, поэтому проектируем базу раздельного типа.

Расчетная комбинация усилий в нижнем сечении колонны (сечение 4-4):

M = 688,1521кНм; N = 1144,86 кН

Усилия в ветвях колонны:

68815,21/145 +2086,61·65,4/145 = 1415,72 Кн; 1620 кН.

База наружной ветви.

Требуемая площадь плиты

1620/0,54 = 3000 см

; (Бетон М100).

По конструктивным соображениям свес плиты c2 должен быть не менее 4см.

Тогда 9,9 +2·4 = 57,9 см. Принимаем В = 60 см;

= 3000/60 = 50 см. Принимаем L = 50 см; 50·60 = 3000 см2.

Среднее напряжение в бетоне под плитой

= 1620/3000 = 0,54 кН/см2

Из условия симметричного расположения траверс относительно центра тяжести ветви расстояние между траверсами в свету равно:

18 +1,2 – 5) = 28,4 см; при толщине траверсы 12 мм с1 = (50 – 28,4 – 2·1,2)/2 = 9,6 см

Определяем изгибающие моменты на отдельных участках плиты:

Участок 1 (консольный свес 9,6 см)

54·9,62/2 = 24,9 кНсм

Участок 2 (консольный свес )

М2 = 0,54·52/2 = 6,75 кНсм

Участок 3 (плита, опертая на четыре стороны; b/a = 47,1/18 = 2,6 >2; a = 0,125);

·0,54·182 = 21,87 кНсм

Участок 4 (плита, опертая на четыре стороны; b/a = 47,1/9,2 = 5,1 >2; a = 0,125);

,54·9,22 = 5,7 кНсм

Принимаем для расчета МMAX = М1 = 24,9 кНсм.

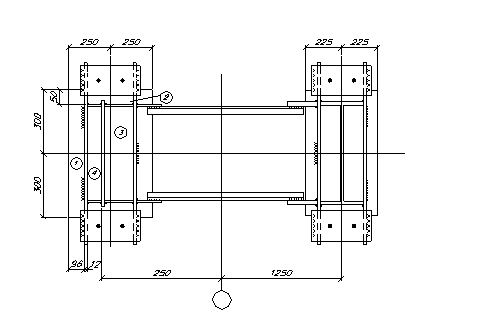

Рис.3.4. База колонны

Требуемая толщина плиты = Ö (6·24,9/22) = 2,6 см

Принимаем 28 мм (2 мм – припуск на фрезеровку).

Высоту траверсы определяем из условия из условия размещения шва крепления траверсы к ветви колонны. В запас прочности все усилия в ветви передаем на траверсы через 4 угловых шва. Сварка полуавтоматическая проволокой марки Св-08А, d = 2 мм; kш = 8 мм. Требуемая длинна шва:

1620/(4·0,8·16,2) = 31,25 см
