; М = (247·12/1000 +1,8)1,4·302 = 6002,64 кг.

Мк = ((1164,96·6/0,3)1,6 + (3202,95·18/0,5))7850·10-3/240 = 8385,12 кг

Таблица 1.2 Сравнение вариантов

По экономическим соображениям для дальнейшей разработки принимаем 1-ый вариант.

2. РАСЧЕТ ПОПЕРЕЧНОЙ РАМЫ КАРКАСА ЗДАНИЯ

2.1 Нагрузки, действующие на раму

2.1.1 Постоянная нагрузка

Равномерно-распределенная нагрузка от веса покрытия, приложенная к ригелю рамы, = 1,1152·6 = 6,69 кН/м

Рис.2.1.Схема постоянной нагрузки

2.1.2 Снеговая нагрузка

Равномерно распределенная расчетная снеговая нагрузка, приложенная к ригелю рамы,

1,5·1·1,6·6 = 14,4 кН/м

2.1.3 Ветровая нагрузка

qeq = w0 k eq cegf b = 0,38·0,755·0,8·1,4·6 = 1,93 кН/м.

се3 = - 0,58 при b/ℓ = 144/30 = 4,8>2, h1/ℓ = 27/30 = = 0,9

qeq = w0 k eq ce3gf b = 0,38·0,755·0,58·1,4·6 = 1,4 кН/м.

W = w0 kтDН0 cegf b = 0,38 ((0,94 +0,891)/2)·(27 –

-23,4)0,8·1,4·6 = 8,42 кН. W = Wce3 /ce = 8,42·0,58/0,8 = 6,1 кН.

2.1.4 Нагрузка от мостовых кранов

1,1·0,95(400(1 + 0,867 + 0,475 + 0,342) +1,1·22,392 + 1,1·1,5·1,5·6 = 1161,39 кН Рис.2.2. Схема ветровой нагрузки

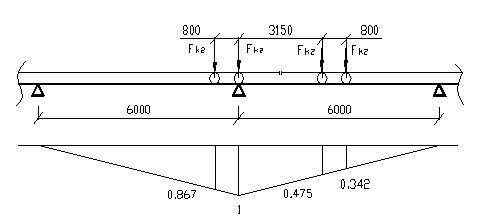

Рис.2.3. Схема определения вертикальной крановой нагрузки

F¢к = (9,8Q +Qк)/n – Fк = (9,8·80 + +1300)/4 – 400 = 121 кН.

Dmin = 1,1·0,95·121(1+0,867 +0,475 + +0,342) + 1,1·22,392 + 1,1·1,5·1,5·6 = =378,86 кН.

ек =1161,39·0,75 = =871,04 кНм.

ек = 378,86·0,75 = =284,15 кНм.

Расчетная горизонтальная сила

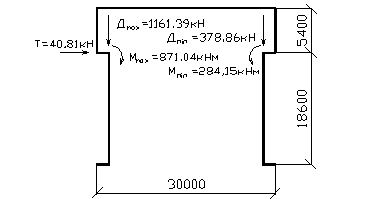

Рис.2.4. Схема нагрузки от мостовых кранов

·80 +380)/4 = 14,55 кН.

14,55·2,684 = 40,81 кН.

2.2 Статический расчет поперечной рамы

Расчет выполняется на ЭВМ. Результаты расчета сведены в таблицу 2.1.

3. РАСЧЕТ ВНЕЦЕНТРЕННО-СЖАТОЙ КОЛОННЫ РАМЫ

3.1 Выбор невыгоднейших расчетных усилий в колонне рамы

Для верхней части колонны (сечение 1-1): М1 = -392,403 кНм, N1 = -294,75 кН; (сечение 2-2): М2 = -339,242 кНм, N2 = -543,65 кН, М2 = -339,242 кНм.

Для нижней части колонны (сечение 3-3): N1 = -1510,65 кН, М1 = -769,43 кНм; (сечение 4-4): N2 = -2086,61 кН, М2 = 688,1521 кНм.

Соотношение жесткостей верхней и нижней частей колонны ; материал колонны – сталь марки С245. Бетон фундамента марки М100.

3.2 Определение расчетных длин колонны в плоскости рамы

5,4/18,6 = 0,29< 0,6; -2086,61/ (-294,75) = 7,08 > 3, Þ

Для нижней части колонны lx1 = 2·1860 = 3720 см.

Для верхней части колонны lx2 = 3·540 = 1620 см.

3.3 Определение расчетных длин колонны из плоскости рамы

1860 см;

540 – 125 = 415 см.

3.4 Расчет верхней части колонны

Сечение верхней части колонны принимаем в виде сварного двутавра высотой hB = 450 мм. Для симметричного двутавра ; 0,35·45 = =15,75 см; (1620/18,9) Ö (24/ 20600) = 2,9; =39240,3/ (294,75·0,35·45) = 8,45. Принимаем , тогда 4; 1,34·8,45 = 11,34; 0,106, Þ Атр = 294,75/(0,106·24) = 115,9 см2 Компоновка сечения: ·1,2 = 42,6 см

Из условия местной устойчивости:

68,85 и 42,6/68,85 = 0,62 см.
