Стык поясов.

Расчетное усилие в поясе:

Необходимое количество болтов на полунакладке:

Болты из стали 40Х"СЕЛЕКТ". dболта=20мм, dотв=22 мм

Принимаем газопламенную обработку соединяемых поверхностей без консервации, контроль натяжения по углу поворота.

Примем количество болтов, размещаемых на полунакладке n=8 шт.

Пояс балки перекрывается тремя накладками:

300х12 – одна накладка

135х12 – две накладки

Определим расстояния между болтами. Для высокопрочных болтов:

Стык стенок.

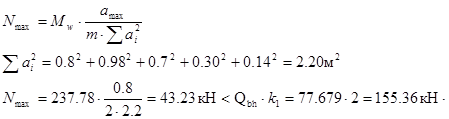

Представим момент как сумму пар сил.

m=2 – количество вертикальных рядов

т. 7.8 (уч. Беленя)® при a=0,957 k=6

Принимаем шаг болтов а=800/5=160мм

амах =160×5=800мм

Проверим стык стенки.

Натяжение высокопрочного болта:

Натяжение выполняем по углу поворота.

Проверяем ослабление нижнего растянутого пояса отверстиями под болты.

Учитываем ослабление отверстиями. При проверке прочности пояса в расчет берем условную площадь Аус =1.18Аn =1,18*51=60,18.

Проверяем ослабление накладок в середине стыка четырьмя отверстиями.

Так как Anнакл<0,85Af, то увеличиваем толщину накладок. Принимаем накладки толщиной 14мм.

Рис. 4.9 Монтажный стык главной балки на высокопрочных болтах

5. Расчет центрально сжатой колонны К4 сплошного сечения

5.1 Расчет сплошного сечения

Сталь колонны С 345 по ГОСТ 27772-88. Отметка верха этажа Н=6.0 м.

Рис 5.1 Сечение колонны К4

RГБ мы нашли верно.

Балки к колоннам сплошного сечения будут примыкать сбоку.

Подбор сечения колонны.

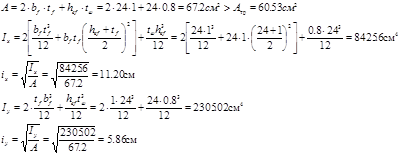

Исходя из условий общей устойчивости, находим требуемую площадь.

Ry=32 кН/см2 при tf=10…20 мм

Примем тогда из т.72

Принимаем сечение:

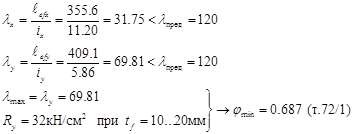

Проверка общей устойчивости.

Общая устойчивость обеспечена.

Проверка местной устойчивости полки.

Табл. 29. Без окаймления уголками.

Местная устойчивость полки обеспечена.

Проверка местной устойчивости стенки.

Местная устойчивость стенки обеспечена.

Сопряжение главной балки с колонной сплошного сечения.

Балки примыкают к колонне сбоку. Сопряжение балок с колонной гибкое. Балки опираются на опорный столик и фиксируются к колонне на болтах. Болты устанавливаются конструктивно. Опорная реакция балки передается на опорный столик колонны. Столик приваривается к полке колонны по трем сторонам

Примем tоп.ст. =30мм >tорГБ

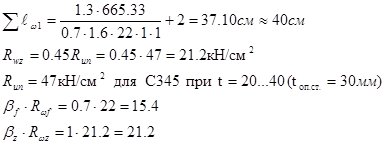

Определяем суммарную длину швов для прикрепления опорного столика к колонне.

Принимаем сварку ручную покрытыми электродами.

Для С345 по т.55 принимаем электрод Э50

По т.56 Rwf =22кН/см2

При ручной сварке:

По т.38 принимаем kfmin =8мм

Примем kf =16мм

Расчет по металлу шва определяющий.

Принимаем:

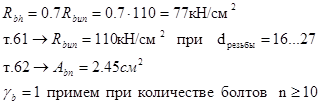

Примем болты класса точности В. Болты М20. Класс болтов 5.6.

dб =20мм, dотв =22 мм.

Определяем максимальные расстояния между болтами по [т.39/1]:

Максимальное расстояние между центрами болтов в крайних рядах при отсутствии окаймляющих уголков

Максимальное расстояние от центра болта до края элемента

Примем:

База колонны К4 сплошного сечения с фрезерованным торцом.

Для колонны сплошного сечения примем базу с фрезерованным концом. Конец колонны фрезеруется, плита строгается.

Примем класс бетона В10.

- по т.13 СНиП 2.03.01-84* "Бетонные и железобетонные конструкции"

Примем В=430мм.

Определим давление под подошвой фундамента. Оно распределяется равномерно.

Определим толщину плиты приближенным способом.

Находим момент в плите по кромке колонны, рассматривая трапециевидный участок плиты как консоль.
