Проектирование металлической балочной клеткиРефераты >> Строительство >> Проектирование металлической балочной клетки
Плотность стали
кН /м
, коэффициент надежности по нагрузке для конструкций из стали
.
Сбор нагрузок на настил производим в табличной форме
Таблица 2.1 Нагрузка на 1 м
настила
|
N п/п |
Вид нагрузки |
Усл. обозн. |
Ед. изм. |
Нормативная нагрузка |
Коэффициент надежности по нагрузке γf |
Расчётная нагрузка |
|
Постоянные нагрузки | ||||||
|
1 |
Собственный вес настила tн · γs = 0,012· 78,5 |
qсн |
кН/м2 |
0,942 |
1,05 |
0,989 |
|
Временные нагрузки | ||||||
|
2 |
Длительные (вес оборудования) |
qвр.дл. |
кН/м2 |
8 |
1,1 |
8,8 |
|
3 |
Кратковременная (вес продукции) |
qвр.кр |
кН/м2 |
17 |
1,3 |
22,1 |
|
Итого |
|
кН/м2 |
25,942 |
31,89 | ||
Расчет сочетаний нагрузок
Суммарное значение нормативной нагрузки на настил
= (0,942 + 0,95*8 + 0,9*17)*0,95 = 22,65 кн/м2
где: Ψ1=0,95 – коэффициент сочетаний для временных длительных нагрузок;
Ψ2=0,90 – коэффициент сочетаний для временных кратковременных нагрузок;
γn=0.95 – коэффициент надежности для II группы ответственности здания;
Требуемая толщина настила
,
пролет настила
.
Ориентировочно ширина полки балки настила принимается
= 0,1 м, тогда расчетный пролет настила равен
160 – 10 = 150 см.
 |

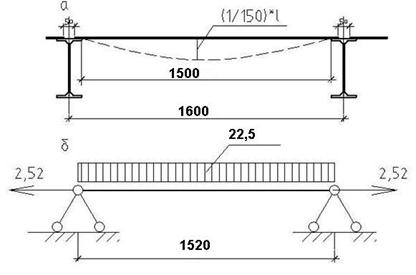

Рис. 2.1 Стальной настил: а – конструктивная схема б – расчётная схема
;
= 150;
– цилиндрическая жесткость пластинки;
=
= 2,31·10
кН/см
;
= 0,3 – коэффициент Пуассона.
где
- нормативная нагрузка на настил в кН/м2.
,
Требуемая толщина настила
= 1,52 см; принимаем
мм.
Полученная толщина настила из условия жесткости больше рациональной
мм, поэтому принимаем
мм, настил подкрепляем ребрами, расположенными перпендикулярно балкам настила.
Шаг ребер
см.
Принимаем шаг ребер
90 см.
Рис. 2.2 расстановка рёбер жесткости
Расчетная схема настила с ребром жесткости представляет собой однопролетную балку таврового сечения пролетом lр, равным расстоянию между центрами площадок опирания настила на балки. В состав условного сечения балки включена часть настила шириной:
где
;
кН/смпри t = 8 мм табл. 51 [1]; E = 2,1· 10кН/см;
=19,03 см;
= 39,06 см;
см <
см.
= 10 см
 |
Рис. 2.3 Настил, усиленный ребрами жесткости: а – конструктивная схема; б – расчетная схема
Геометрические характеристики расчетного сечения настила, подкреплённого ребрами:
= 39,06 · 1 + 10 · 1 = 49,06 см– площадь сечения.
Находим положение центра тяжести относительно оси х1
=3,5 см,
где
= 4+0,4 = 4,4 см.
Момент инерции относительно оси х
