Суммарное значение нормативной нагрузки на балку:
=
=(0,872+0,206+0,22+0,95*8+0,9*17)*0,95=22,99 кН/м2
Погонная нормативная нагрузка на главную балку:
кН/м.
Суммарное значение расчетной нагрузки на балку настила:
=
=(0,916+0,216+0,548+0,95*8,8+0,9*22,1) *0,95 =28,43 кн/м2
Погонная расчетная нагрузка:
Рисунок 4.2 Расчетная схема главной балки
Максимальный изгибающий момент:
Максимальная поперечная сила:
4.2 Конструктивный расчет
Главная балка бистальная: сталь поясов – С255; сталь стенки - С245.
По табл. 51 для стали С255 по ГОСТ 27772-88 для листового профиля при толщине
Þ
.
По табл. 6

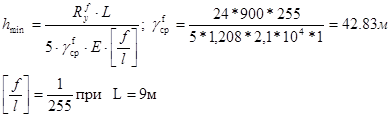

Минимальная высота балки:
Примем с учетом сортамента листового проката tw=10 мм.

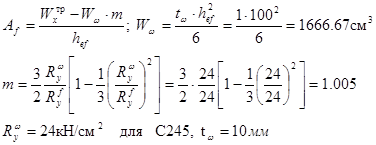

Из условия экономичности оптимальная высота балки:
Примем hef =1000мм

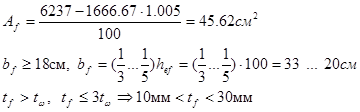

Принимаю tf = 20мм, bf =300мм. По ГОСТ 82-70*
Рисунок 4.3 Поперечное сечение главной балки
Проверка подобранного сечения.

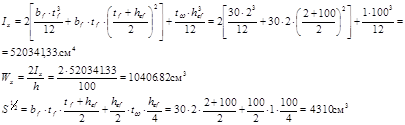

Находим геометрические характеристики.
Расчет геометрических характеристик сечения по программе «Конструктор сечений»
|
Элемент сечения |
Угол |
Зеркально |
|
Лист 1000 x 10 |
90 град |
- |
|
Лист 300 x 20 |
0 град |
- |
|
Лист 300 x 20 |
0 град |
- |
|
Параметр |
Значение |
Единицы измерения | |
|
A |
Площадь поперечного сечения |
220 |
см2 |
|
Iy |
Момент инерции относительно центральной оси Y1 параллельной оси Y |
520341,33 |
см4 |
|
Wu+ |
Максимальный момент сопротивления относительно оси U |
4310 |
см3 |
|
zm |
Координата центра масс по оси Z |
70 |
см |
Корректировка нагрузки с учетом фактического значения собственного веса главной балки
Суммарное значение нормативной нагрузки на балку:
==(0,872+0,206+78,5*220*10-4/5,2+ 0,95*8+ 0,9*17)*0,95=23,09 кн/м2
Погонная нормативная нагрузка на главную балку:
кН/м.
Суммарное значение расчетной нагрузки на балку настила:
==(0,916+0,216+78,5*220*10-4*1,05/6 + +0,95*8,8+0,9*22,1)*0,95=28,20 кн/м2
Погонная расчетная нагрузка:
Корректировка внутренних усилий
Максимальный изгибающий момент:
Максимальная поперечная сила:
Проверка прочности.
Уточняем расчетное сопротивление Ryf при tf =20мм для стали полки С255:
т.51Þ Ryf =24 кН/см2
Проверка прочности по нормальным напряжениям:
Прочность по нормальным напряжениям обеспечена.

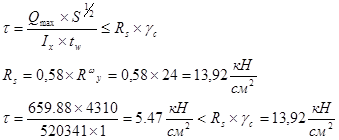

Проверка прочности по касательным напряжениям:
Прочность по касательным напряжениям обеспечена.
Проверка жесткости.
 |
Коэффициент a учитывает изменение сечения по длине балки.
Примем a=0.85
Жесткость балки обеспечена
4.3 Изменение сечения главной балки
Выполним изменение сечения главной балки за счет ширины поясных листов. Рационально выполнить изменение сечения на расстоянии
При этом учитываем, что место примыкания ребра не должно совпадать с местом изменения сечения.
Принимаем х=1.5м
