кН;

По табл. 4 СНиП II-23-81* определим значение нормативного сопротивления металла шва по временному сопротивлению Rwun = 41 кН/см2. Тогда согласно табл. 4 СНиП II-23-81* расчетное сопротивление углового шва условному срезу по металлу шва:

кН/см2,

где gwm = 1,25, - коэффициент надежности по материалу шва.

По табл. 51 СНиП II-23-81* для стали С255 определим временное сопротивление стали разрыву Run = 37 кН/см2. Тогда согласно СНиП II-23-81* расчетное сопротивление углового шва условному срезу по металлу границы сплавления:

кН/см2.

По табл. 34 СНиП II-23-81* для выбранного типа сварки примем соответствующие коэффициенты для расчета углового шва:

bf = 1,1 – по металлу шва;

bz = 1,15 – по металлу границы сплавления.

Определим, какое сечение в соединении является расчетным (более опасное):

кН/см2, Þ расчетным является сечение по металлу границы сплавления.

см.

По табл. 38 СНиП II-23-81* для пояса толщиной 24 мм принимаем катет шва, равный минимальному kf = 7 мм, что больше, получившегося по расчету – 2,9 мм.

3.5 Расчет опорного ребра главной балки

Размеры опорных ребер определим из расчета на смятие торца ребра:

,

где F - опорная реакция балки N (будет равна значению поперечной силы на торце балки, найденной в пункте 3):

кН;

Rp – расчетное сопротивление смятию торцевой поверхности, по табл. 1 СНиПа II-23-81* находим:

кН/см2,

где по табл. 51 СНиП II-23-81* для стали С255 определим временное сопротивление стали разрыву Run = 37 кН/см2; по табл. 2* СНиП II-23-81* для стали по ГОСТу 27772-88, находим, что коэффициент надежности по материалу gm = 1,025.

Найдем требуемую площадь опорного ребра:

см2.

Уже принятая ширина пояса bfx = 36 cм, следовательно толщину ребра определим, как

см,

принимая окончательно tp = 12 мм.

Тогда

см2см2,

сечение подобранного торца балки проходит проверку на смятие.

Проверим опорный участок балки на устойчивость из плоскости балки, как условного опорного стержня, включающего в площадь своего сечения опорные ребра и часть стенки балки шириной bw.

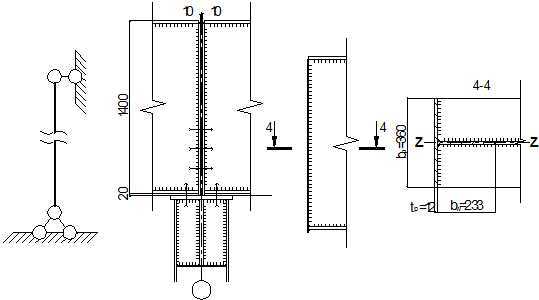

Расчетная схема на устойчивость опорного участка главной балки

см.

Площадь расчетного сечения опорной части балки:

см2.

Момент инерции сечения относительно оси z-z:

см4.

Радиус инерции сечения:

см.

Гибкость:

.

Условная гибкость:

.

Условие устойчивости можно записать в виде:

,

где j = 0,97025 - коэффициент продольного изгиба балки (по табл. 72 СНиПа II-23-81*),

кН/см2 < Ry×gc = 23 кН/см2,

то есть принятая опорная стойка главной балки устойчива.

Рассчитаем прикрепление опорного ребра к стенке балки двухсторонними швами с помощью полуавтоматической сварки проволокой Св-08А при вертикальном расположении шва.

Согласно табл. 4 СНиП II-23-81* расчетное сопротивление углового шва условному срезу по металлу шва:

кН/см2,

где gwm = 1,25, - коэффициент надежности по материалу шва.

По СНиП II-23-81* расчетное сопротивление углового шва условному срезу по металлу границы сплавления:

кН/см2.

По табл. 34 СНиП II-23-81 для выбранного типа сварки примем соответствующие коэффициенты для расчета углового шва:

bf = 0,9 – по металлу шва;

bz = 1,05 – по металлу границы сплавления.

Определим, какое сечение в соединении является расчетным:

кН/см2, Þ расчетным является сечение по металлу шва.

Определим катет сварных швов:

см.

Полученное значение катета шва больше минимального kfmin = 5 мм, поэтому окончательно принимаем kf = 7 мм.

Проверяем длину рабочей части шва

Ребро привариваем к стенке по всей высоте сплошными швами.

3.6 Проектирование стыка главной балки на высокопрочных болтах

Очевидно, что стык необходим по середине балки, где Мmax = 535168 кН·см и Q = 0.

По табл. 61 СНиП II-23-81* выбираем высокопрочные болты для соединения d = 24 мм из стали 40Х "селект" с наименьшим временным сопротивлением Rbun = 110 кН/см2 и площадью сечения болта нетто Abn = 3,52 см2 (табл. 62). По табл. 36 СНиП II-23-81* определяем, что при газопламенной обработке соединяемых поверхностей и при регулировании натяжения болтов по моменту коэффициент трения m = 0,42, коэффициент надежности gh = 1,12 (при разности номинальных диаметров отверстий и болтов d = 1 – 4).

Расчетное усилие, которое может быть воспринято каждой поверхностью трения соединяемых элементов, стянутых одним высокопрочным болтом, определим по формуле

,

где Rbh – расчетное сопротивление высокопрочного болта, принимаемое по формуле (3) в СНиПе II-23-81*:

кН/см2;

gb = 1,0 (при количестве болтов больше 10) коэффициент условий работы соединения.

кН.

Стык поясов

Перекрещиваем тремя накладками каждый пояс балки сечением 550´14 мм и 2´260´14 мм. Общая площадь сечения

см2 > 55·2,4 = 132 см2.

Определим усилие в поясе:

кН.
