Так как W = 597 см3 > Wр,тр = 560,23 см3, то проверяем только прогиб балки настила по формуле:

,

здесь l – длина изгибаемой балки, в нашем случае это В=600 см.

см.

По формуле находим, что наибольший допустимый прогиб для балки такой длины составляет:

см.

f = 2,29 < 2,4 = [f], следовательно принятая балка удовлетворяет условиям прочности и прогиба. Проверку касательных напряжений в прокатных балках при отсутствии ослабления опорных сечений обычно не производят, так как она легко удовлетворяется из-за относительно большой толщины стенок балок.

Общую устойчивость балок настила проверять не надо, так как их сжатые пояса надежно закреплены в горизонтальном направлении приваренным к ним настилом.

Вычислим общую массу настила и балок настила на одном пролете:

кг,

тогда расход металла на 1 м2 будет:

кг/м2.

2.2 Усложненный тип балочной клетки

В усложненном типе балочной клетки балки настила, в отличии от нормального типа, опираются не на главные балки, а на вспомогательные.

Выберем шаг вспомогательных балок - l. Он должен быть в пределах от 3 до 4 м. Примем l = 4 м, т.е. при разбиении А=16 м на 4 части.

Схема усложненного типа балочной клетки.

Подбор настила

Настил будем выбирать из соображений экономии металла и принятой за минимальный шаг балок настила 900 мм.

Число балок настила равно n = 6000/900 = 6,67 шагов или 7 балок.

Толщина настила tн = 6 мм вес gn= 0,471 кН/м2

Нормативная нагрузка на балку настила

qn = (pn +gn)·a = (22+0,471)·0,9 = 20,22 кН/м

Расчетная нагрузка на балку настила

q = (gp·pn + gg·gn)·a = (1,2·22 + 1,05·0,471)·0,9 =24,21 кН/м

gp = 1,2, gg = 1,05 – коэффициенты надежности

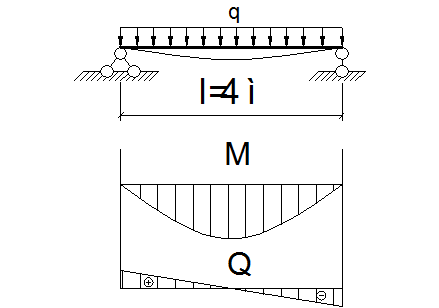

Расчетная схема балок настила

Расчетный изгибающий момент (длина балки настила 4 м)

кН×м = 4842 кН×см.

Требуемый момент сопротивления балки настила:

см3.

При условии Wx>Wтр по ГОСТ 8239-72 принимаем стальной горячекатанный двутавр № 22 с уклоном внутренних граней полок. Для него из сортамента выписываем: Wx = 232 см3; Ix = 2550 см4; g = 24 кг/м, ширина полки b=110 мм.

Проверим подобранную балку настила на наличие пластических деформаций:

кН/см2 < 24 кН/см2.

Проверяем прогиб балки настила по формуле:

,

здесь l – длина изгибаемой балки, в нашем случае это l=400 см.

см.

По формуле находим, что наибольший допустимый прогиб для балки такой длины составляет:

см.

f = 1,28 < 1,6 = [f], следовательно принятая балка удовлетворяет условиям прочности и прогиба. Проверку касательных напряжений в прокатных балках при отсутствии ослабления опорных сечений обычно не производят, так как она легко удовлетворяется из-за относительно большой толщины стенок балок.

Общую устойчивость балок настила проверять не надо, так как их сжатые пояса надежно закреплены в горизонтальном направлении приваренным к ним настилом.

Определение силы растягивающая настил и катет сварного шва

По первому предельному состоянию найдем распор Н:

кН/см.

- приведенный модуль жесткости.

Таким образом для нашего случая получим

кН/см2,

Определим катет шва сварного соединения настила и балки настила:

, (2)

где bf - коэффициент, принимаем при полуавтоматической сварке элементов из стали по СНиП II-23-81* таблица 34 равным 0,9;

lw – расчетная длина шва, принимаем равной = 1 см;

Rwf – расчетное сопротивление угловых швов срезу по металлу шва, по СНиП II-23-81* таблица 3 определяется как:

,

где Rwun – нормативное сопротивления металла шва по временному сопротивлению, определяем по СНиП II-23-81* таблица 56 для электрода типа Э42 и марки проволоки Св-08 равно 41 кН/см2;

gwm – коэффициент надежности по материалу по металлу шва, по СНиП II-23-81 таблица 3 равен 1,25.

кН/см2.

Таким образом с учетом этого расчетная толщина шва сварного соединения настила и балок настила по формуле (1) будет

см.

Принимаем kw = 4 мм, так как это минимально допустимый катет.

Подбор вспомогательных балок

Материал вспомогательных балок – сталь С245, имеющая расчетное сопротивление растяжению, сжатию и изгибу по пределу текучести Ry = 24 кН/см2.

Воспользуемся правилом: если количество шагов балок настила £ 5, то нагрузка воспринимаемая вспомогательными балками считается как действие сосредоточенных сил; если > 5, то нагрузка на вспомогательную балку принимается равномерно распределенной. Итак, m = 7 > 5, следовательно, для вспомогательной принимаем такую же расчетную схему, как для балки настила.

Вес балок настила:

кг/м2.

Тогда нормативная нагрузка на вспомогательную балку без учета собственного веса вспомогательных балок будет равна

кН/м = 0,9095 кН/см.

Расчетная нагрузка на вспомогательную балку c учетом собственного веса вспомогательных балок будет равна

кН/м=1,089 кН/см

С учетом принятой расчетной схемы и того, что на балку настила действует равномерно распределенная нагрузка, расчетный максимальный изгибающий момент найдем по формуле:

кН×м = 48913 кН×см.

Требуемый момент сопротивления вспомогательной балки:

см3.

При условии Wx > Wтр по ГОСТ 26020-83 принимаем стальной горячекатанный двутавр № 55Б1 с параллельными гранями полок. Для него из сортамента выписываем: Wx = 2051 см3; Ix = 55680 см4; g = 89 кг/м; b = 220 мм; t = 13,5 мм.
