1.5.3 Стены. Перегородки

В проектируемом производственном здании наружные стены выполнены из трехслойных панелей типа «Сэндвич» ТУ 5284-048-00110473-2001. Панели предназначены для применения в строительстве промышленных объектов, зданий-холодильников, зданий бытового и общественного назначения. В качестве утеплителя в панелях должны применяться плиты теплоизоляционные из минеральной ваты марки “CES 50 CS 100” плотностью не менее 115 кг/м³ – для производства стеновых панелей и марки “CES 75 F” плотностью не менее 120 кг/м³ – для кровельных панелей, изготавливаемых по ТО №0655-03 фирмой “PAROC OY AB”, Финляндия. Облицовки панелей изготавливают из проката рулонного горячеоцинкованного по ГОСТ Р 52246-2004. Для крепления панелей к несущим конструкциям применяют самосверлящие шурупы (фирма “SFS”).

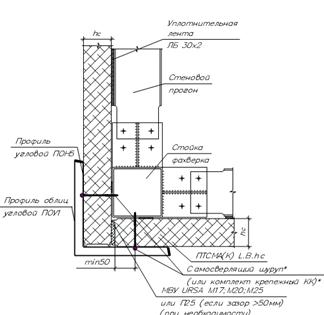

Рисунок 5 – Конструктивное решение панели «Сэндвич»

В административно-бытовом здании наружные панели применяются однорядной разрезки по серии 1.090.1-1. Панели наружных стен связаны между собой и панелями внутренних стен стальными связями в двух уровнях по высоте этажа. Стыки панелей наружных стен защищены внутренней обклейкой, утепляющими вкладышами и замоноличиванием бетоном. Стены имеют толщину 400 мм. Внутренние стены решены из бетонных панелей высотой в этаж единой толщины 160 мм. Панели внутренних стен формуют из бетона класса В25. Панели внутренних стен снабжены выпусками арматуры, закладными деталями и шпоночным рифлением вертикальных стыковых граней для устройства связей. Номенклатура стен приведена в таблице 9.

Таблица 9 – Номенклатура стен

В проектируемом здании перегородки выполнены из кирпича толщиной 125 мм. Кладка армируется пачечной сталью через каждые 5 рядов.

Номенклатура перегородок приведена в таблице 10.

Таблица 10 – Номенклатура перегородок
