где – длина помещения;

– глубина помещения;

– высота помещения от уровня условной рабочей поверхности до верха окна;

После интерполяции ;

Кзд=1 – коэффициент, учитывающий затенение окон противостоящими зданиями;

τ0 – общий коэффициент светопропускания, определяемый по формуле:

τ0 = τ1 + τ2 + τ3 + τ4 + τ5, (1.4.4)

где τ1 – коэффициент светопропускания материала ;

τ2 – коэффициент, учитывающий потери света в переплетах светопроема ;

τ3 – коэффициент, учитывающий потери света в несущих конструкциях ;

τ4 – коэффициент, учитывающий потери света в солнцезащитных устрой-ствах ;

;

r1 – коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию;

;

где – расстояние от расчетной точки до наружной стены;

– средневзвешенный коэффициент отражения потолка, стен и пола;

После интерполяции r1 = 3,1;

;

Принимаем 3 окна размерами 1,84,8 м.

Поверочный расчет

При боковом освещении:

, (1.4.5)

где – геометрический КЕО в расчетной точке, учитывающий прямой свет неба, определяется по формуле:

, (1.4.6)

где – количество лучей, проходящих от неба через световые проемы в расчетную точку на поперечном разрезе помещения.

– количество лучей, проходящих от неба через световые проемы в расчетную точку на плане помещения.

q - коэффициент, учитывающий неравномерную яркость облачного неба МКО;

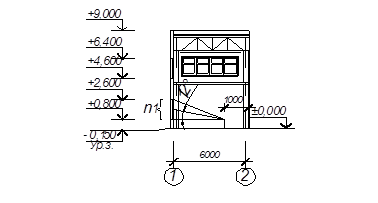

Рисунок 3 – Поперечный разрез рассчитываемого помещения

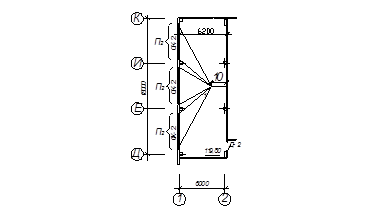

Рисунок 4 – План рассчитываемого помещения

,

- коэффициент, учитывающий неравномерную яркость облачного неба МКО;

;

Необходимое условие выполняется, следовательно, расчетное освещение в помещении соответствует нормативным требованиям.

1.5 Конструктивное решение

1.5.1 Фундамент. Обоснование глубины заложения фундаментов

В проектируемом здании в производственной части принят монолитный железобетонный фундамент стаканного типа по серии 1.412 – 1/77.

Конструктивное решение устройства фундамента см. графическую часть лист 2.

В административно – бытовом корпусе применяют ленточные сборные ж/б фундаменты. Так как здание проектируется в городе Казани, то глубина промерзания составляет 1,70 м. Глубину заложения фундамента с учетом целого числа блоков и подушки принимаем 1,8 м. Фундаментные подушки укладываются на выровненное основание с песчаной подсыпкой толщиной 10 см. Под подошвой фундамента нельзя оставлять насыпной или разрыхленный грунт. Он удаляется и вместо него насыпается щебень или песок. Углубления в основании более 10 см заполняются бетонной смесью. При проектировании размеры фундаментных плит-подушек приняты согласно ГОСТ 13580-85.

Плиты-подушки укладываются с разрывами, которые замоноличиваются бетоном класса В15. Поверх уложенных плит-подушек устраивается горизонтальная гидроизоляция и по ней сверху цементно-песчаная стяжка толщиной 30 мм, в которую укладывают арматурную сетку, что ведет к более равномерному распределению нагрузки от вышележащих блоков и конструкций. По завершении устройства цементной стяжки котлован засыпается до верха смонтированных железобетонных фундаментных подушек.

Затем укладываются бетонные фундаментные блоки с перевязкой швов в три ряда, поверх которых устраивается горизонтальный гидроизоляционный слой из двух слоев рубероида на мастике. Назначение гидроизоляционного слоя — исключение миграции капиллярной грунтовой и атмосферной влаги вверх по стене. Ширина фундаментных блоков под наружные стены равна 400 мм, под внутренние — 300 мм.

При проектировании размеры фундаментных стеновых блоков приняты согласно ГОСТ 13579-78.

Для отвода атмосферных вод от здания принята отмостка шириной 1 м. Для исключения увлажнения стен и цоколя брызгами, отмостка должна располагаться не менее чем на 0,2 м ниже гидроизоляционного слоя. Защита от грунтовой сырости осуществляется устройством горизонтальной и вертикальной гидроизоляции. В проектируемом здании фундаментные балки стен приняты по серии КЭ-01-53.

Номенклатура фундаментов приведена в таблице 7.

Таблица 7 – Номенклатура элементов фундаментов
