Находим значение случайного эксцентриситета: еа>h/30=400/30=13,33 мм; еа>H2/700=7560/700=10.08 мм; еа>10 мм. Принимаем еа=13,33 мм. Тогда соответствующие значения изгибающих моментов будут равны:

М=N·еа=922,6·103 ·13,33=12,29·106 Нмм= 12,29 кНм;

Мl=Nl·eа=468,94 ·103·13,33=6,25·106 Нмм=6,25кНм.

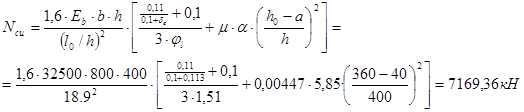

Для определения Ncr вычисляем:

M1l=Nl·(h0-а')/2+Мl=468,94(0,36-0,04)/2+6,25=81,3кНм;

Ml=N(h0-a’)/2+M=922,6(0,36-0,04)/2+12,29=160 кНм;

φl=1+(1·81,3)/160= 1,51<2;

μ=(As+А's)/(bh)=(509+509)/(800·400)=0,00477; так как

ea/h=13,33/400=0,0333<δemin=0,5-0,01·18.9–0,01·19,8=0,113, принимаем δe=δemin=0,113.

Тогда:

' .

е=еаη+(h0—а')/2= 13,33·1,148+(360—40)/2= 175,3 мм.

Проверку прочности сечения выполняем по формулам пп. 3.61 и 3.62 [3]. Определяем

x=N/(Rbb)=922,6·103/(19,8·800)=58,2мм.

Так как x<ξR·h0=0,582·360=209,5мм, то прочность сечения проверяем по условию (108) [3]:

Rbbx(h0–0,5х)+Rsc·A´s(h0-а')=19,8·800·58,2(360-0,5·58,2) +365·763(360-40)=394,17·106Нмм =394,17 кНм > Ne = 922,6·0,1753 = 161,7 кНм, т. е. прочность надкрановой части колонны в плоскости, перпендикулярной поперечной раме, обеспечена.

Расчет прочности подкрановой консоли производим на действие нагрузки от собственного веса подкрановых балок и максимального вертикального давления от двух сближенных мостовых кранов с учетом коэффициента сочетаний ψ=0,85, или Q = G6+Dmaxψ = 48,4+504,1·0,85 = 476,89 кН (см. раздел 2.1).

Проверяем прочность консоли на действие поперечной силы при возможном разрушении по наклонной полосе в соответствии с п. 3.99 [3]. Поскольку 2,5Rbt·b·h0 = 2,5·1,3·400·1060 = =1378·103 Н=1378 кН > Q = 476,89 кН, то по расчету не требуется поперечная арматура. По конструктивным требованиям принимаем хомуты диаметром 6 мм класса A-I, устанавливаемые с максимально допустимым шагом 150 мм.

Для обеспечения прочности консоли в вертикальном сечении на действие изгибающего момента определяем площадь сечения продольной арматуры по формуле (208) [3]:

As=Ql1/(h0Rs)=476,89·103·450/(1060·280)=723,3мм2. Принимаем 3 ø 16 А-III (A5=763мм2).

1.5 Проектирование монолитного внецентренно-нагруженного фундамента:

Для предварительного определения размеров подошвы фундамента находим усилия Nnf и Mnf на уровне подошвы фундамента для комбинации усилий с максимальным эксцентриситетом с учетом нагрузки от ограждающих конструкций.

Расчетная нагрузка от стеновых панелей и остекления равна G3=35,7192 кН (см. раздел 2.1), а для расчета основания Gn3 = G3/γf = 35,7192/1,1 = 32,472 кН. Эксцентриситет приложения этой нагрузки относительно оси фундамента будет равен е3 = 240/2+400 = 520мм = 0,52м.

Анализируя значения усилий в таблице находим, что наиболее неблагоприятной комбинацией для предварительного определения размеров подошвы фундамента по условию максимального эксцентриситета (отрыва фундамента) является вторая комбинация усилий. В этом случае получим следующие значения усилий на уровне подошвы фундамента:

Nfn= Nn + Gn3 = 474,56+32,472 = 507,032 кН;

Мfn=Мп + Q·hf +G3n·е3 = -225,61-29,36·2,4-32,47·0,52= -312,949 кН·м;

e0 = | Мfn / Nfn| = 312,1/575,21 = 0,54 м.

С учетом эксцентриситета продольной силы воспользуемся формулами табл. XII.I. [1] для предварительного определения размеров подошвы фундамента по схеме 2:

м

м

м

где γm= 20 кН/м — средний удельный вес фундамента с засыпкой грунта на его обрезах; R= R0 = 0,3 МПа = 300 кПа - условное расчетное сопротивление грунта по индивидуальному заданию.

Принимаем предварительно размеры подошвы фундамента, а =2,7 м и b=2,1 м. Уточняем расчетное сопротивление песчаного грунта основания согласно прил. 3 [9]:

R=R0[1+k1(b– b0)/b0]+ k2·γm(d -d0)=250·(1+0,125·(2,1-1)/1)+0,25·20(2,55-2)=287,125кПа,

где k1 = 0,125 и ki = 0,25 принято для песчаных грунтов по [9].

Определим усилия на уровне подошвы фундамента принятых размеров от нормативных нагрузок и соответствующие им краевые давления на грунт по формулам:

Nninf= Nn + Gn3 +a·b·d·γm·γn; Мninf=Мп + Q·hf +G3n·е3; Pnл(п)= Nninf/Af±Мninf/Af: где γm =1 - для класса ответственности здания I; Af= ab = 2,7·1,8 =5,67 м2;Wf = ba2/6 = 1,8·2,72/6=2,552 м3.

Таблица 2. Постоянные нагрузки на 1 м² покрытия:

Так как вычисленные значения давлений на грунт основания:

Рnmах =270,514кПа < l,2R = 1,2·287,125 = 344,55 кПа;

Pnmin = 17,771 кПа > 0;

Pnm= 187,277 кПа < R = 287,125 кПа;

то предварительно назначенные размеры подошвы фундамента удовлетворяют предъявляемым требованиям по деформациям основания и отсутствию отрыва части фундамента от грунта при крановых нагрузках. Таким образом, оставляем окончательно размеры подошвы фундамента а = 2,7 м и b = 2,1 м.

Расчет тела фундамента выполняем для принятых размеров ступеней и стакана согласно рисунку . Глубина стакана назначена в соответствии с типом опалубки колонны по приложению V, а поперечное сечение подколенника имеет размеры типовых конструкций фундаментов под колонны промышленных зданий.

Расчет на продавливание ступеней фундамента не выполняем, так как размеры их входят в объем пирамиды продавливания.

Для расчета арматуры в подошве фундамента определяем реактивное давление грунта основания при действии наиболее неблагоприятной комбинации расчетных усилий (третьей) без учета собственного веса фундамента и грунта на его обрезах. Находим соответствующие усилия на уровне подошвы фундамента:

Ninf= Nc + G3 = 851,25+35,7192 = 886,9692 кН;

Minf= Мc + G3е3 + Qcht = -142,63-35,7192·0,52-39,23·2,4 = -255,356 кНм.
