на участке между отметками 11,4 и 13,8 м G1 = 27,8784 кН;

на участке между отметками 7,8 и 11,4м G2 = 21,5892 кН

на участке между отметками 0,0 и 7,8 м G3 = 35,7192 кН;

Расчетные нагрузки от собственного веса колонн из тяжелого бетона (ρ = 25 кН/м3):

Колонна по оси А, подкрановая часть с консолью:

G41 = (0,8·8,25+0,5·0,6+0,52/ 2)·0,4·25·1,1·1 = 77,275 кН;

Над крановая часть:

G42 = 0,4·0,6·3,9·25·1,1·1 = 25,74кН;

итого

G4 = G41+G42 = 103,015 кН.

Колонна по оси Б, подкрановая часть с консолями:

G51 = (0,8·8,25+2·0,6·0,65+0,652)·0,4·25·1,1·1 = 94,9025 кН;

над крановая часть:

G52 = 0,6·0,4·3,9·25·1,1·1= 25,74 кН;

итого

G5= G51+G52 = 120,6425 кН.

Расчетная нагрузка от собственного веса подкрановых балок (по приложению XII) и кранового пути (1,5 кН/м) будет равна: G6 =(35+1,5·6) ·1,1·1 = 48,4 кН

Временные нагрузки: снеговая нагрузка для расчета поперечной рамы принимается равномерно распределенной во всех пролетах здания. Для заданного района строительства

(г. Братск) по [7] определяем нормативное значение снегового покрова so = 1 кПа (район III) и соответственное полное нормативное значение снеговой нагрузки s = so·μ = 1·1 = 1,0 кПа (при определении коэффициента μ не следует учитывать возможность снижения снеговой нагрузки с учетом скорости ветра). Коэффициент надежности для снеговой нагрузки γf = 1,4. Тогда расчетная нагрузка от снега на 1 м ригеля рамы с учетом класса ответственности здания соответственно будет равна Psn = 1·1,4·6·1= 8,4 кН/м. Длительно действующая часть снеговой нагрузки согласно п. 1.7 [7] составит Psn,l = Psn·k= 0,3·8,4 = 2,52 кН/м.

Крановые нагрузки: по приложению XV находим габариты и нагрузки от мостовых кранов грузоподъемностью Q = 32 т : ширина крана Вк = 6,3 м; база крана Ак = 5,1 м; нормативное максимальное давление колеса крана на подкрановый рельс Рмaх,п = 235 кН; масса тележки GT = 8,7 т; общая масса крана Gк = 28,0 т;

Нормативное минимальное давление одного колеса крана на подкрановый рельс (при 4 колесах):

Рмin,п= 0,5(Q + Qк) – Рмaх,п= 0,5(313,9 + 28·9,81) – 235 = 59,3 кН.

Нормативная горизонтальная нагрузка на одно колесо крана, направленная поперек кранового пути и вызываемая торможением тележки, при гибком подвесе груза будет равна:

Тп= 0,5·0,05(Q + Qт) = 0,5·0,05(313,9 + 8,7·9,81) = 9,98 кН.

Расчетные крановые нагрузки вычисляем с учетом коэффициента надежности по нагрузке yf = 1,1 согласно п. 4.8 [7].

Определим расчетные нагрузки от двух сближенных кранов по линии влияния (рис.3) без учета коэффициента сочетания Ψ:

Рис. 3 Линия влияния давления на колонну и установка крановой нагрузки в не выгодное положение.

максимальное давление на колонну

Dмaх= Рмaх,п·γf ·Σу·γn = 235·1,1·1,95·1=504,075 кН, где Σу –

сумма ординат линии влияния,

Σу = 1+0,8+0,15 = 1,95;

минимальное давление на колонну

Dmin= Рmin,п·γf ·Σу·γn = 59,3·1,1·1,95·1=127,1985 кН.

тормозная поперечная нагрузка на колонку

Т= Тп·γf ·Σу·γn = 9,98·1,1·1,95·1 = 21,4071 кН.

Ветровая нагрузка: Пенза расположена в II ветровом районе по скоростным напорам ветра. Согласно п. 6.4 [7] нормативное значение ветрового давления равно w0=0,3 кПа. Для заданного типа местности В с учетом коэффициента k (см. табл 6 [7]) получим следующие значения ветрового давления по высоте здания:

на высоте до 5 м wn1= 0,5·0,3 = 0,15 кПа;

на высоте 10 м wn2= 0,65·0,3 = 0,195 кПа;

на высоте 20 м wn3= 0,85·0,3 = 0,255 кПа.

Согласно рис. 4, вычислим значения нормативного давления на отметках верха колонн и покрытия:

на отметке 13,2м wn4=0,195+[(0,255–0,195)/(20–10)](12–10)=0,207 кПа;

на отметке 15,3м wn5 = 0,195 + [(0,255 – 0,195)/(20 – 10)](15,08 – 10) = 0,225 кПа. Переменный по высоте скоростной напор ветра заменяем равномерно распределенным, эквивалентным по моменту в заделке консольной балки длиной 6 м:

кПа

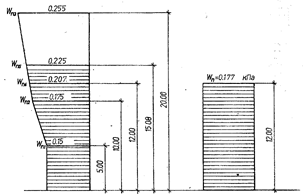

Рис. 4 К определению эквивалентного нормативного значения ветрового давления.

Для определения ветрового давления с учетом габаритов здания находим по прил. 4 [7] аэродинамические коэффициенты се = 0,8 и се3 = – 0,4; тогда с учетом коэффициента надежности по нагрузке, γf = 1,4 и шага колонн 6 м получим:

расчетную равномерно распределенную нагрузку на колонну рамы с наветренной стороны w1 = 0,177·0,8·1,4·6·1= 1,18944 кН/м;

то же, с подветренной стороны w2 = 0,177·0,4·1,4·6·6 = 0,5947 кН/м;

расчетная сосредоточенная ветровая нагрузка от давления ветра на ограждающие конструкции выше отметки 12 м.:

·γf··L·γn=

= (0,207+0,225)/2(15,8 – 12)·(0,8+0,4)·1,4·6·1 = 6,706 кН.

Расчетная схема поперечной рамы с указанием мест приложения всех нагрузок приведена на рис.5. При определении эксцентриситета опорных давлений стропильных конструкций следует принимать расстояния сил до разбивочных осей колонн в соответствии с их расчетными пролетами по приложениям VI – X.

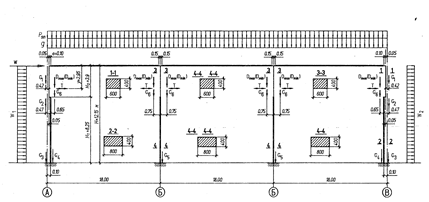

Рис. 5 Расчетная схема поперечной рамы.

Проектирование стропильной конструкции.

Сегментная раскосная ферма:

Решение. Воспользуемся результатами автоматизированного статического расчета безраскосной фермы марки 2ФС24 для III снегового района.

Для анализа напряженного состояния элементов фермы построим эпюры усилий N, М и Q от суммарного действия постоянной и снеговой нагрузок.

Нормативные и расчетные характеристики тяжелого бетона заданного класса В35, твердеющего в условиях тепловой обработки при атмосферном давлении, эксплуатируемого в окружающей среде влажностью 80% (уb2 = 1);
