F ≤ Rbt *gb2 *Um *h0

F= 1, 196 МН < 0,75*1*6,26*1,065 = 5,0 МН

Um = 4 (hк + h0) = 4 (0,5+1,065) = 6,26 м

среднеарифметическое между периметрами верхнего и нижнего основания пирамиды продавливания.

Условие прочности на продавливание выполняется.

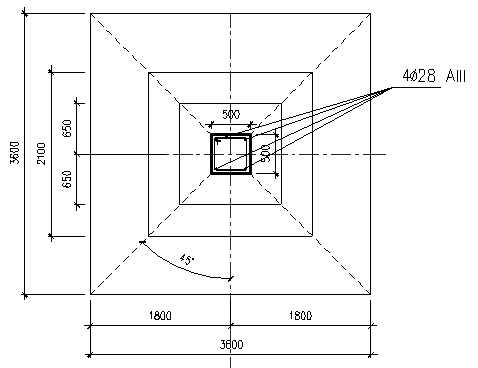

Рис. 21. Проверим нижнюю ступень фундамента на срез:

c = (a1 - hк - 2h0) * 0,5 = (3,6 - 0,5 - 2*1,065) * 0,5 = 0,485м

Условие прочности нижней ступени на срез выполняется.

Площадь сечения рабочей арматуры сетки, укладываемой по подошве фундамента, определяется из расчета на изгиб консольного выступа ступеней защемленных в массив фундамента.

Значение изгибающих моментов в этих сечениях:

М1-1= 0,125р (аф - hк) 2* bф М2-2= 0,125р (аф - а1) 2* bф М3-3= 0,125р (аф - а2) 2* bф М1-1= 0,125*0, 197*100 (360 - 50) 2*360 = 851,93 кН*м

М2-2= 0,125*0, 197*100 (360 - 130) 2*360 = 468,96 кН*м

М3-3= 0,125*0, 197*100 (360 - 210) 2*360= 199,46 кН*м

Площадь сечения арматуры на всю ширину фундамента определяем по формулам:

Аs1= М1-1/ (0,9Rs h0) = 851,93 *105/ 0,9 * 280 * 100 * 106.5 = 31.74 см2

Аs2= М2-2/ (0,9Rs h02) = 468,96 *105/ 0,9 * 280 * 100 * (80 - 3.5) = 24.33 см2

Аs3= М3-3/ (0,9Rs h01) = 199,46 * 105/ 0,9 * 280 * 100 * (40 - 3.5) = 21,69 см2

Диаметр и количество стержней на всю ширину фундамента в одном направлении подбираем по наибольшему из Аs1 и Аs2 иАs3 т.е. по Аs1 = 31.74 см2

Принимаем арматуру Æ14 с шагом 150 мм и два доборных шага по 80 мм.

Площадь принятой арматуры

Аs=36,936 см2 > Аsтр=31,74 см2

Так как ширина фундамента больше 3 м, то каждый второй стержень делается короче на 20%.

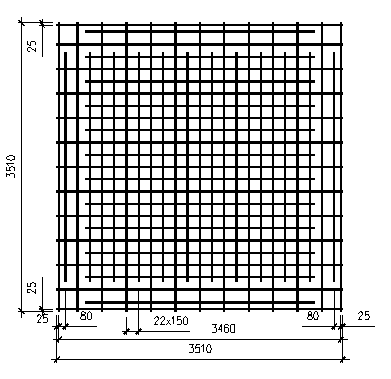

Рис. 22. Конструкция сетки фундамента
