см.
Закладная деталь приваривается к верхним стержням каркаса при изготовлении арматурных каркасов. Приняв ширину закладной детали равной ширине ригеля 250 мм и расчётное сопротивление металла растяжению , находим её толщину.
см,
принимаем толщину при этом площадь пластины равна см2.
Длина закладной детали принимается из условия приварки верхних и нижних опорных стержней каркасов и не менее см, принимаем см.
5. Расчёт и конструирование отдельного железобетонного фундамента
Фундамент для колонны принимаем сборный, стаканного типа. Размеры фундамента принимаем в зависимости от геологических условий места строительства в разделе "Расчёт оснований и фундаментов"

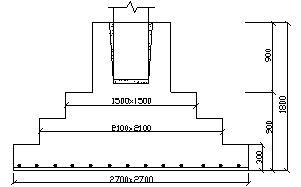

Рис. Фундамент колонны
Принимаем бетон класса B20, арматуру класса АIII.
Высота фундамента составляет , размеры квадратного фундамента в плане 2,7х2,7 м.
Рабочая высота сечения
м.
Давление на грунт от расчётной нагрузки по II ГПС составляет
кПа.
Определяем изгибающие моменты в сечениях
кНм.
кНм.
кНм.
кНм.
Площади сечений арматуры
см2
Принимаем нестандартную сетку с одинаковой в обоих направлениях рабочей арматурой 18Æ10 АI с шагом s=13,5 см. см2.
Процент армирования расчётного сечения
6. Расчёт и конструирование монолитного перекрытия
6.1. Компоновка ребристого монолитного перекрытия
Проектируем монолитное ребристое перекрытие с продольными главными балками и поперечными второстепенными балками. При этом пролёт между осями рёбер равен (второстепенные балки располагаем через пролёта главной балки). Предварительно задаёмся размерами сечений балок:
главная балка
см.
Принимаем см, см, принимаем см.
второстепенная балка
см.
Принимаем см, см, принимаем см.
6.2 Расчёт многопролётной плиты монолитного перекрытия

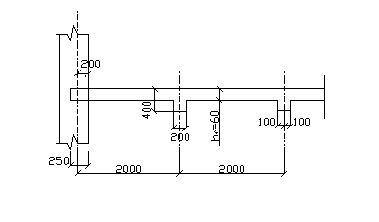

Рис. Монолитная плита ребристого перекрытия
6.2.1 Расчётный пролёт и нагрузки
Бетон класса В20 МПа, МПа.
Арматура класса АI Æ6 МПа в сварной рулонной сетке.
Расчётный пролёт плиты равен расстоянию в свету между гранями рёбер в средних пролётах м.
В крайних пролётах при опирании плиты на наружную стену
м
где м - привязка оси к внутренней грани стенки.
м - величина опирания плиты на стену.
Расчётный пролёт плиты в продольном направлении
м.
где 0,25 - ширина главной балки. Отношение пролётов
- плита рассчитывается как работающая в коротком направлении.
Таблица - Нагрузки на 1 м2 монолитного перекрытия
№ п/п |
Нагрузки |
Рн, кПа |
Коэффициент надёжности gf |
P, кПа |
1 |
Постоянная а) собственный вес плиты (мм) б) вес покрытия пола |
1,5 0,85 |
1,1 1,1 |
1,55 1,09 |
Итого постоянная |
2,35 |
2,64 | ||
2 |
Временная |
7 |
1,2 |
8,4 |
Полная расчётная нагрузка
кПа.
Для расчёта многопролётной плиты выделяем полосу шириной 1 м, при этом расчётная нагрузка на 1 м длины с учётом коэффициента
кПа.

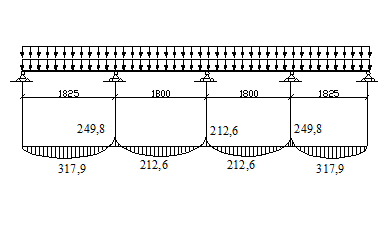

Изгибающие моменты балки определяем как для многопролётной неразрезной балки шириной 100 см с пролётами, равными шагу второстепенных балок с учётом перераспределения моментов.
