Поперечная сила в вершине наклонного сечения

278,5·103-734·170,3=153,5 кН

Длина проекции наклонного сечения

<

Н

Условие прочности

>153,5→прочность обеспечивается.

3.4 Построение эпюры материалов ригеля в крайнем и среднем пролёте

Рассмотрим сечение первого пролёта

4Ø25 АIII см2 h0=69 cм

кНм

Арматуру 2 Ø25 доводим до опор 2Ø25 обрывается

Определяем момент воспринимаемый сечением арматуры 2Ø25 АIII см2

кНм

Сечение во втором пролёте

4Ø16 АIII см2

кНм

Арматуру 2 Ø16 доводим до опор и 2Ø16 обрывается

Определяем момент воспринимаемый сечением арматуры 2Ø16 АIII

см2

кНм

Сечение на первой опоре со стороны первого пролёта

4Ø28 АIII см2

кНм

Арматура 2 Ø28 доводим до опор и 2Ø28 обрывается

Определяем момент воспринимаемый сечением арматуры 2Ø28 АIII см2

кНм

Сечение на первой опоре со стороны второго пролёта

2Ø28 АIII и 2Ø12 АIII см2

кНм

Арматура 2 Ø28 доводим до опор и 2Ø12 обрывается

Определяем момент воспринимаемый сечением арматуры 2Ø28 АIII см2

кНм

Определяем места теоретического обрыва продольных рабочих стержней и длину их анкеровки.

1789,8 кН/м

Поперечные силы в местах теоретического обрыва стержней определяем по эпюре Q

1) Q1=172,3кН; d=25

см<20·d=20·2,5=50

2) Q2=206,4 кН; d=25

см<20·d=20·2,5=50

3) Q3=384,5 кН; d=28

см<20·d=20·2,8=56

4) Q4=312,6 кН; d=12

см<20·d=20·1,2=24

5) Q5=184,7 кН; d=16

см<20·d=20·1,6=32

6) Q6=184,7 кН; d=16

см<20·d=20·1,6=32

4. Расчёт прочности колонны

4.1 Сбор нагрузок на колонны

Сетка колонн 6,2х8 м, высота первого этажа 3,6 м, высота последующих 3,6 м, количество этажей 5. Нормативная нагрузка 7 кПа, район строительства - г Киров. IV - снеговой район. Бетон В 20 МПа, , арматура АIII Мпа.

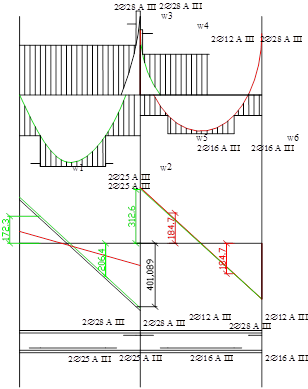

Рис. Эпюра материалов ригеля

Таблица - Сбор нагрузок на 1 м2 на колонну
