N = 30,12/3,02=9,97=10 (шт.)
tmp = 1,5+3,02+2*6400*60/(30*1000)=30,12=31 (мин)
tn = 7/2,44*0,95=3,02 (мин.)
nк = 7/(1,75*0,55)=7,27=7 (ковшей)
Ртр = 1,75*0,55*7=6,74 (т)
Кг = 96,25%
Таблица 7 – Технические характеристики и параметры автомобиля-самосвала КамАЗ-55102
|
Наименование показателя |
Единицы измерения |
КамАЗ-55102 |
|
Грузоподъёмность |
т |
7,0 |
|
Объём кузова |
м3 |
7,9 |
|
Масса автомобиля |
м |
5,4 |
|
Габаритные размеры: Длина Ширина Высота |
м |
7,57 2,5 2,9 |
|
Направление разгрузки |
- |
На боковые стороны |
|
Максимальная скорость |
Км/ч |
80 |
|
Мощность двигателя |
кВт |
154 |
|
Расход топлива при скорости 60 км/ч |
л/100 км |
35 |
Таблица 2.1 – Технические характеристики и размерные параметры катков
|
Наименование показателя |
Единицы измерения |
ДУ-16В |
ДУ-31А |
|
Тип катка |
- |
Полуприцепной на пневмошинах секционные |
Самоходный на пневмошине |
|
Буксирующий трактор |
- |
МОАЗ-546П |
- |
|
Ширина уплотняемой полосы |
м |
2,6 |
1,9 |
|
Толщина уплотняемого слоя |
м |
0,35 |
0,35 |
|
Число проходов по одному месту |
шт |
6-8 |
2-6 |
|
Габаритные размеры: Длина Ширина Высота |
м |
9,67 3,23 3,05 |
5,3 1,93 3,15 |
|
Мощность двигателя |
кВт |
177 |
66 |
|
Масса катка |
т |
35,9 |
16 |
Таблица 2.2 – Технические характеристики и размерные параметры рыхлителей
|
Наименование показателя |
Ед. измер. |
ДП-18 |
ДП-14 |
|
Базовый трактор |
Т-180 |
Т-100 | |
|
Число рыхлительных зубьев |
шт. |
5 |
3 |
|
Ширина полосы разрыхления |
м |
1,9 |
1,48 |
|
Глубина рыхления |
м |
0,4 |
0,4 |
|
Габаритные размеры: длина ширина высота |
м |
- - - |
6,36 3,97 3,04 |
|
Мощность двигателя |
кВт |
132 |
79 |
|
Скорость движения |
м/с |
1-3,4 |
1-3,4 |
|
Общая масса |
т |
- |
16,1 |
Таблица 2.3.– Технические характеристики и размерные параметры бульдозера
|
Наименование показателя |
Ед. изм. |
ДЗ-28 |
ДЗ-18 |
|
Отвал |
поворотный |
поворотный | |
|
Базовый трактор |
Т-130 |
Т-100 | |
|
Длина отвала |
м |
3,94 |
3,94 |
|
Высота отвала |
м |
0,82 |
0,82 |
|
Мощность двигателя |
кВт |
118 |
79 |
|
Масса бульдозерного оборудования |
т |
1,9 |
1,9 |
|
Масса с трактором |
т |
14,9 |
13,9 |
3.4. Проектирование экскаваторных работ
Разработка грунта одноковшовыми экскаваторами производится проходками, состоящими из последовательных забоев.

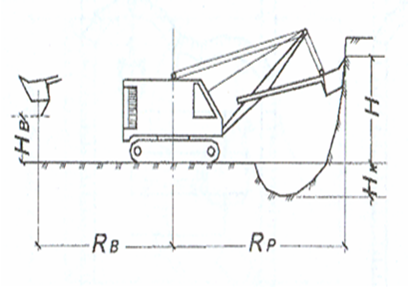

Рис.11. – Рабочие параметры и профили забоя экскаваторов с прямой лопатой и канатным управлением: Rp = 6,8м - радиус резания; Rв =5,4м - радиус выгрузки; Н=7,66м – высота резания; Нк - глубина резания; Нв =4,2м - высота выгрузки
