1.6 Определение средней дальности перемещения грунта

Средняя дальность перемещения земляных масс определяет выбор типа землеройно-транспортных машин, область эффективного использования которых устанавливается по рациональному расстоянию транспортирования грунта. Кроме того, этот параметр необходим при нахождении норм времени и расценок по сборникам ЕНиР и ЕРЕР.

Для указанных выше целей не требуется высокой точности подсчёта средней дальности перевозки земляных масс, однако при сравнении нескольких вариантов производства планировочных работ эта дальность рассчитывается с точностью до 1м.

В курсовом проекте при наличии ведомости шахматного баланса земляных масс средняя дальность возки грунта L ср. может быть определена по формуле

L ср = ΣV i L i / ΣV i,

где V i – частный объём выемки, перемещаемый из i – го квадрата, м3, L i - расстояние, на которое перевозится данный объём, м.

Так как план распределения земляных масс по методу шахматного баланса не является оптимальным, то рассчитанная величина L ср будет иметь погрешности.

L ср = 33040002 / 110410 = 299,25 м

1.7 Расчёт объёмов работ при устройстве котлована

Размеры котлована в плане указаны на уровне его дна, а глубина – от плоскости планировки. Размеры выемки поверху, увеличенные за счёт уположения откосов, могут быть подсчитаны по формулам:

c = a + 2 m H;

d = b + 2 m H,

где с и d – соответственно ширина и длина котлована поверху, м; a и b то же по дну, м; H – глубина котлована, м; m – показатель крутизны откоса.

c = 50+2∙0,5∙3,9 = 53,9;

d = 80+2∙0,5∙3,9 = 83,9

Объём котлована с прямоугольным основанием и откосами со всех четырёх сторон, м3,

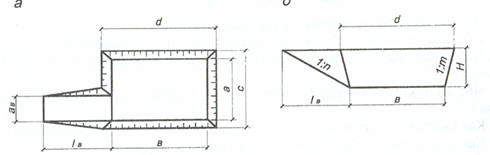

Рис. 5. Котлован с пологими откосами и въездом

Vк = H∙(a∙b+(a+c)∙(b+d)+c∙d)/6 = 3,9∙(50∙80+(50+53,9)∙ (80 +

83,9)+53,9∙83,9)/6 = 16608,42 м3

При устройстве выемки экскаватором, оборудованным прямой лопатой, скрепером или бульдозером количество разрабатываемого грунта увеличивается за счёт отрывки въезда, объём которого:

Vв = (H2/6)∙(3aв+2∙m∙H∙((n-m)/n) ∙ (n-m)) = 488,7 м3

где H – наибольшая глубина въезда, равная глубине котлована, м; aв – ширина въезда принимаемая равной 5 м; n – показатель крутизны продольного уклона дна въезда, равный 10.

Vв / Vк = 488,7/16608,42=0,029 < 0,1 =>

можно применять экскаватор с прямой лопатой.

2 Проектирование работ по планировке площадки

2.1 Общие принципы проектирования земляных работ

Земляные работы в строительстве относятся к наиболее трудоемким, вследствие чего их выполнение должно проектироваться и осуществляться механизированным способом. Наиболее эффективной формой механизации является комплексная механизация, при которой все технологически связанные процессы как основные, так и вспомогательные выполняются комплектом машин, увязанных между собой по основным параметрам (производительность, грузоподъемность и т. п.).

Таким образом, сущность комплексной механизации строительных процессов характеризуется следующими признаками:

а) механизацией основных и вспомогательных операций;

б) увязкой всех используемых машин в комплекты по основным параметрам и расположению в механизированной цепи;

в) непрерывностью и равномерностью выполнения производственных процессов.

В каждом конкретном случае можно получить большое количество вариантов выполнения земляных работ. Многообразие возможных вариантов вызвано тем, что для производства одних и тех же процессов могут быть применены как различные типы машин, так и разные марки машин одного и того же типа. Кроме того, средства механизации могут иметь различную расстановку, схемы передвижения и способы выполнения строительных процессов.

Проектирование варианта механизации сводится к формированию такого комплекта машин, который обеспечит лучшие конечные результаты. Для отыскания рационального решения подбирается несколько вариантов производства земляных работ и путем их сравнительной оценки находится лучший из них.

Решающим этапом при проектировании комплекта средств механизации является выбор ведущей машины или звена однотипных машин. Ведущими называются средства механизации, которые выполняют основной процесс, определяющий всю технологию возведения земляного сооружения. В зависимости от типа ведущих машин для разработки грунта используются комплекты скреперные, бульдозерные, экскаваторные и т. п. Остальные машины комплекта называются вспомогательными или комплектующими.

Проектирование конкурентоспособных вариантов механизации земляных работ рекомендуется осуществлять в следующей последовательности:

а) расчленение работ на простые строительные процессы;

б) определение основного из них;

в) назначение на основной процесс ведущих, а на остальные процессы

- вспомогательных средств механизации путем анализа их технических возможностей и области рационального использования;

г) расчет производительности ведущей машины и их количества на основе данных об объемах работ и сроках их выполнения;

д) установление количества вспомогательных машин в каждом звене из условия, что их производительность будет не ниже производительности ведущего звена комплекта.

2.2 Состав процессов и исходные данные для проектирования вертикальной планировки площадки

Под планировочными работами следует понимать приведение площадки строительства к заданному проектом профилю с уклонами, откосами, водоотводными канавами и т.п. Работы по планировке сводятся к срезке возвышенности, перемещению грунта и укладке его в насыпь на пониженных участках.

Весь комплекс планировочных работ в общем случае может быть расчленен на следующие простые строительные процессы: снятие растительного слоя, рыхление грунта в области выемки, его разработку, транспортирование, выгрузку в насыпь, разравнивание, уплотнение и окончательную планировку. В указанном перечне общим является перерабатываемый материал - грунт, а способы и средства его обработки, как правило, различны. При этом разработка грунта относится к основному процессу, а остальное - к вспомогательным.

Исходными данными для проектирования производства планировочных работ являются:

· Объём грунта, доставляемый из выемки в насыпь V = 110410 м3

· Средняя дальность перемещения грунта на площадке L ср = 299,25 м

· Директивный срок выполнения работ tд = 28 дней

· Вид грунта и его влажность (жирная мягкая глина с примесью щебня свыше 10% по объёму с W = 17%)

· Максимальная рабочая отметка в области выемки Zвmax = -3,166

Величина V0 определяется на основе полученного в подразделе 1.4 баланса земляных масс. Объём выемки превышает объём насыпи в плотном теле (Vв>Vн), то V0=Vн, а излишки грунта вывозятся за пределы строительной площадки.

2.3 Формирование комплектов машин для планировочных работ

2.3.1 Выбор ведущих машин

Вертикальная планировка строительных площадок чаще всего осуществляется землеройно-транспортными машинами: скреперами, бульдозерами и грейдерами. Выбор типа машины зависит от вида грунта и дальности его перемещения.
