(табл. 10.1 [32])

момент сопротивления поперечного сечения трубы при расчётной толщине стенки трубы, см3, (табл. 2.10. СП);

-коэффициент прочности сварного шва (табл. 10.2 [32]).

0,8 коэффициент пластичности

-эквивалентная весовая нагрузка кгс/м (равна весу трубопровода в рабочем состоянии);

Эквивалентную весовую нагрузку при подземной прокладке трубопроводов принимают равной расчетному весу трубопровода в рабочем или холодном состоянии.

, (52)

где q – вес одного метра трубопровода: вес трубы (qтр), воды (qв) (табл. 2.11., 2.12. СП), изоляционной конструкции (qиз).

, кгс

Пролёт между подвижными опорами при сальниковых компенсаторах определяют расчётом по растягивающим или сжимающим напряжениям (=0,95,=1 соответственно).

По сжимающим напряжениям ,=1

По растягивающим напряжениям ,=0,95

за расчётный принимают

Нагрузки на неподвижные опоры.

Нагрузки на неподвижные опоры трубопроводов подразделяют на вертикальные и горизонтальные.

Вертикальные:

кгс

где q вес 1 метра трубопровода, кгс

l-пролёт между подвижными опорами, м.

Горизонтальные нагрузки на неподвижные опоры трубопроводов возникают под влиянием следующих:

Трения в подвижных опорах, при тепловом удлинении теплопроводов.

Трения в сальниковых компенсаторах, при тепловом удлинении теплопроводов.

Горизонтальные осевые нагрузки на промежуточные опоры определяют с учётом всех действующих сил по обе стороны опоры:

кгс.

-силы трения в подвижных опорах, кгс

- силы трения в сальниковых компенсаторах, кгс

где q вес 1 метра трубопровода, кгс

L-длинна трубопровода от неподвижной опоры до компенсатора, м

f-коэффициент трения подвижных опор( табл. 11.1 [32])

Силы трения в сальниковых компенсаторах определяют в зависимости от рабочего давления теплоносителя, диаметра трубы и конструкции сальниковой набивки:

кгс

кгс

-рабочее давление теплоносителя

длинна слоя набивки по сои сальникового компенсатора (4.16 [32])

наружный диаметр стакана сальникового компенсатора(4.16 [32])

коэффициент трения набивки с металлом =0,15

число болтов компенсатора(4.16 [32])

-площадь поперечного сечения набивки (4.16 [32])

величину принимают не менее 10 кгс/см2.

В качестве расчётной принимают меньшую из сил.

Результирующие горизонтальные усилия на промежуточные неподвижные опоры находятся как разница суммарных сил по обе стороны опоры. S=SБ-SМ, м. При этом для запаса прочности меньшую из сил принимают с коэффициентом 0,7: S=SБ-0,7SМ , при SБ=SМ принимаем одну из сумм с коэффициентом 0,3 S1=0,3Sт.к. l1=l2=120 м, то S1=S2.

f=0,3 для скользящих опор

qтр=62,15 кгс

qв=134,6 кгс

qиз=30,4 кгс

L=80 м

кгс

=16 кгс/см2

l2=13 см

Д2=42,6 см

кгс

n=8

fн=260

кгс

В качестве расчётной принимаем кгс

S=5451,6+8346,9=13798,5 кгс

В качестве расчётной принимаем 13798,5=4139,6 кгс

Расчет тепловой изоляции теплопроводов.

Расчёт производится на головном участке (от Энергоцентра до первого ответвления.)

Исходные данные:

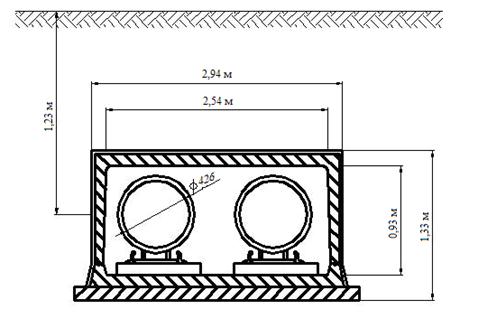

Определяем толщину тепловой изоляции для двухтрубной прокладки тепловой сети диаметром dн =0,426 м в железобетонном непроходном канале с размерами 2,54 х 0,93 м (внутренний) и 2,94 х 1,33 м (наружный). Место строительства — г. Москва Средняя температура теплоносителя в подающем теплопроводе , в обратном (из температурного графика). Глубина заложения оси трубопроводов h = 1,23 м. Среднегодовая температура грунта tгр = 3,2 °С. В качестве тепловой изоляции принимаем маты минераловатные, прошивные, ГОСТ 2/880-88 марки 100. Покровный слой из стеклоткани .

Для трубопроводов с dн = 0,426 м (dу = 400 мм) по нормам плотность теплового потока и (табл. 13.6 [32].).

;

.

Принимаем толщину слоя тепловой изоляции и покровного слоя
