Трасса проектируемой теплосети проходит в толще насыпных грунтов. Проектируемая траншея проходит под асфальтовым покрытием, грунту, газону.

Водовыпуск- в проектируемые водосборные колодцы Всб 1; 2; 3; 4; 5 с последующим удалением воды, передвижной насосной установкой.

Архитектурно-строительные решения.

Проектом предусмотрена прокладка теплосети в монолитных железобетонных каналах, на низких опорах из блоков ФБС.

Монолитные железобетонные каналы выполняются из бетона класса В20 армированные арматурой Æ 12 периодического профиля.

Перекрытие каналов выполняется из сборных железобетонных плит для непроходных каналов.

Под монолитные каналы выполнить в траншее подсыпку песком толщиной 100 мм, поверх которой сделать бетонную подготовку из бетона класса В7,5 толщиной 100 мм и превышающую габариты плиты на 100 мм в каждую сторону.

Боковые поверхности каналов обмазать 2 раза горячим битумом по холодной грунтовке.

Обратную засыпку каналов выполнить песчаным грунтом без включения строительного мусора и растительного грунта с послойным уплотнением.

Соединения стальных элементов производить на сварке электродами типа Э42 ГОСТ 9467-75.

Высоту сварных швов принять по наименьшей толщине свариваемых элементов, длину - по периметру сопряжения.

Места монтажной сварки должны быть зачищены до чистого металла и окрашены.

Металлические конструкции покрасить эмалью ПФ-115

ГОСТ 6465-76 за два раза по поверхности огрунтованной ГФ-021

ГОСТ 25129-82.

Определение продолжительности строительства.

Продолжительность выполнения работ по прокладке теплосети определена по СНиП 1.04.03-05 и составляет 4,0 месяца (для прокладки труб Ø до 400мм в ж/б канале с заводской изоляцией, в сухих грунтах, в траншее с креплением стенок, при длине трассы до 600м).

Определение размеров траншеи и камер.

Определяем ширину траншеи по низу:

b = 2,94+0,1*2 = 3,14 м

Глубина траншеи

Н = 1,33+0,5 = 1,83м

Ширина по верху

В = b+2mh = 3,14+2*0,5*1,83 = 4,97м

Для супеси — глубина траншеи Н до 3 м по СНиП III-8-76 заложение откосов 1m = 1 : 0,5.

Составление баланса земляных работ.

Подсчет объемов земляных работ.

Определение объема механических земляных работ

при этом и — площади поперечного сечения траншеи в начале и в конце участка;

— длина участка, =206м;

и — глубина траншеи;

m — заполнение откосов.

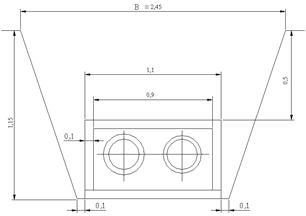

Определение площади поперечного сечения траншеи.

Вырытый объем траншей

Объем ручных земляных работ

h — недобор грунта, устанавливается СНиПом в зависимости от объема ковша экскаватора h=0,15 м

Засыпка трубопровода бульдозером

Объем, вытесняемый непроходным каналом:

На вывоз: 805,5

Vзасыпки = 1528,63-805,5 = 723,1

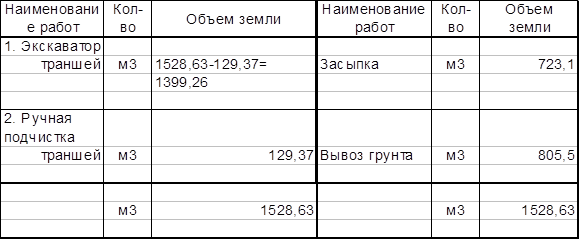

Баланс земляных масс. Таблица 4.1

Выбор экскаватора:

Определение высоты отвала:

, где

- объём на засыпку бульдозером 723,1 м³;

- длина трассы 206 м;

м

Определяем высоту выгрузки:

, где

- высота отвала, м

м

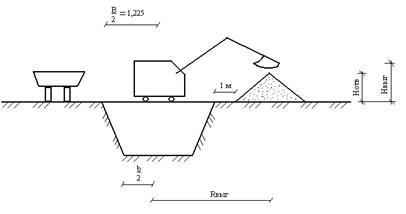

Определяем радиус вырывания:

,где

- глубина траншеи по верху;

- расстояние от края траншеи до отвала

м

Выбираем экскаватор по ЕНиР 21-7

Отрывку траншеи ведем экскаватором с обратной лопатой марки 70-5015А. Вместимость ковша 0,5 м3; наибольший радиус копания 7,3 м; наибольшая высота выгрузки 3,9 м; мощность 55 кВт; наибольшая глубина копания 4,5 м.

Выбор крана.

Трубы укладываются по мм, max d 426 мм

=72,33 кг на 1 м

Для удешевления и ускорения монтажа трассы теплопровода выбираем не кран, а кран-манипулятор марки DAEWOO ULTRA NOVUS со следующими характеристиками:

· Грузоподъемность борта - 19, 5 тн.

· Длина борта - 9,5 м.

· Двигатель - по лицензии MAN (немецк.)

· Объем двигателя - 13650 см3, две турбины.

· Мощность двигателя 420 л.с.

· Колесная формула 8*4

· Грузоподъемность стрелы - 10 тн.

· Вылет стрелы - 20 м.

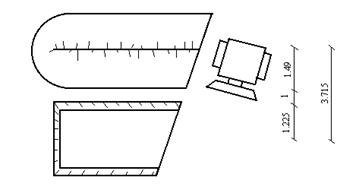

Выбор бульдозера

z = м

Выбираем бульдозер (по ЕНиР 2-1-22) ДЗ-29 (Д-535)

Тип отвала — неповоротный.

Длина отвала 2,49+1,49=2,56 м.

Высота отвала 0,8 м.

Определение численного и профессионального состава бригад.

Срок выполнения бригадного комплекса работ выполняемых с применением ведущей машины.

Организация и производство работ

Строительство теплосети складывается из следующих основных видов работ:

1. Подготовительные работы.

Строительная полоса зоны работ по всей трассе – 8м

2. Земляные работы.
