Эксплуатация ручных машин должна осуществляться при выполнении следующих требований:

проверка комплектности и надежности крепления деталей, исправности защитного кожуха, кабеля (рукава) должна осуществляться при каждой выдаче машины в работу;

до начала работы следует проверять исправность выключателя и машины на холостом ходу;

при перерывах в работе, по окончании работы, а также при смазке, очистке, смене рабочего инструмента и т.п. ручные машины должны быть выключены и отсоединены от электрической или воздухопроводящей сети;

ручные машины, масса которых, приходящаяся на руки работающего, превышает 10 кг, должны применяться с приспособлениями для подвешивания;

при работе с машинами на высоте следует использовать в качестве средств подмащивания устойчивые подмости;

надзор за эксплуатацией ручных машин следует поручать специально выделенному для этого лицу.

Ручные электрические машины должны соответствовать требованиям соответствующих государственных стандартов.

В соответствии с межотраслевыми правилами охраны труда при эксплуатации электроустановок потребителей лица, допускаемые к управлению ручными электрическими машинами, должны иметь I группу по электробезопасности, подтверждаемую ежегодно, и II группу при работе ручными электрическими машинами класса I в помещениях с повышенной опасностью.

Условия использования в работе электроинструмента и ручных электрических машин различных классов устанавливаются межотраслевыми правилами по охране труда при эксплуатации электроустановок потребителей.

Ручные пневматические машины должны соответствовать требованиям соответствующих государственных стандартов.

При работе с пневмомашиной следует:

не допускать работы машины на холостом ходу (кроме случаев опробования);

при обнаружении неисправностей немедленно прекратить работу и сдать машину в ремонт.

Работающие с пневматическими машинами ударного или вращательного действия должны быть обеспечены мягкими рукавицами с антивибрационной прокладкой со стороны ладони.

Инструмент, применяемый в строительстве, промышленности строительных материалов и строительной индустрии, должен осматриваться не реже одного раза в 10 дней, а также непосредственно перед применением. Неисправный инструмент, не соответствующий требованиям безопасности, должен изыматься (п. 7.4.33-7.4.38 [3] ).

Расчет диаметра каната стропы.

Перекрытие каналов выполняется из сборных железобетонных плит для непроходных каналов.

При прокладке теплотрассы осуществляется подъем и монтаж трубопроводов различных диаметров, а также железобетонных плит для сооружения непроходных каналов. В данном расчете подбираем диаметр каната стропы для подъема плиты перекрытия канала марки ВП-37-12 [4] весом 3,48 тонны, т.к. на данном участке этот элемент является более сложным и тяжелым для подъема.

Рассчитываем диаметр каната стропы для подъема плиты перекрытия канала весом марки ВП-37-12 3,48 тонн по [1].

Рис.5.1. Схема строповки плиты.

Q = 3,48∙9,8∙1000 = 34,11 кН

Q = 34,11 кН – вес груза, с зацепкой крюками при угле отклонения ветвей стропа от вертикали 45˚, число ветвей m =4 шт. Для α=45˚ коэффициент

n = 1,42

Расчет усилия в ветвях стропа:

S= (n·Q)/(m·k) = (1,42·34,11)/(4∙0,75) = 16,15 кН.

k = 0,75 – расчетный коэффициент неравномерности нагрузки

Разрывное усилие ветви стропа изготовленного из стального каната, R>k3S.

Стропы с обвязкой и зацепкой k3=6, R = 16,15∙6 = 96,9 кН.

Выбираем канат типа ТК 6х19 по [6] диаметром 14,5 мм с временным сопротивлением разрыву 1600 МПа, имеющий разрывное усилие 99000 Н, или канат типа ТК6х37 по [7] диаметром 15 мм с временным сопротивлением разрыву 1400 МПа, имеющий разрывное усилие 98400 Н .

Если принять число ветвей стропа m =2 шт, то получим усилие на одну ветвь стропа:

S= (n·Q)/(m·k) = (1,42·34,11)/(2∙0,75) = 32,3 кН.

Канат должен в этом случае иметь разрывное усилие:

R = 32,3∙6 = 193,8 кН.

Выбираем канат типа ТК 6х37 по [7] диаметром 20 мм с временным сопротивлением разрыву 1700 МПа, имеющий разрывное усилие 197000 Н, или канат типа ЛКР6х19 по [8] диаметром 21 мм с временным сопротивлением разрыву 1400 МПа, имеющий разрывное усилие 198500 Н.

Определение расчетных параметров стропов.

1 – груз (стальная труба D =325 мм, с толщиной стенки 7 мм)

2 – траверса

3 – строп

Рис. 5.2. Схема строповки трубы.

В данном случае применяются траверсы, работающие на изгиб.

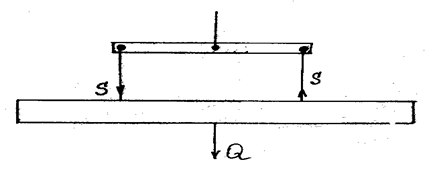

Рис. 5.3. Схемы для расчета усилий в ветвях стропа.

Чтобы определить технические данные гибких стропов, необходимо провести расчет.

Определяем усилие, действующие на одну ветвь стропа:

S=, где

S – расчетное усилие, приложенное к стропу, без учета коэффициента перегрузки и воздействия динамического эффекта, кН

Q – вес поднимаемого груза, кН( mтрубы=54,9 кг по [11]);

Q = 54,9∙9,8 = 0,54 кН

Q = 0,54 кН;

M – общее число ветвей стропа

K – коэффициент, зависящий от угла наклона ветви стропа к

Вертикали

L=8м, m=0,54(вес одного погонного метра трубы)

Q=0,54

M=2

K=1(при =0)

S=4,32/2=2,16 кН

Разрывное усилие в ветви стропа:

R=S*Kз, где

Кз – коэффициент запаса прочности для стропа, определенный в зависимости от типа стропа.

R = 2,16*6=12,96 кН

По таблице выбираем канат типа ТК619 (по [7] табл.4.2, стр. 58), диаметром 11мм с временным сопротивлением разрыву проволоки 1400 МПа, имеющий разрывное усилие 52550 Н, или канат типа ЛКР6х19 по [8] диаметром 9,1 мм с временным сопротивлением разрыву 1400 МПа. Из проведенных расчетов видно, что канат для подъема трубы максимального диаметра, применяемой в данном проекте, имеет большой запас прочности, т.к. труба весит намного меньше, чем канат может выдержать при испытании на разрыв.

Производственная санитария.

Самочувствие и работоспособность человека зависит от метеорологических условий производства работ. Действующим нормативным документом, регламентирующим метеорологические условия производственной среды, является [13]. Документом установлены оптимальные и допустимые величины температуры, относительной влажности и скорости движения воздуха.

В случае переохлаждения воздушной среды кровеносные сосуды сужаются, приток крови к ним и снижается. У человека появляется стремление к интенсивным движениям, которые увеличивают обмен веществ в организме с образованием тепла. Чрезмерное охлаждение организма может привести к простудным заболевания.
