5.2 Теплотехнический расчет ограждающих конструкций

Расчет производится согласно главы СНиП П-3-79 «Строительная теплотехника» и СНКК 23-302-2000 (ТСН 23-302-2000 Краснодарского края) Энергетическая эффективность жилых и общественных зданий. Нормы по теплозащите зданий и методических указаний к курсовому и дипломному проектированию «Теплотехнический расчет ограждающих конструкций зданий».

Расчетные условия (по данным СНКК 23-302-2000):

1. Расчетная температура внутреннего воздуха – tint = +210 С;

2. Расчетная температура наружного воздуха – text = - 190 С;

(температура наиболее холодной пятидневки)

5. Продолжительность отопительного периода Z ext = 168 сут.;

6. Средняя температура наружного воздуха за отопительный период textav +2,80 С;

7. Градусосутки отопительного периода Dd = 30580С.

8. Назначение – лечебное.

9. Размещение в застройке – отдельностоящее.

10. Тип – четырехэтажное.

11. Конструктивное решение – рамно-связевое из монолитного бетона с самонесущими стенами из пенобетона.

Объемно-планировочные параметры здания:

12. Общая площадь наружных стен, включая окна и двери

Aw+F+ed = Pst× Hh = м2

Площадь наружных стен (за минусом площади окон и входных дверей):

Aw = 1974,9 – 542,5 – 5,76 = 1426,64 м2

AF = 542,5 м2 – площадь окон и витражей;

Aed = 2.4×2.4 = 5,76 м2 – площадь входной двери.

Площадь покрытия и площадь пола 1-го этажа равны:

Ас = Аst = 885,4 м2

13. Площадь наружных ограждающих конструкций определяется как сумма площади стен (с окнами и входными дверьми) плюс площадь пола, плюс площадь совмещенного покрытия:

Аеsum= Aw+F+ed+ Ас + Аst= 1974,9+885,4+885,4 = 3745,7 м2

14-15. Площадь отапливаемых помещений (общая площадь) Аh и полезная площадь Аr:

Аh =580,5+м2

Аr =2856,4-327,8=2528,6 м2,

16. Отапливаемый объем здания:

Vh =Ast × Hh=м3

17-18. Показатели объемно-планировочного решения:

- коэффициент остекленности здания: Р =АF / Aw+F+ed = 542,5/1974,9= 0,27;

- показатель компактности здания: Кеdes = Аеsum/ Vh = 3745,7/10101 = 0,37.

Теплотехнические показатели

19. Согласно СниП П-3-79 приведенное сопротивление теплопередаче наружных ограждений R0r, м2 0С/Вт должно приниматься не ниже требуемых значений R0red, которые устанавливаются по табл. 1б в зависимости от градусосуток отопительного периода.

Для Dd = 30580С×сут требуемое сопротивление теплопередаче равно для:

- стен Rwred= 2,46 м2×0С/Вт;

- окон и балконных дверей Rfred= 0,377 м2×0С/Вт;

- входных дверей Rwred= 1,35 м2×0С/Вт;

- совмещенное покрытие Redred= 3,6 м2×0С/Вт;

- пол первого этажа Rf = 3,25 м2×0С/Вт;

Определимся с конструкциями и рассчитаем толщины утеплителей наружных ограждений по принятым сопротивлениям теплопередачи. Схема конструкции стены приведена на рисунке 1.

1. Известково-песчанный раствор плотностью 1600 кг/м3 d1=20 мм, с коэффициентом теплопроводности А=0,70 Вт/(моС)

2. Пенобетон плотностью 600 кг/м3 d2=Х мм, с коэффициентом теплопроводности А=0,22 Вт/(моС)

3. Цементно-песчанный раствор плотностью 1800 кг/м3 d3=20 мм, с коэффициентом теплопроводности А=0,76 Вт/(моС

Определяем требуемое сопротивление теплопередаче стены, исходя из санитарно-гигиенических и комфортных условий:

м2×0С/Вт

R0 =RВ+Rраств+Rж/б +Rраств + Rн =Roтреб

R0 = м2×0С/Вт

[2,46 – (0,115 +0,028+ 0,026 + 0,043)]×0,22 = x

x = 0,5 dбет =0,5 м

толщина стены 0,5+0,02= 0,54 м

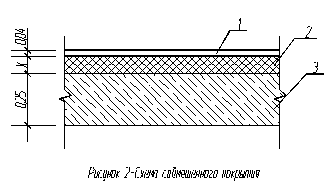

Для обеспечения требуемого по градусосуткам сопротивления теплопередаче совмещенного покрытия R0тр = 3,6 м2×0С/Вт определяем толщину утеплителя в многослойной конструкции покрытия (термическое сопротивление пароизоляции отнесены в запас), схема которого приведена на рисунке 2.

1. Железобетонная монолитная плита плотностью 2500 кг/м3 d1=250 мм, с коэффициентом теплопроводности А=1,92 Вт/(моС)

2. Утеплитель-пенополистирол плотностью 150 кг/м3 d2=Х мм, с коэффициентом теплопроводности А=0,052 Вт/(моС)

3. Цементно-песчанный раствор плотностью 1800 кг/м3 d3=40 мм, с коэффициентом теплопроводности А=0,76 Вт/(моС)

R0 =RВ +Rж/б +Rутеп +Rраств + Rн =Roтреб

R0 = м2×0С/Вт

1/8,7+0,25/1,92 + X/0,052+ 0,04/0,76 + 1/23= 2,46

[3.6-(0,115+0,13 +0,052+0,043)]×0,052 = X

X = (3,6-0,34)×0,052= 0,169 м

dут = 17 см

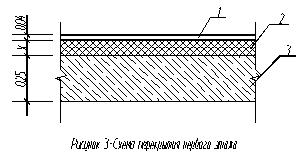

Для обеспечения требуемого по градусо-суткам сопротивления теплопередаче R0тр = 3,25 м2×0С/Вт перекрытия по грунту, определяем его конструкцию и рассчитаем толщину утеплителя (рис. 3).

1. Цементно-песчанный раствор плотностью 1800 кг/м3 d1=40 мм, с коэффициентом теплопроводности А=0,76 Вт/(моС)

2. Утеплитель-керамзит плотностью 300 кг/м3 d2=Х мм, с коэффициентом теплопроводности А=0,12 Вт/(моС)

3. Железобетонная монолитная плита плотностью 2500 кг/м3 d3=250 мм, с коэффициентом теплопроводности А=1,92 Вт/(моС)

R0 =RВ + Rраств + Rутеп +Rж/б + Rн =Roтреб

R0 = м2×0С/Вт

1/8,7+0,04/0,76 + X/0,12+ 0,25/1,92 + 1/23= 3,25

[3,25-(0,115+0,052 +0,13+0,043)]×0,12 = X

X = (3,25-0,34)×0,12= 0,349 м принимаем dут = 35 см

20. Приведенный трансмиссионный коэффициент теплопередачи:

Kmtr = b(Aw/Rwr+AF/ RFr + Aed/ Rtdr+n× Ac/ Rcr+ n× Af/ Rfr)/ Аеsum

Kmtr = 1,1(1426,6/2,46 + 542,5/0,38 + 5,75/1,35 + 1×885,4/3,6 +0,6×885,4/3,25)/3745,7 = 1.1(597,67 + 1427,6 + 4,25 + 245,94+163,45)/3745,7 = 0,651 (Вт/м2×0С),

21. Воздухопроницаемость наружных ограждений принимается по таблице 12* СниП П-3-79*. Согласно этой таблице воздухопроницаемость стен, покрытия, перекрытия первого этажа Gmw = Gmc = Gmf = 0,5 кг/(м2×0С), окон и деревянных переплетов и балконных дверей GmF = 6 кг/(м2×0С).
