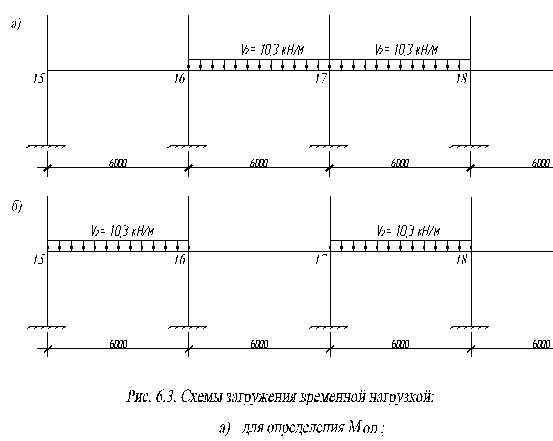

Для определения изгибающих моментов от временной нагрузки располагаем последнюю через один пролет для получения максимального пролетного момента и в двух смежных пролетах для получения максимального пролетного момента.

Приняв для расчета и конструирования колонну нижнего этажа по оси «14», производим загрузку временной нагрузкой только ригель по узлам 15-16-17-18-19.

Моменты защемления: Моп=

Таблица 6.4 Изгибающие моменты от временной нагрузки по схеме А

Узлы

15

16

17

18

19

Стержни

15-В

15-Н

15-16

16-15

16-В

16-Н

16-17

17-16

17-В

17-Н

17-18

18-17

18-В

18-Н

18-19

19-18

19-В

19-Н

к

0,274

0,274

0,452

0,311

0,189

0,189

0,311

0,311

0,189

0,189

0,311

0,311

0,189

0,189

0,311

0,452

0,274

0,274

Моп

-

-

-

-

-

-

+31,0

-31,0

-

-

+31,0

-31,0

-

-

-

-

-

-

1 цикл

-

-

-

-9,6

-5,9

-5,9

-9,6

-

-

-

-

+9,6

+5,9

+5,9

+9,6

-

-

-

-

-

-4,8

-

-

-

-

-4,8

-

-

+4,8

-

-

-

-

+4,8

-

-

2 цикл

+1,3

+1,3

+2,2

-

-

-

-

-

-

-

-

-

-

-

-

-2,2

-1,3

-1,3

-

-

-

+1,1

-

-

-

-

-

-

-

-

-

-

-1,1

-

-

-

3 цикл

-

-

-

-0,3

-0,3

-0,3

-0,3

-

-

-

-

+0,3

+0,3

+0,3

+0,3

-

-

-

Итого

+1,3

+1,3

-2,6

-8,8

-6,2

-6,2

+21,1

-35,8

-

-

+35,8

-21,1

+6,2

+6,2

+8,8

+2,6

-1,3

-1,3
