Сетка С3 с поперечной рабочей арматурой

на 1 метр ширины плиты

Сетка С4 с поперечной рабочей арматурой

на 1 метр ширины плиты

Расчет второстепенной балки на прочность по наклонному сечению

1) Расчетные данные: Qmax=129,9кН, gв2= 0,9, Rb,t=0,9×1,05=0,945 Мпа, jв2=2, jв3=0,6. Определяем количество и Æ поперечной арматуры: n-2, dw³1/4 dmax

Назначаем шаг поперечной арматуры:

Защитный слой бетона: c³d1

В плитах: с ³ 10 мм

В балках: h ³ 250 мм Þ с ³ 20 мм

Расстояние между стержнями:

Принимаем с = 20 мм, d1 = 18 мм, с1 = 25 мм

h0 = 450-20-18-25/2 = 392,5 мм

В приопорной части шаг поперечной арматуры назначают

т.к. h = 392,5мм Þ S = 200 мм

В средней части при h< 300 мм поперечная арматура не ставится, а при h> 300 мм поперечные стержни ставятся не реже, чем:

Т.к. h = 450 мм Þ S = 340 мм, принимаю S=300 мм.

2) Сжатые полки отсутствуют, значит коэффициент jf =0

3) Продольной силы нет, принимаем jп = 0

4) Считаем величину Мв:

5) Определяем интенсивность армирования:

6) Ищем длину проекции наклонной трещины на продольную ось (расстояние от опоры до конца наклон. трещины):

Если:

В любом случае принимают:

q1 - условная равномерно распределенная нагрузка от внешних сил

Условие выполняется.

7) Определяем поперечную перерезывающую силу, воспринимаемую сжатой зоной бетона

8) Определяем с0 (длина проекции наклон. трещины на продольную ось):

Принимаем с0=0,69м

9) Определяем поперечную перерезывающую силу, воспринимаемую поперечной арматурой

10) Делаем проверку прочности

Условие не выполняется Þ поставленной поперечной арматуры недостаточно, значит увеличиваем диаметр, либо уменьшаем шаг и расчет проводим заново начиная с 5 пункта.

Принимаем S =200мм и ставим арматуру dw=8 мм A-III c As,w (2Æ8) = 1,01 см2 Rs,w = 285 Мпа

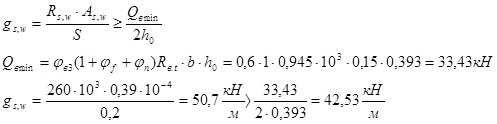

5) Определяем интенсивность армирования

6) Ищем длину проекции наклонной трещины на продольную ось

Если:

В любом случае принимают:

q1 - условная равномерно распределенная нагрузка от внешних сил

Условие выполняется.

7) Определяем поперечную перерезывающую силу, воспринимаемую сжатой зоной бетона

8) Определяем коэффициент с0:

Принимаем с0=0,61м

9) Определяем поперечную перерезывающую силу, воспринимаемую поперечной арматурой

10) Делаем проверку прочности

Условие выполняется Þ поставленной поперечной арматуры достаточно. Окончательно принимаем A-III c As,w (2Æ8) =1,01см2 с шагом 200 мм.

11) Проверка достаточности размеров

jw1=1+5a*µw=1+5*0,075*3,37*10-3=1,0013

µw=

a=

jb1=1-b*Rb=1-0,01*13,05=0,87

Q£0.3*jw1*jb1*Rb*b*h0=0,3*1,0013*0,87*13,05*103*0,15*0,393=201,05 кН, 129,9 кН á 201,05 кН

Расчет сборного ребристого междуэтажного перекрытия

Ригель прямоугольный размерами b´h: h=72 cм, в= 30 см

Если:

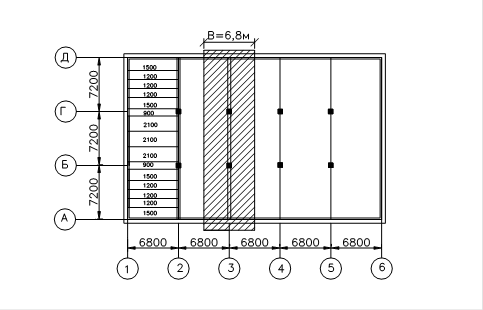

Сбор нагрузок на перекрытие

Расчет многопролетного сборного неразрезного ригеля

Постоянная нагрузка действующая на ригель gпог:

Временная нагрузка, действующая на ригель Vпог:

Для ригеля расчетной длиной среднего пролета является расстояние в осях: . Для крайнего пролета расчетная длина равна расстоянию от разбивочной оси до центра тяжести площадки опирания на каменную кладку:
