Расчет ребристых перекрытий многопролетных промышленных зданийРефераты >> Строительство >> Расчет ребристых перекрытий многопролетных промышленных зданий
Содержание
1. Исходные данные
2. Расчет монолитного ребристого перекрытия над подвалом
Расчет размеров балок
Расчетная схема монолитной плиты
Сбор нагрузок на монолитную плиту
Уточнение размеров монолитной плиты
Армирование монолитной плиты
Расчетная схема второстепенной балки
Уточнение размеров второстепенной балки
Расчет второстепенной балки на действие положительных изгибающих моментов
Расчет второстепенной балки на действие отрицательных изгибающих моментов
Расчет второстепенной балки на прочность по наклонному сечению
Расчет сборного ребристого междуэтажного перекрытия
Сбор нагрузок на перекрытие
Расчет многопролетного сборного неразрезного ригеля
Уточнение размеров ригеля
Расчет на прочность ригеля по нормальному сечению
Расчет на прочность ригеля по наклонному сечению
Список литературы
1. Исходные данные
Vн на междуэтажное перекрытие - 400 кгс/м2
Vн на подвальное перекрытие - 1600 кгс/м2
L1 ´ L2 - шаг колонн - 5,2 ´ 7,2 м.
Размеры поперечного сечения колонны - 350 ´ 350 мм
2. Расчет монолитного ребристого перекрытия над подвалом

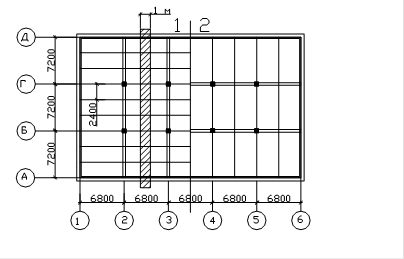

Расчет размеров балок
|
1 ВАРИАНТ |
2 ВАРИАНТ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Определяем расход бетона:
По расчетам видим, что 2 вариант раскладки балок экономичней и эффективней по сравнению с первым вариантом. Значит расчет будем вести по 2 варианту.

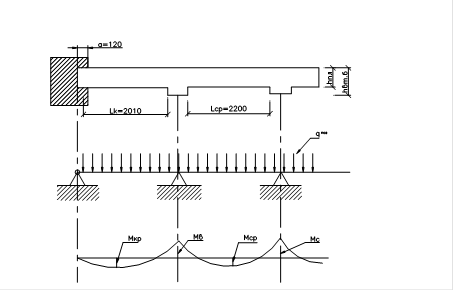

Расчетная схема монолитной плиты
- плита балочного типа,
- плита, опертая по контуру
Рассчитываем плиту, как плиту балочного типа.
Для расчета монолитной плиты вырезаем полоску шириной 1м в направлении короткой стороны.
Сбор нагрузок на монолитную плиту
|
№ |
Вид нагрузки |
Нормат. нагрузка кН/м2 |
gf |
Расчетн. нагрузка кН/м2 |
|
1 |
Постоянная нагрузка _ g Керам. плитка d=0,013м, r=18кн/м3 Цем. - песч. р-р d=0,03м, r=18кн/м3 Ж/б плита d=0,10м, r=25кн/м3 |
0,24 0,54 2,5 |
1,2 1,3 1,1 |
0,3 0,71 2,75 |
|
Итого |
3,28 |
- |
3,76 | |
|
2 |
Временная нагрузка - u |
16,0 |
1,2 |
19,2 |
|
3 |
Полная нагрузка - q |
19,28 |
- |
22,96 |
Уточнение размеров монолитной плиты

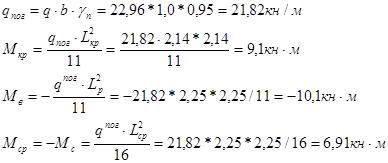

1) Определение расчетных данных
Ммах =Мв=10,1 кн×м
ПО СНиП определяем: монолитные плиты армируются сварными сетками, выполненными из арматурной проволоки Вр-I с
. Монолитные ребристые перекрытия изготовляют из тяжелого бетона естественного твердения класса В15 - В25. Принимаем класс бетона В25 с
По СНиП находим xR=0,565
2) Задаемся шириной
По таблицам определяем:
3) Определяем требуемое значение рабочей высоты элемента
Назначаем h кратную 1см Þ h = 0,1 м.
Армирование монолитной плиты
1) Определение максимального поперечного сечения арматуры
Определяем коэффициент А0:
где
Определяем коэффициенты x и h:
