x = 0,085< xR, h =0,950

Определяем требуемую площадь поперечного сечения арматуры:

2) Определение минимального поперечного сечения арматуры

Определяем коэффициент А0:

где

Определяем коэффициенты x и h:

x = 0,07<xR, h =0,965

Определяем требуемую площадь поперечного сечения арматуры:

Окончательно получаем:

Предлагаются 2 варианта армирования монолитной плиты:

1) Рулонными сетками

2) Плоскими сетками

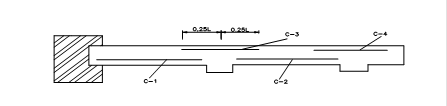

Сетки укладываются согласно эпюре изгибающих моментов

d1, d2 - диаметр продольной и поперечной арматуры

S1, S2 - шаг продольной и поперечной арматуры

с1, с2 - выпуск продольной и поперечной арматуры

L - длина сетки

В - ширина сетки

На изготовление сеток идет арматурная проволока Вр-I диаметром 3,4,5 мм и арматура класса А-III диаметром 6,8 мм. Продольная и поперечная арматура ставится с шагом кратным 50 мм (100, 150, 200, 250мм). В рулонных сетках продольную арматуру можно изготавливать из арматурной проволоки.

Вырезав полоску шириной 1м, арматуру считаем тоже на 1 м:

Т.к. , то принимаем армирование рулонными сетками. По Аsтрmin подбираем рулонную сетку С1, которая раскладывается поперек второстепенных балок по всей длине перекрытия с перехлестом в поперечном направлении не менее 200 мм. Для крайнего пролета и крайней опоры укладываем дополнительную рулонную сетку С2. Ширина сетки С2 ≥1,25Lплиты.

Сетки С1 и С2 принимаем по ГОСТ 23279-85 со следующими маркировками:

Сетка С1 с продольной рабочей арматурой

на 1 метр ширины плиты

Сетка С2 с поперечной рабочей арматурой

Арматура в сетке С2 определяется, как разница максимально-требуемой арматурой и той поперечной арматурой, которую подобрали в сетке С1. Для сетки С2 Аsтрmin= Аsтрmax - Аs (попер. ар-ры сетки С1) =3,13-2,515=0,615 см2.

на 1 метр ширины плиты

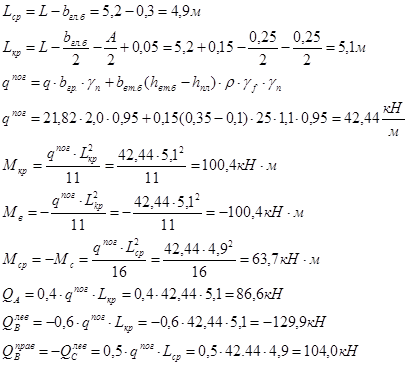

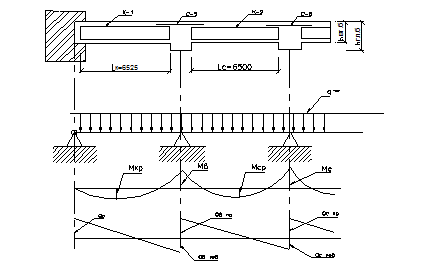

Расчетная схема второстепенной балки

Уточнение размеров второстепенной балки

1) Расчетные данные:

Балки армируются сварными каркасами. Продольная рабочая арматура каркаса выполняется из арматуры класса А-III Æ10мм и более.

2) Определяем требуемое значение рабочей высоты элемента:

Назначаем высоту кратную 5 см: hтр=0,45м.

Проверка: В= (0,3¸0,5) h. Условие выполняется.

Чтобы перейти к дальнейшему расчету нужно перейти к расчетному тавровому поперечному сечению и задаться размерами:

Принимаем b¢f =0,63м.

От действия положительного изгибающего момента второстепенная балка рассчитывается как элемент таврового профиля. От действия отрицательного изгибающего момента балка рассчитывается как прямоугольный элемент.

Расчет второстепенной балки на действие положительных изгибающих моментов

1) Расчетные данные: Мкр =100,4 кН×м Мср =63,7 кН×м

gв2 =0,9 RВ =13,05 Мпа, xR =0,565 RS =365 Мпа

Балки армируются сварными каркасами, в которых рабочая продольная арматура идет класса А-III.

2) Определяем положение границы сжатой зоны бетона:

3) Определяем коэффициент А0

Расчет будем вести отдельно для крайнего и среднего пролетов:

4) Определяем требуемую площадь арматуры:

Так как ширина полки: 10 <b<30 мм следует устанавливать 2 каркаса с рабочей арматурой по 2 или 4 стержня.

Нижняя продольная арматура в каркасе К-1 подбирается по в крайнем пролете, а в каркасе К-2 подбирается по в среднем пролете.

По результатам подбора получилось следующее:

Для каркаса К-1: A-III с AS (2Æ16 + 2Æ14) =7,1 см2

Для каркаса К-2: A-III с AS (2Æ18) = 5,09 см2

Верхняя арматура в каркасе К-1 и К-2 ставится конструктивно при пролете до 6 м - Æ10мм, при большем пролете - Æ12мм. В нашем случае Æ10мм.

Расчет второстепенной балки на действие отрицательных изгибающих моментов

1) Расчетные данные: Мв =100,4 кН×м Мс =63,7 кН×м

gв2 =0,9 RВ =13,05 Мпа, xR =0,565 RS =365 Мпа

Балки армируются сварными каркасами, в которых рабочая продольная арматура идет класса А-III.

2) Определяем положение границы сжатой зоны бетона:

3) Определяем коэффициент А0 Расчет будем вести отдельно для крайнего и среднего пролетов:

4) Определяем требуемую площадь арматуры:

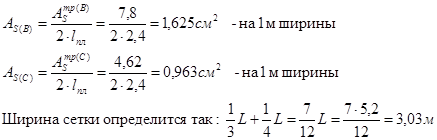

Арматуру для сетки С3 подбираем по , а для С4 по

Т.к. ширина сетки <3630 мм, то рулонные сетки раскладывают вдоль главных балок с рабочей поперечной арматурой. Если больше, то укладывают плоские сетки с нахлестом поперек главных балок с продольной рабочей арматурой. Применяем рулонные сетки вдоль главных балок с поперечной рабочей арматурой.

По результатам подбора получаем:

Сетки С3 и С4 принимаем по ГОСТ 23279-85 со следующими маркировками:
