Шаг и диаметр рабочей арматуры подбираю по требуемой площади сечения арматуры AS1 по сортаменту (табл. 8 [2]). Принимаю Ø6 А–III с AS=1,42 см2. Шаг S рабочей арматуры принимаю равным 200 мм (п. 5.20 [1]).

Площадь сечения арматуры:

AS0 — площадь сечения одного стержня в см2

S — шаг стержней 200 мм.

3.4.5 Армирование панелей

Ребристая панель армируется продольными сварными каркасами, расположенными в рёбрах и сварной сеткой в полке. Продольные арматурные каркасы образуются из рабочих (нижних) стержней класса А–III, определённых расчётом прочности нормальных сечений панели, и верхних (монтажных) стержней диаметром 10 мм, объединенных поперечными стержнями, шаг и диаметр которых получены расчётом прочности наклонных сечений или определены конструктивными требованиями (см. рис. 6).

Сетка помещается в нижней части полки и отгибается в верхнюю зону вблизи ребра с обеспечением надлежащей анкеровки поперечных стержней (рис. 9).

Петли для подъёма закладываются в продольных рёбрах. Петли должны быть надёжно заанкерены.

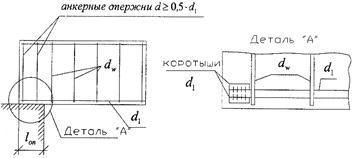

Рис. 9 Анкеровка рабочей арматуры

Для монтажных петель применяется арматура класса А–I (п. 1.13 [1]). Диаметр петель назначается по требуемой площади поперечного сечения (см2) одной петли, определяемой при условии распределения веса плиты на три петли с учётом коэффициента динамичности 1,4 (п. 1,13 [1]) и коэффициента, учитывающего отгиб петли 1,5.

, где

— нормативная нагрузка от собственного веса панели в кН/м2

— конструктивная ширина и длина панели в м.

RS — расчётное сопротивление арматуры класса А–I в МПа.

Принимаю 4Ø10 А –I петли с AS = 0,785 см2 каждая.

3.5 Расчет панелей по предельным состояниям II группы (по раскрытию трещин и деформациям)

К трещиностойкости панелей перекрытия предъявляются требования 3–й категории (п. 1.16, табл. 2;3 [1]), согласно которым предельно-допустимая ширина продолжительного раскрытия трещин [acrc2] =0,3 мм.

Предельно-допустимый прогиб панели определяю согласно п. 1,20 [1]

[f] = 2,5 см

Определение ширины раскрытия трещин и прогибов производится от нагрузки с коэффициентом надёжности по нагрузке γf = 1.

3.5.1 Проверка трещиностойкости

Расчёт ширины раскрытия трещин не производится при соблюдении условия (п. 4.5 [1]):

Mr. <Mcrc, где

Mr. — момент внешних сил относительно оси, проходящей через ядровую точку, наиболее удаленную от растянутой грани сечения. Для изгибаемого элемента он равен изгибающему моменту с коэффициентом надёжности по нагрузке γf = 1, то есть, равен Мн=68,46·105Нсм (см. п. 3.3 ПЗ);

Mcrc — момент, воспринимаемый сечением, нормальным к продольной оси элемента, при образовании трещин и определяемый по формуле:

Mcrc = Rbt, ser · Wpl · 100 – Mrp, где

Mrp — момент усилия Р относительно той же оси, что и для определения Mr.

Для изгибаемых элементов без предварительного напряжения усилие Р рассматриваю как внешнюю растягивающую силу, определяемую по формуле в Н:

P = (σs·AS + σ/s · A/S) ·100,

σs и σ/s — напряжения в нижней и верхней продольной арматуре, численно равные значениям потерь предварительного напряжения от усадки бетона по поз. 8 таб. 5 [1] как для арматуры, натягиваемой на упоры. Для бетона класса В–25 σs= σ/s= 35 (МПа).

Здесь и далее предполагается отсутствие сжатой (верхней) арматуры, то есть A/S = 0.

Р = (35 ·8,04) · 100 =28140 Н

Значение Mrp определяю (Н ·см) по формуле:

Mrp = P · (eop + r), где

еор — эксцентриситет приложения силы Р относительно центра тяжести приведённого сечения (см):

r — расстояние от центра тяжести приведённого сечения до верхней ядровой точки (см):

Для определения геометрических характеристик сечение панели должно быть приведено к эквивалентному по моменту инерции — к тавровому.

α = ES / Eb = 200 ·103 / 27 ·103 = 7,4

Ared = b/f· · h/f· + (h – h/f) · b + α · AS = 151 ·6 + (35 – 6) · 20 + 7,4 · 8,04 =1545,5 см2

Sred = b/f· · h/f · (h – 0,5 · h/f) + 0,5 · b · (h - h/f)2 + α · AS · а = 151 · 6 · (35 – 0,5 · 6) + 0,5 ·20 ·

(35 – 6)2 + 7,4 · 8,04 · 4,4 =37663,78 см3

y = h – x = Sred / Ared = 37663,78 / 1545,5 = 24,37 см

х = h – у = 35 – 24,37 = 10,63 см

Wred = Jred / y = 176339,7 / 24,37 = 7235,9 см3

Wpl = γ · Wred = 1,75 ·7235,9 = 12662,8 см3

γ — коэффициент, учитывающий пластические свойства бетона и зависит от вида эквивалентного сечения; принимается для таврового сечения 1,75

r = 7235,9 /1545,5 = 4,68 см

Mrp = 28140 · (19,97 + 4,68) =693651 Н·см

Mcrc =1,6 ·12662,8 ·100 – 693651 =13,3 · 105Н·см

Mr=68,46·105Нсм >Mcrc = 13,3 · 105Н·см

Условие не соблюдается. Необходимо провести расчёт ширины раскрытия трещин, нормальных к продольной оси панели.

Проверяется ширина раскрытия трещин (мм) при продолжительном действии длительных нагрузок (п. 4.14 [1]):

, где

δ — коэффициент, принимаемый равным 1 для изгибаемых элементов;

η — коэффициент, принимаемый равным 1 для стержневой арматуры периодического профиля;

φ1 = 1,60 – 15 · μ при продолжительном действии нагрузок;

— коэффициент армирования сечения, принимаемый равным отношению площади сечения бетона (при рабочей высоте h0 и без учёта сжатых свесов полок), но не более 0,02

φ1 = 1,6 – 15 · 0,013 =1,405

σas — напряжение в стержнях крайнего ряда продольной рабочей арматуры;

ES — модуль упругости арматуры;

d — диаметр арматуры в мм.

Для определения σas необходимо подсчитать параметры сечения после образования трещин (п. 4.28 [1]):
