1. Исходные данные

1. Плита - ребристая;

2. Ригель сечением - прямоугольным;

3. Пролет - средний;

4. Размер ячейки вдоль -5,9 м, поперек – 6,3 м здания;

5. Количество этажей – 4;

6. Высота этажа – 4,2 м;

7. Нормативная нагрузка от массы:

§ кровли – 1,3 кНм2;

§ пола – 1,5 кНм2;

8. Толщина пола – 11 см;

9. Район проектирования – II;

10. Нормативная временная нагрузка:

§ длительная – 2,8 кНм2;

§ кратковременная – 3,5 кНм2;

§ полная – 6,3 кНм2.

2. Разработка конструктивной схемы сборного перекрытия

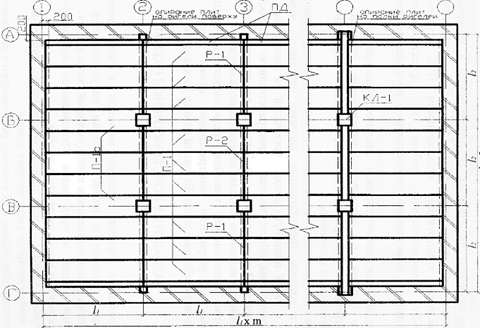

Рис. 1 План расположения ригелей и панелей

Длина здания в осях равна произведению продольного размера ячейки на число ячеек вдоль здания.

Ширина здания в осях равна произведению поперечного размера ячейки на число ячеек поперёк здания.

Привязку стен здания и их толщину принимаю 200 и 640 мм (рис. 1).

Для обеспечения жёсткости здания в поперечном направлении и во избежание утяжеления надоконных перемычек принимаю поперечное расположение ригелей по осям простенков и продольное - панелей перекрытия. Номинальная ширина каждой панели принимается одинаковой для всего перекрытия в пределах 1,3…1,7 м, и вычисляется по формуле:

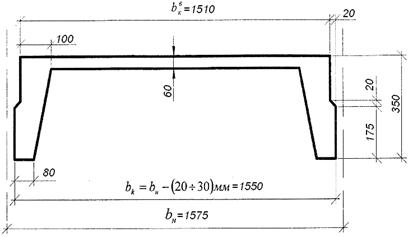

Рис. 2 Поперечное сечение панелей перекрытия

Принимаю bн=1,575 м, hп=350 мм, tп=65 мм. (рис. 2).

3. Проектирование панели сборного перекрытия

3.1 Конструктивная схема

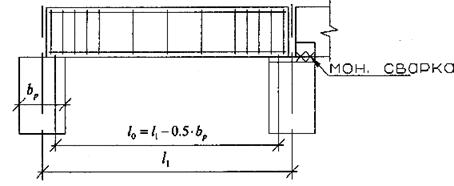

Рис. 3 Ригель прямоугольного сечения, ребристая панель

Ребристая панель устанавливается на прямоугольные ригели поверху и закрепляется сваркой закладных деталей.

3.2 Расчетная схема и нагрузки

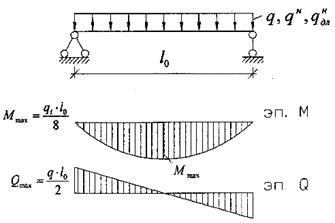

Рис. 4 Расчетная схема панели

Поскольку возможен свободный поворот опорных сечений, расчётная схема панели представляет собой статически определимую однопролётную балку, загруженную равномерно распределённой нагрузкой, в состав которой входят постоянная, включая вес пола и собственный вес панели, и временная.

Нормативная нагрузка (кН/м2) от собственной массы панели определяется, как:

, где

ρ = 2500 кг/м3 — плотность железобетона;

Аполн — площадь поперечного сечения панели по номинальным размерам, м2;

Апуст — суммарная площадь пустот в пределах габарита сечения, м2.

Подсчёт нормативных и расчётных нагрузок с подразделением на длительно и кратковременно действующие выполняется в табличной форме.

Таблица 1. Нормативные и расчётные нагрузки на панель перекрытия

Наименование нагрузки

На 1м2 панели

На 1 погонный метр панели

нормативная, кН/м2

коэффициент надёжности

расчётная, кН/м2

нормативная, кН/м2

расчётная, кН/м2

1. Постоянная (длительно действующая)



а) От собственного веса панели

2,54

1,1

2,79

4,0

4,39

б) От собственного веса конструкции пола

1,5

1,3

1,95

2,36

3,07

Итого



4,74

6,36

7,46

2. Временная нагрузка



в) Длительно действующая часть нагрузки

2,8

1,2

3,36

4,41

5,29

г) Кратковременно действующая часть нагрузки

3,5

1,2

4,2

5,51

6,61

Итого



7,56

9,92

11,9

Всего



12,3

16,28

19,36

В том числе длительная нормативная



10,77
