После размещения принятой арматуры провожу корректировку значений а и h0:

a = 20+16+16/2 =44 мм

h0 = h – a = 350 – 44 = 306 мм = 30,6 см

Проверка прочности нормального сечения

Для проверки прочности определяю положение нейтральной оси из условия:

При соблюдении условия нейтральная ось проходит в полке. Тогда высота сжатой зоны (см) вычисляется по формуле:

Несущая способность сечения (Н·см):

Несущая способность считается достаточной, т. к.

3.4.3 Расчет прочности наклонных сечений на действие поперечных сил

Необходимость расчёта определяется условием (п. 3.32 [1])

Для тяжёлого бетона φb3=0,6. Правая часть неравенства минимальная несущая способность бетонного сечения на восприятие поперечной силы.

Условие не выполняется. Поперечная арматура определяется расчетом.

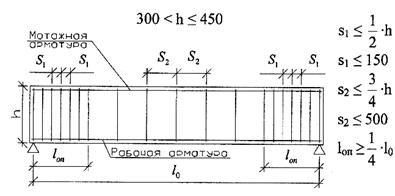

Рис. 6 Конструктивные требования к расположению поперечных стержней в ребрах панелей и в балках

Диаметр поперечных стержней принимаю из условия свариваемости их с продольной арматурой.

Таблица 4. Соотношения диаметров свариваемых стержней при контактной точечной сварке

Для поперечных стержней, устанавливаемых по расчёту, должно удовлетворяться условие:

, где

qsw — погонное усилие в поперечных стержнях в пределах наклонного сечения (Н/см);

— площадь сечения поперечной арматуры в см2

ASW1=0,196 см2 — площадь сечения одного стержня поперечной арматуры (1 Ø 5 А–III);

n — число хомутов в поперечном сечении; зависит от количества каркасов в панели.

n=2, т. к. два продольных ребра.

φf— коэффициент, учитывающий влияние сжатых полок в тавровом сечении, принимается не более 0,5. Только в этой формуле .

- условие выполняется.

Принимаю Ø5 Вр–I шаг 150 мм.

Рис. 7 К расчету прочности наклонного сечения

Длина проекции опасного наклонного сечения (см) на продольную ось элемента (рис7):

Поперечное усилие (Н), воспринимаемое бетоном:

, где

С=С0=66,3 см=70 см – округленное до целого числа шагов хомутов (в большую сторону);

φb2=2 для тяжёлого бетона.

Поперечное усилие, воспринимаемое хомутами, пересечёнными наклонной трещиной, определяется по формуле:

Проверка прочности наклонного сечения производится из условия:

Условие прочности соблюдается.

Проверка прочности наклонной полосы между трещинами на действие сжимающих напряжений производится из условия:

Здесь , но не более 1,3.

- условие соблюдается.

3.4.4 Расчет полки ребристой панели

Полка панели считается защемленной в продольных рёбрах и свободно опёртой на поперечные торцовые рёбра. Поскольку отношение длинной стороны полки к короткой больше двух, то полка панели рассчитывается в направлении короткой стороны как балка шириной b=1 м с защемленными опорами (рис. 8).

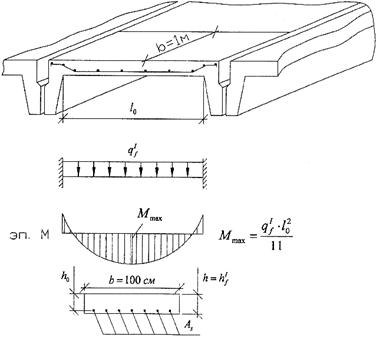

Рис. 8 К расчету полки ребристой панели

Расчётным пролётом полки является расстояние в свету между продольными рёбрами панели.

Нагрузкой на полку является собственный вес полки, конструкции пола и временная нагрузка на междуэтажное перекрытие. Расчётная нагрузка на полку (кН/м):

, где

ρ=2500 кг/м3

q/и — полная нагрузка и нагрузка от собственного веса панели в кН/м2

h/f — толщина полки панели в метрах

Расчётный изгибающий момент в полке (кН·м):

Площадь сечения рабочей арматуры полки панели определяю как для прямоугольного сечения высотой h/f и шириной b=100 см.

Рабочая высота сечения (см. рис. 8):

, где

а — расстояние от центра тяжести рабочей арматуры до растянутой грани полки; принимается равным 1,5 см (п. 5.6 [1]).

Полка панели армируется сеткой с поперечной арматурой класса А–III. Продольная распределительная арматура диаметром 4 мм из арматуры класса Вр – I, шаг 250 мм.

Для определения необходимой площади арматуры, укладываемой вдоль расчётного пролёта полки, подсчитываю параметр α0:

По таблице 7 [2] нахожу значение относительного плеча внутренней пары сил ν = 0,966

Площадь растянутой арматуры (см2) на 1 м длинной стороны полки:
