Расчетное сечение плиты показано на рисунке 4.3

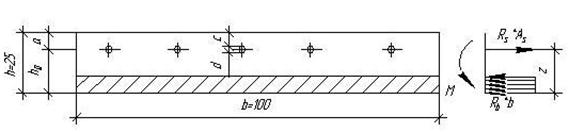

Рисунок 4.3 - Расчетное сечение плиты
Воспользовавшись условием прочности плиты при изгибе (рисунок 4.3) и приняв плечо внутренней пары сил Z=0,85*h0, определяем требуемую площадь сечения арматуры по формуле
(4.2)
где M – наибольший (из сравнения по сечениям I-I и II-II) изгибающий момент;
- расчетное сопротивление арматуры (для класса А-I – 200 МПа); - рабочая высота сечения, определяемая, при толщине защитного слоя С = 20 мм и выбранном диаметре арматуры 12мм:
, (4.3)
=22,4см.
Таблица 4.1- Подсчет нагрузок и расчетных усилий в сечениях плиты проезжей части.
Номер нагрузки |
Вид нагрузки и формулы подсчета |
Нормативные усилия |
Расчетные коэффициенты γi(I+µ) |
Расчетные усилия | |||
Qi КН |
Плечо м |
Mi кН/м |
Qi КН |
Mi кН/м | |||
Сечение I-I | |||||||
1 |
Перила |
1,00 |
1,51 |
1,51 |
1,1 |
1,1 |
1,68 |
2 |
Двутавр |
1,30 |
1,23 |
1,60 |
1,1 |
1,43 |
1,76 |
3 |
Бортик: 0,350,14 |
1,20 |
0,87 |
1,04 |
1,1 |
1,32 |
1,14 |
4 |
Плита: 0,940,1624,5 |
3,68 |
0,47 |
1,73 |
1,1 |
4,05 |
1,90 |
5 |
Балласт: 0,800,5019,4 |
7,76 |
0,40 |
3,10 |
1,3 |
10,09 |
4,03 |
6 |
Временная: 0,5276,36 |
39,7 |
0,26 |
10,32 |
1,3;1,5 |
77,42 |
20,12 |
Итого по сечению I-I: 95,41 30,63 | |||||||
Сечение II-II | |||||||
7 |
Плита: 0,640,1624,5 |
2,51 |
0,32 |
0,80 |
1,1 |
2,76 |
0,88 |
8 |
Балласт: 0,040,519,4 |
6,21 |
0,32 |
1,98 |
1,3 |
9,07 |
2,57 |
9 |
Временная: 0,6476,36 |
48,87 |
0,32 |
15,64 |
1,3;1,5 |
95,3 |
30,5 |
Итого по сечению II-II: 106,13 33,95 |
Число арматурных стержней
, (4.4)
где - площадь поперечного сечения одного стержня (у принятого стержня диаметром 12мм ):
Принимаем число арматурных стержней 8штук, 12мм, с площадью
, (4.5)
Проверка прочности
, (4.6)
где - расчетное сопротивление 10,5 МПа;
