1. Архитектурно-строительная часть
1.1 Строительно-климатическая характеристика
Проектируемое здание – детский сад на 320 мест.
Требования к зданию:
– функциональная целесообразность, т.е. здание должно полностью отвечать тому процессу для которого оно предназначено;
– архитектурно-художественная, т.е. здание должно быть привлекательным по своему экстерьеру (внешний вид) и интерьеру (внутренний вид);
– степень долговечности – II;
– степень огнестойкости – I;
– класс здания – II.
Район строительства – г. Темиртау.
Рельеф участка спокойный с максимальным перепадом высотных отметок 1,4 м.
Район строительства имеет следующие климатические характеристики:
– снеговой район III.
– ветровой район I.
– грунтовые воды отсутствуют.
Допустимое давление на грунт 3,1 кгс/см2.
Глубина промерзания грунта достигает 1,9 м.
Климатическом район IIIa: средняя месячная температура января -14,5оС; средняя месячная температура июля +20,4оС.
По ветровой нагрузке место строительства относится к I району, величина ветровой нагрузки Wо=480 Н/м2.
Средняя скорость ветра за зимний период 15 м/с.
Средняя месячная относительная влажность воздуха: наиболее жаркого месяца 70%, наиболее холодного месяца 68%.
1.2 Объемно-планировочное решение
Длина здания 70,14 м, ширина 38,81 м.
Площадь застройки – 1863,5 м2.
Площадь общей застройки – 4421,7 м2.
Полезная площадь – 2900,3 м2.
Этажность – 3.
Высота этажа – 3,3 м.
Высота здания – 12,3 м.
Количество входов – 13.

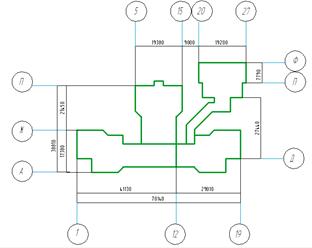

Крыша плоская. Конфигурация здания в плане имеет сложную форму, рисунок 1.
|
|
|
|
1 – Левое крыло здания, 2 – правое крыло здания,
3 – заднее крыло здания, 4 – бассейн.
Рисунок 1 – Конфигурация здания в плане
1.3 Конструктивное решение
Конструктивная система здания – каркасная. Трехэтажное здание – кирпичное и решено с полным железобетонным каркасом. Так же в здании предусмотрен резервуар для бассейна.
Фундаменты: По конструктивному решению фундаменты ленточные сборные под все стены здания, выполнены из сборных ж/б блоков с подушкой. Глубина заложения в связи с наличием техподполья 2,32 м, в помещении бассейна глубина заложения составляет 1,9 м.
Отметка подошвы фундамента – 3,250 м.
Толщина фундаментной стены – 600 мм.
Ширина подушки фундамента – 2000 мм.
Колонны: Основными несущими конструкциями здания являются железобетонные монолитные колонны сечением 640 мм из бетона класса В15, армированных арматурой класса А-III. Фундаменты под колонны приняты сборными на подушках.
Конструкция кровли – плоская, покрытая слоями теплоизоляции PAROC ROS 210 мм и Унифлекса ЭКП 6 мм и 1 слой рубероида на горячем битуме. Водосток наружный.
Стены и перегородки: Наружные и внутренние стены приняты из кирпичной кладки. Наружные стены имеют толщину 640 мм, в качестве утеплителя принят ПЕНОПЛЕКС тип 35, толщиной 50 мм, с внутренней стороны стены отделаны листами гипсокартона (влагостойкий).
Перегородки выполнены из гипсокартонных панелей толщиной 120 мм с опиранием на монолитные железобетонные полы по грунту на первом этаже и на многопустотное перекрытие на остальных этажах.
Стенами подвала являются сборные ж/б блоки, поэтому они требуют вертикальную обмазочную и горизонтальную из рулонных материалов гидроизоляцию.
Перекрытия: Перекрытие этажей решено многопустотным. Перекрытие первого этажа монолитное. Опирание панелей – непосредственно на колонну и несущие стены. Покрытие здания решено аналогичным перекрытию.
Окна: Окна являются основными вертикальными конструкциями для обеспечения естественной освещенности помещений. В конструкцию оконного блока входят: пластиковая оконная коробка, заделанная в стену; оконные спаренные переплеты и подоконная доска.
По материалу конструкции окна выполнены из пластика. Зазор между коробкой и стеной тщательно монтажной пеной. Откосы отштукатурены снаружи и внутри. На строительную площадку оконные блоки были привезены полностью подготовленными к установке (остекленными переплетами из огнеупорного стекла, снабженными приборами). Окна имеют двойное остекление с расстоянием между стеклами 47 мм.
Двери: Двери внутренние – пластиковые. Расположение, количество и размеры определены с учетом числа входов (13), вида здания. Двери состоят из коробок, представляющих рамы, укрепленные в дверных проемах стен, перегородок и полотен, навешенных на дверные коробки.
По количеству полотен двери запроектированы однопольные. По положению в здании: внутренние и наружные. В перегородках зазор между коробкой и стеной закрывают наличником и заполняют монтажной пеной.
Лестницы: В проекте запроектирована железобетонная лестница с металлическими перекладинами. Ширина лестницы 1200 мм. Поручни – металлические высотой 900 мм. Размер ступеней 250 х 152 (h) мм.
1.4 Отделка помещений
Отделку помещений выполняем в следующем порядке, представленном в таблице 1.
Таблица 1 – Ведомость отделки помещений
Тип отдел-ки |
Наименование помещений |
Потолок |
Стены или перегородки |
Низ стен или перегородок |
Примечание | ||||
Площадь м2 |
Вид отделки |
Площадь м2 |
Вид отделки |
Площадь м2 |
Вид отделки |
Высота мм | |||
Техподполье | |||||||||
1 |
Тепловой пункт помещений ремонта светильников, венткамера |
67,5 |
Затирка, известковая побелка | ||||||
Бассейн | |||||||||
2 |
Комната медсестры, комната инструктора |
19,9 |
Затирка водоэмульсионная окраска |
77,3 |
Штукатурка, водоэмульсионная окраска | ||||
3 |
Тамбур, вестибюль, коридор, раздевальная, спортинвентарная, галерея |
107,6 |
Затирка, водоэмульсионная окраска |
428,7 153,4 |
Штукатурка Водоэмульсионная окраска |
275,3 |
Масляная окраска |
2000 | |
4 |
Санузел, узел управления, лаборатория анализа воды, комната уборочного инвентаря |
17,2 |
Затирка, водоэмульсионная окраска |
89,8 38,2 |
Штукатурка Водоэмульсионная окраска |
51,6 |
Глазурованная плитка |
1500 | |
5 |
Душевые, санузел инструктора |
21,8 |
Затирка водоэмульсионная окраска |
124,4 |
Штукатурка, глазурованная плитка | ||||
6 |
Вентиляционная камера |
15,5 |
Затирка, известковая побелка |
48,0 |
Штукатурка, известковая побелка | ||||
7 |
Зал ванны бассейна |
85,1 |
Улучшенная штукатурка Плитка |
175,1 103,9 |
Улучшенная штукатурка Плитка |
71,2 |
Глазурованная плитка |
2500 | |
Детский сад 1 этаж | |||||||||
2 |
Раздевальная, групповая, спальная, кабинет психолога, комната охраны |
271,5 |
Затирка, водоэмульсионная окраска |
840,5 |
Штукатурка, водоэмульсионная окраска | ||||
3 |
Тамбур, вестибюль, коридор, холл, комната персонала, сортировка белья, кладовая сухих продуктов, приемная, лифтовый холл |
92,1 |
Затирка, водоэмульсионная окраска |
678,9 331,6 |
Штукатурка, водоэмульсионная окраска |
347,3 |
Масляная окраска |
2000 | |
4 |
Туалетная, буфетная, санузел, помещение пищевых отходов, кладовая уборочного инвентаря, комната личной гигиены женщин, загрузка, кладовая овощей, моечная, заготовочный цех, кухня |
166,6 |
Затирка, водоэмульсионная окраска |
557,6 257,0 |
Штукатурка Водоэмульсионная окраска |
300,6 |
Глазурованная плитка |
1500 | |
5 |
Помещение сушки и глажки, постирочная, душ, процедурная |
42,8 |
Затирка, водоэмульсионная окраска |
142,7 |
Штукатурка, глазурованная плитка | ||||
6 |
Электрощитовая, помещение камеры охлаждения |
22,6 |
Затирка, известковая побелка |
88,2 |
Штукатурка, известковая побелка | ||||
8 |
Физио-кабинет, медпункт, палата изолятора |
36,5 |
Затирка, водоэмульсионная окраска |
117,8 |
Штукатурка, масляная окраска | ||||
9 |
Лестничные клетки |
53,4 |
Затирка, водоэмульсионная окраска |
487,7 195,2 |
Штукатурка, Водоэмульсионная окраска |
292,5 |
Масляная окраска |
1500 | |
2,3 этажи | |||||||||
2 |
Раздевальная, групповая, спальная, методический кабинет, бухгалтерия, кабинет заведующего, комната персонала |
1444 |
Затирка, водоэмульсионная окраска |
2614,7 |
Штукатурка, водоэмульсионная окраска | ||||
3 |
Коридор, лифтовый холл, кладовая спортинвентаря, комната кастелянши и чистого белья, хоз. кладовая |
238,5 |
Затирка, водоэмульсионная окраска |
726,5 262,5 |
Штукатурка, Водоэмульсионная окраска |
461,0 |
масляная окраска |
2000 | |
4 |
Туалетная, буфетная, санузел |
316,6 |
Затирка, водоэмульсионная окраска |
847,2 412,8 |
Штукатурка, Водоэмульсионная окраска |
434,4 |
Глазурованная плитка |
1500 | |
8 |
Зал для гимнастических занятий, зал музыкальных занятий |
146,4 |
Затирка, водоэмульсионная окраска |
178,8 |
Штукатурка, масляная окраска |
