Таблица 1.3 - Сопротивление теплопередаче многослойного пакета

Условия эксплуатации (прил.1,2 СНиП): А

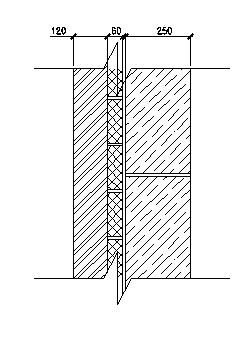

Рисунок 1.2 Разрез стены

Таблица 1.4 - Собственный вес многослойного пакета

Таблица 1.5 - Сопротивление теплопередаче многослойного пакета

Согласно таблице при t =18ºС и j =55% влажностный режим помещений здания в зимний период нормальный, а условия эксплуатации ограждающих конструкций соответствуют зоне A.

Приведенное сопротивление теплопередачи ограждающих конструкций следует принимать исходя из санитарно-гигиенических и комфортных условий по формуле:

,

где n – коэффициент, принимаемый

tв – расчетная температура внутреннего воздуха, °С, принимается согласно ГОСТ12.1.005 – 88;

tн – расчетная зимняя температура наружнего воздуха равная средней температуре наиболее холодной пятидневки обеспеченостью 0,92 по СНиП;

Dtн – нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции;

aв – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций.

м2×°С/Вт,

но не менее чем в таблице 1а*приложения 8 [5] (условие энергосбережения, второй этап) согласно ГСОП определяемым по формуле:

ГСОП = (tв – tот. пер.)× zот. пер.

где tв – расчетная температура внутреннего воздуха, °С, принимается согласно ГОСТ12.1.005 – 88;

tот. пер. – среднесуточная температура наружного воздуха;

zот. пер – прожолжительность периода со среднесуточной температурой наружного воздуха ниже или равной 8 °С по СНиП.

ГСОП = (18 – 1,5)×152 = 2508 м2×°С/Вт.

По таблице 1а* после интерполяции получим = 1,8 м2×°С/Вт.

Сопротивление теплопередаче наружных стеновых панелей с учетом теплопроводных включений определяется по формуле:

,

где r – коэффициент теплотехнической однородности.

м2×°С/Вт.

Конструкция панели удовлетворяет требования теплоизоляции

1.5 Санитарно-техническое и инженерное оборудование

1.5.1 Проект систем отопления и вентиляции жилого дома выполнены на основании (СНиП 2.04.05.-86) ''Отопление и вентиляция''. Система отопления проектируется двухтрубная с вертикальной разводкой с попутным движением воды от самостоятельного узла управления. Подающий трубопровод прокладывается на чердаке, обратный в подвале. В качестве нагревательных приборов используют конвекторы'' Комфорт'' ДУ-20

Подающий и обратный трубопровод прокладывают в подпольных каналах и изолируются минераловатными изделиями. Обратный трубопровод, проходящий в подполе не изолируется и используется для отопления технического подполья.

Вентиляция в квартирах проектируется в соответствии с естественным побуждением через каналы в санузлах и кухнях.

В соответствии с требованием пожарной безопасности многоэтажного жилого дома проектируется система дымоудаления. На чердаке предусмотрено устройство вытяжных установок для удаления дыма, и приточные вентиляционные установки для подачи воздуха в лифтовые шахты. Дым удаляется из коридоров через специальные вент шахты. В вытяжных каналах на каждом этаже устанавливаются унифицированные заслонки 400х800мм с электромагнитным приводом, срабатывающем автоматически при появлении дыма.

1.5.2 Канализация

Внутренняя сеть канализации монтируется из чугунных труб диаметром 100, 150мм в санузлах и диаметром 50,100мм в кухнях.

Проектом предусмотрен отвод само стоком в дворовую сеть хозяйственных и фекальных стоковую.

В целях устранения засоров на канализационной сети предусматривается установка ревизии и прочисток. В верхней части канализационных стоков предусмотрено устройство вентиляции.

В мусороприемной камере устанавливается чугунный эмалированный трак диаметром 100мм с внутренним стоком во внутреннюю бытовую канализацию через два выпуска.

1.5.3 Водоснабжение

Источником водоснабжения жилого здания является существующий городской водопровод.

Напор в существующей сети равен 10-15 м3/час.

Для создания напора при хозяйственно-питьевом водоснабжении запроектирована отдельно стоящая насосная станция. Для создания напора в противопожарном водоснабжении в насосной станции устанавливают пожарный насос.
